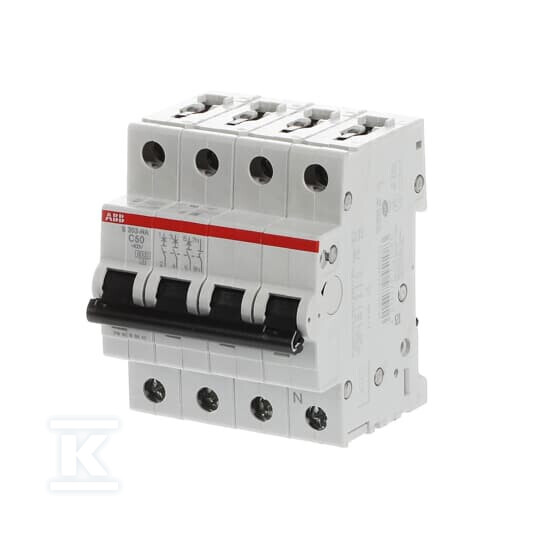

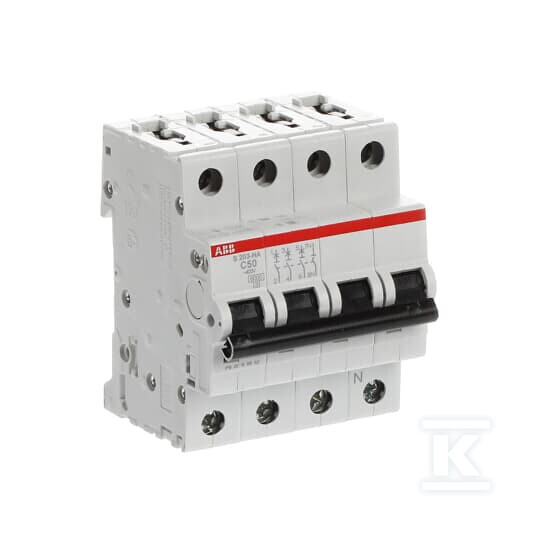

Interruttore magnetotermico, 3P+N, caratteristica C, 50A, 6kA, AC | S203-C50NA 2CDS253103R0504

Interruttore magnetotermico per una protezione affidabile dell'impianto

Questo interruttore magnetotermico tripolare con polo neutro, con caratteristica C e corrente nominale 50A, è un elemento chiave per la protezione degli impianti elettrici. Fornisce una protezione efficace contro sovraccarichi e cortocircuiti, garantendo la sicurezza d'uso e riducendo al minimo il rischio di guasti. È un dispositivo progettato per il montaggio su guida DIN, ideale sia per installatori professionisti che per utenti finali alla ricerca di una soluzione affidabile.

Funzionalità e applicazioni

L'interruttore S203-C50NA della serie S200 di ABB è stato progettato per funzionare in un'ampia gamma di tensioni (400V) e frequenze (50-60Hz). La caratteristica C lo rende ideale per circuiti con elevate correnti di spunto – gli consente di reagire più lentamente ai brevi picchi di corrente, quindi tollera bene l'avvio di dispositivi con motore. La capacità nominale di interruzione a cortocircuito di 6kA a 400V garantisce una protezione efficace in caso di guasto. Il dispositivo trova applicazione in impianti domestici, commerciali e industriali dove è richiesta elevata affidabilità e sicurezza.

• Versatile: ideale per proteggere circuiti di illuminazione, prese e apparecchiature elettriche ad alta potenza.
• Protezione da sovraccarico: il meccanismo termico protegge da un'eccessiva corrente prolungata, prevenendo il surriscaldamento dei cavi e il danneggiamento delle apparecchiature.
• Protezione da cortocircuito: il meccanismo magnetico reagisce immediatamente a un improvviso aumento di corrente, interrompendo il circuito e riducendo al minimo il rischio di incendio o danni alle apparecchiature.
• Polo neutro: la presenza del polo neutro consente una protezione completa del circuito, anche contro i guasti di isolamento.
• Montaggio su guida DIN: il montaggio standard facilita l'installazione e la sostituzione dell'interruttore nei quadri esistenti.

Costruzione e parametri

L'interruttore è caratterizzato da un design compatto (larghezza 4 moduli) e da una costruzione solida. L'alloggiamento in plastica termoplastica di alta qualità garantisce durata e resistenza ai danni meccanici. La tensione di tenuta agli impulsi nominale di 4kV garantisce la resistenza alle sovratensioni. La sezione del conduttore collegato a filo singolo varia da 0,75 mm² a 35 mm², e quella a filo flessibile da 0,75 mm² a 25 mm², offrendo flessibilità nella scelta dei cavi adatti alle specifiche esigenze dell'impianto. Il dispositivo ha un grado di protezione IP20, che significa protezione contro il contatto con le dita e contro corpi solidi con un diametro superiore a 12,5 mm. La perdita di potenza è di 13W durante il funzionamento del dispositivo.
