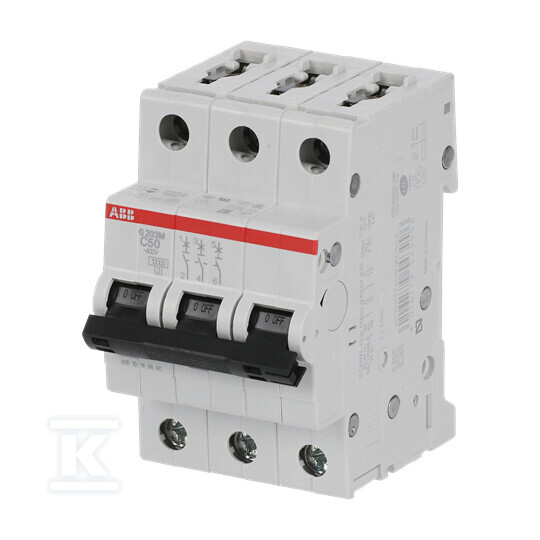

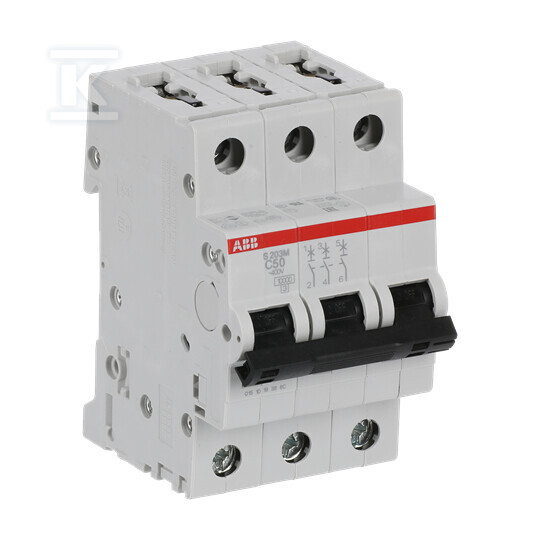

Interruttore magnetotermico, 3P, caratteristica C, 50A, 10kA, AC | S203M-C50 2CDS273001R0504

Interruttore magnetotermico della serie S200 è una protezione affidabile per gli impianti elettrici contro sovraccarichi e cortocircuiti. Progettato per funzionare con circuiti AC, offre una protezione efficace sia in edifici residenziali che commerciali. La struttura basata su una comprovata curva C garantisce prestazioni ottimali in diverse condizioni di lavoro.

Protezione e funzionalità

Questo interruttore tripolare (3P) con corrente nominale di 50A protegge efficacemente i circuiti dagli effetti di sovraccarichi e cortocircuiti. La capacità nominale di interruzione (Icn) è di 10kA a 230V e 10kA a 400V, mentre la capacità Icu raggiunge fino a 25kA a 230V e 15kA a 400V – il che garantisce la sicurezza anche in caso di correnti di cortocircuito elevate. La curva C consente sovraccarichi di breve durata, tipici di dispositivi con motori a induzione, senza disattivare inutilmente il circuito. Questa è una soluzione utile per proteggere le prese di corrente che alimentano utensili elettrici o pompe.

Montaggio e parametri

L'interruttore, largo 3 moduli, montato su una guida DIN, occupa poco spazio nel quadro elettrico. Il grado di protezione IP20 fornisce una protezione di base contro il contatto e l'ingresso di corpi solidi. Adatto per funzionare a temperature ambiente da -25°C a 55°C e frequenze di 50-60Hz, si adatta a diverse condizioni ambientali. La possibilità di collegare conduttori a filo singolo da 0,75 mm² a 35 mm² e conduttori a trefoli da 0,75 mm² a 25 mm² offre flessibilità durante l'installazione. La tensione nominale di isolamento Ui è di 440V e la tensione nominale di tenuta agli impulsi Uimp è di ben 4kV – il che conferma l'alta qualità della fabbricazione e la sicurezza d'uso. La classe di limitazione dell'energia è 3 e la categoria di sovratensione è anch'essa 3.

Per l'installatore e l'utente

Questo interruttore non è solo un elemento di protezione, ma anche un investimento per il funzionamento a lungo termine e sicuro dell'impianto elettrico. La sua struttura solida e la conformità alle norme EN 60898 e IEC 60947-2 garantiscono tranquillità sia all'installatore che all'utente finale. La possibilità aggiuntiva di espansione con accessori consente di adattare l'interruttore alle esigenze specifiche di un determinato impianto. Le perdite di potenza sono solo di 9,75W, il che si traduce in risparmi energetici a lungo termine.
