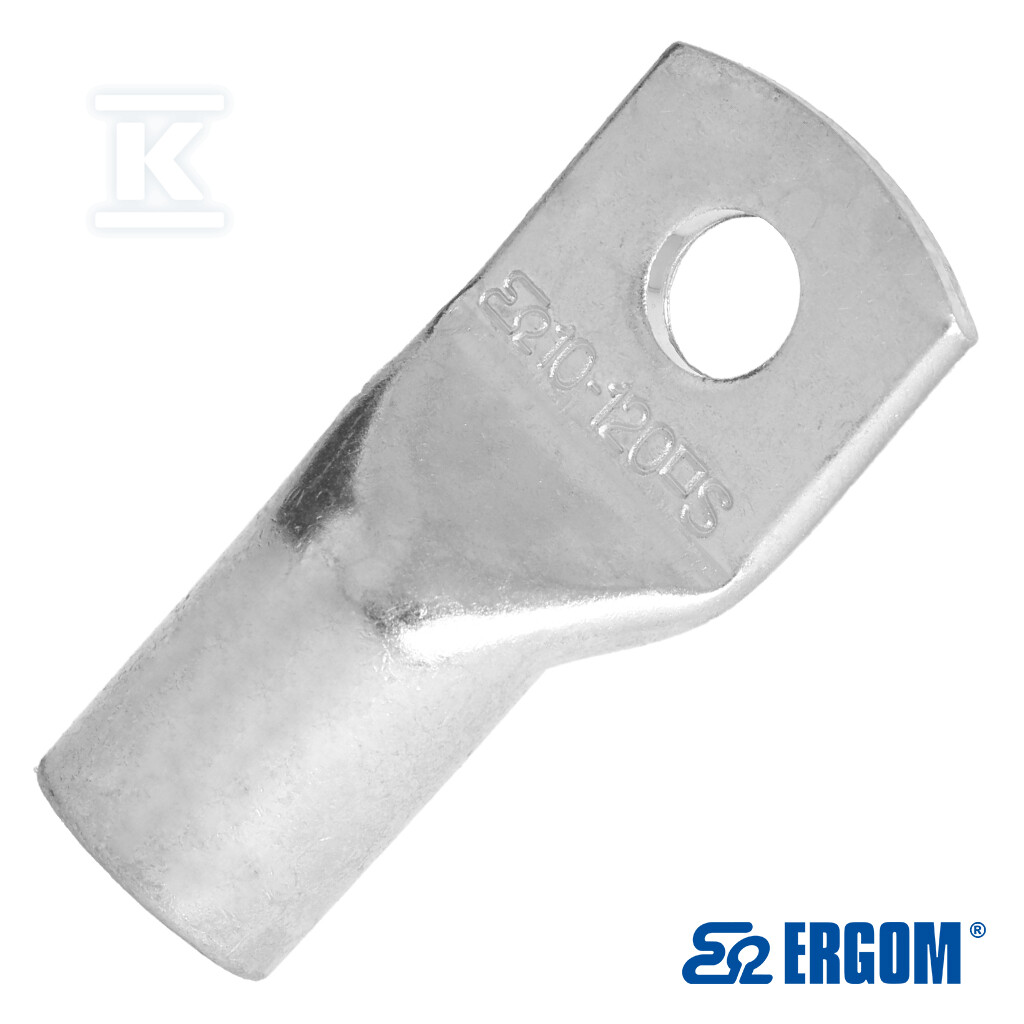

Terminale a occhiello in rame stagnato KOR 120/10 (10 PZ.) E11KM-01020106602

Puntale a occhiello tubolare in rame (Cu) – stagnato galvanicamente, destinato alla crimpatura di conduttori in rame in impianti a bassa e media tensione. Utilizzato per realizzare collegamenti a vite permanenti a bassa resistenza in quadri elettrici, armadi di comando e apparecchiature elettroenergetiche. Realizzato in rame (Cu) con rivestimento galvanico in stagno, che garantisce un'ottima conducibilità elettrica e protezione della superficie di contatto da ossidazione e corrosione. La struttura tubolare consente l'inserimento completo del conduttore e il raggiungimento di una connessione a crimpatura sicura e riproducibile. Sulla superficie della flangia sono indicati la sezione del conduttore e il diametro del foro di montaggio (dimensione della vite), il che facilita l'identificazione e la corretta selezione del componente durante l'installazione.

Avviso di installazione: I conduttori settoriali (sm) devono essere riformati a forma circolare prima della crimpatura. Per i conduttori di classe 5 con sezioni da 10 mm² si consiglia la crimpatura con metodo "esagono con punte" utilizzando matrici di tipo KP22-FL.

Dati tecnici:

• sezione nominale: 120mm²,
• foro di connessione per vite: M10,

Norme e certificazioni:

• PN-EN 61238-1-1:2020-06
• PN-EN 61238-1-3:2020-01
• certificato UL E475284
• certificato di approvazione di tipo PRS TE/1137/880567/25
