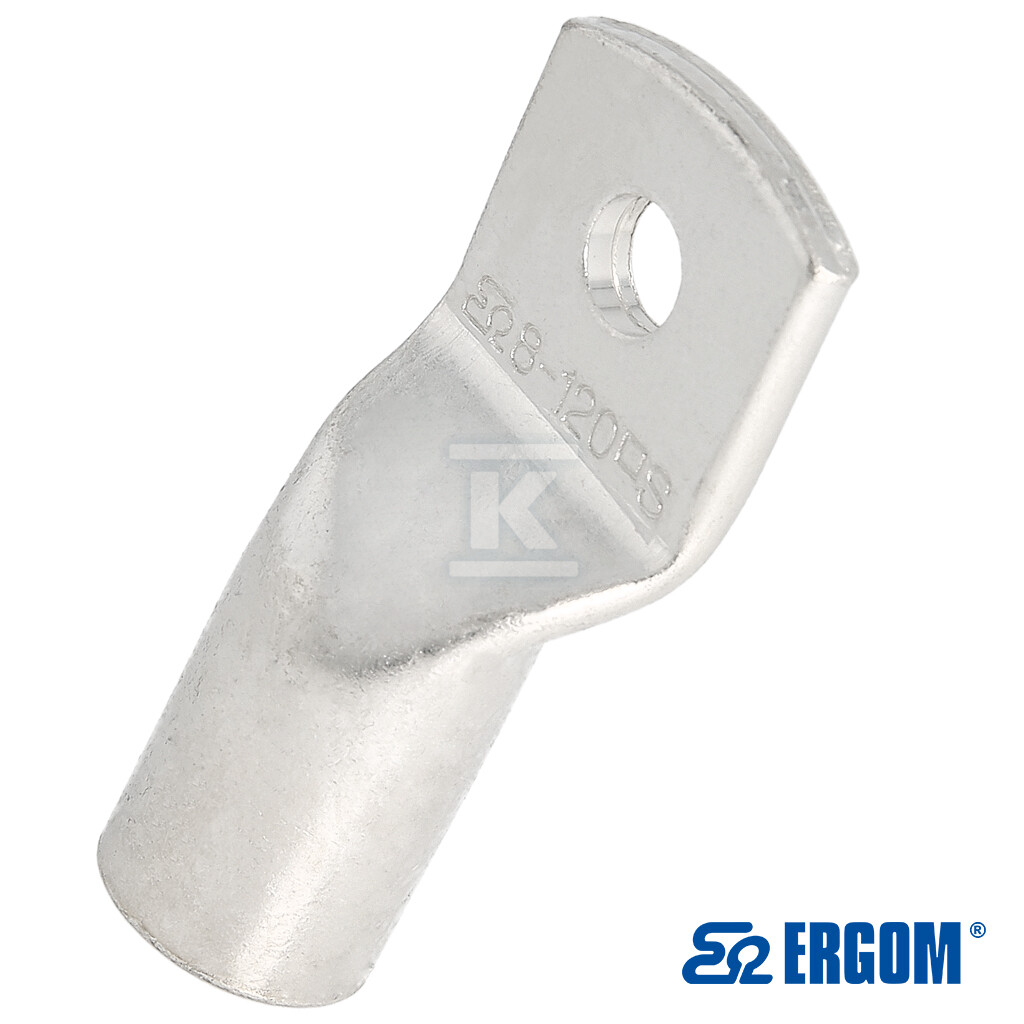

Terminale a occhiello in rame stagnato KOR 120/8 (50 PZ.) E11KM-01020106500

Terminale a occhiello tubolare in Cu – stagnato galvanicamente, progettato per la crimpatura di conduttori in rame in installazioni a bassa e media tensione. Utilizzato per realizzare connessioni a vite durevoli e a bassa resistenza in quadri elettrici, armadi di controllo e apparecchiature elettriche. Realizzato in rame (Cu) con rivestimento galvanico in stagno, che garantisce un'ottima conducibilità elettrica e protegge la superficie di contatto dall'ossidazione e dalla corrosione. La struttura tubolare consente l'inserimento completo dell'anima del conduttore e l'ottenimento di una connessione crimpata sicura e ripetibile. Sulla superficie della linguetta sono indicati la sezione del conduttore e il diametro del foro di montaggio (dimensione della vite), facilitando l'identificazione e la corretta scelta del componente durante il montaggio.

Nota di montaggio: I conduttori a sezione a ventaglio (sm) devono essere riformati a forma circolare prima della crimpatura. Per i conduttori di classe 5 con sezioni a partire da 10 mm², si raccomanda la crimpatura con metodo "esagono a denti" utilizzando matrici di tipo KP22-FL.

Dati tecnici:

• sezione nominale: 120mm²,
• foro di connessione per vite: M8,

Norme e certificati:

• PN-EN 61238-1-1:2020-06
• PN-EN 61238-1-3:2020-01
• certificato UL E475284
• certificato di omologazione tipo PRS TE/1137/880567/25
