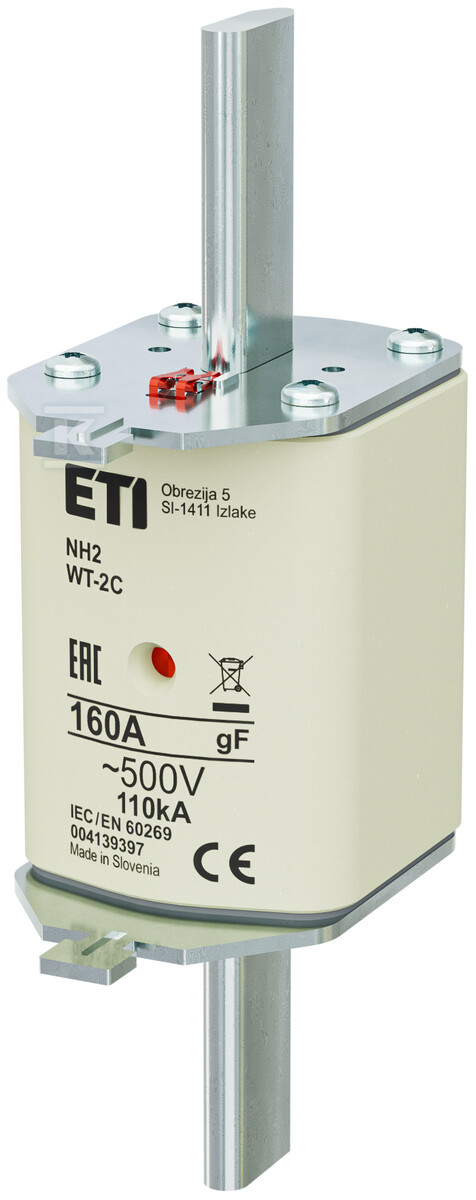

Fusibile - NH2/WT-2C gF 160A/500V - rapido 004139397

Fusibile professionale per la protezione degli impianti elettrici

Il fusibile NH2/WT-2C gF 160A/500V è una soluzione avanzata per la protezione degli impianti elettrici contro gli effetti di cortocircuiti e sovraccarichi. Si caratterizza per la caratteristica rapida gF, che garantisce una risposta immediata al superamento della corrente nominale.

Costruzione e materiali di alta qualità

Il corpo del fusibile è realizzato in steatite di alta qualità - un materiale ceramico con alta resistenza ai carichi termici e meccanici. Le coperture in alluminio garantiscono una protezione duratura contro la corrosione, mentre i contatti a lama in ottone argentato assicurano basse perdite di potenza e un contatto elettrico stabile.

L'interno del corpo ceramico è riempito con sabbia di quarzo a granulometria specificamente selezionata, il che garantisce un'elevata capacità di interruzione e la stabilità dei parametri elettrici durante l'intero ciclo di vita del prodotto.

Sistema di segnalazione KOMBI e parametri operativi

L'innovativo doppio indicatore di intervento KOMBI è composto da un indicatore standard sulla copertura superiore (lamina elastica) e da un indicatore rosso situato nella parte centrale del corpo ceramico. In caso di fusione del fusibile, entrambi gli indicatori segnalano contemporaneamente la necessità di sostituzione.

I parametri operativi sono corrente nominale 160A, tensione nominale 500V AC e capacità di interruzione in caso di cortocircuito 110kA. Il fusibile soddisfa i requisiti delle norme PN-93/E-06160 (gF), PN-IEC-269 e VDE 0636.

Applicazioni e vantaggi operativi

La caratteristica rapida gF rende il fusibile ideale per le linee elettriche rurali, dove, a causa della dispersione degli edifici, si riscontrano piccole sezioni di cavo, basse potenze di cortocircuito dei trasformatori e basse correnti di cortocircuito.

Il coefficiente k molto basso <2,5 e la stabilità delle caratteristiche tempo-corrente garantiscono la piena selettività operativa e la possibilità di cooperazione selettiva con gli interruttori sovracorrente. L'elevata capacità di limitazione della corrente di cortocircuito protegge l'impianto da danni meccanici e termici.

Il montaggio avviene tramite l'apposito supporto isolante R 00-3 o GPSHE/AI, che fornisce un'ulteriore protezione contro il contatto con le parti attive sotto tensione.
