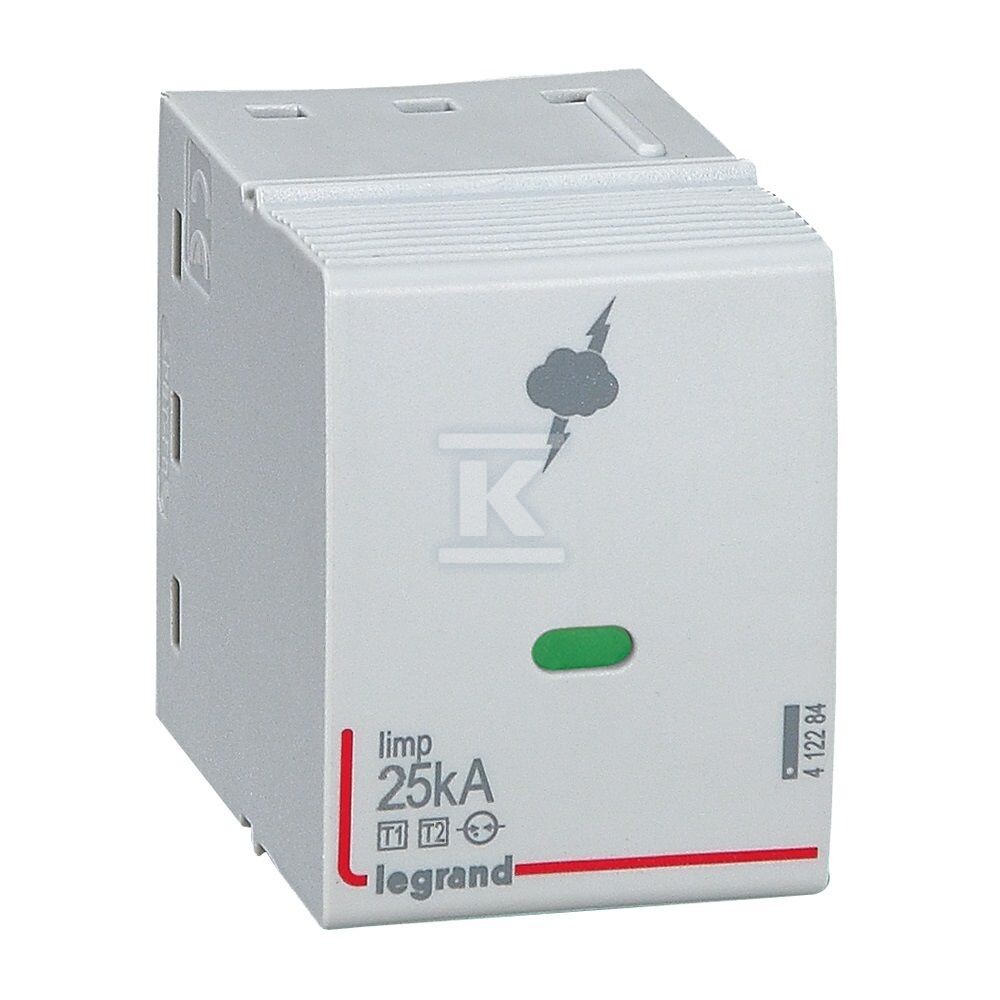

Inserto limitatore di corrente T1 25 KA 412284

Protezione dell'impianto da sovratensioni – inserimento limitatore T1 25kA

Questo inserimento limitatore di sovratensione di tipo T1, con capacità di sopportare un impulso di 25kA, è un elemento chiave per proteggere l'impianto elettrico dagli effetti dei fulmini e di altri improvvisi aumenti di tensione. Progettato per essere utilizzato con i limitatori di serie ON300, fornisce una protezione efficace nelle reti 230/400V. Il montaggio su guida DIN TH-35 mm rende semplice e intuitiva l'integrazione con il quadro elettrico esistente.

Applicazione e caratteristiche costruttive

L'inserimento limitatore è progettato per essere montato all'interno dei limitatori di sovratensione Legrand ON300. La sua funzione è quella di dissipare rapidamente l'energia in eccesso generata da una sovratensione, proteggendo i dispositivi collegati da danni. La costruzione basata su scaricatori a ossido di metallo (MOV) garantisce un'elevata efficacia e una lunga durata. Un indicatore ottico informa sullo stato dell'inserimento: il colore verde indica il funzionamento corretto, il rosso indica la necessità di sostituzione.

• Protezione di tipo T1: Fornisce la prima linea di difesa contro i fulmini diretti o i fulmini vicini.
• Capacità di sopportare un impulso di 25kA: Permette di dissipare efficacemente l'energia anche in caso di sovratensioni elevate.
• Tensione massima (Uc) 350V: Corrisponde alle tensioni di rete standard, garantendo la compatibilità con la maggior parte degli impianti.
• Livello di protezione (Up) 1,5kV: Limita la tensione di sovratensione a un livello sicuro per i dispositivi collegati.
• Indicatore di stato: Facilita l'identificazione rapida di un inserimento danneggiato e la necessità di sostituirlo.
• Montaggio su guida DIN TH-35 mm: Il montaggio standard facilita l'installazione e la sostituzione nei quadri elettrici esistenti.
• Sistemi di rete: Compatibile con i sistemi di rete TN, TN-C e TN-C-S.

Sicurezza e conformità alle norme

L'inserimento limitatore è stato progettato e realizzato in conformità alla norma IEC/EN 61643-11, il che ne garantisce l'affidabilità e l'efficacia. Il grado di protezione IP20 fornisce protezione contro il contatto accidentale. Il livello di protezione N-PE di 1,5kV aumenta ulteriormente la sicurezza dell'impianto elettrico. L'utilizzo di questo inserimento limitatore è un investimento nella protezione a lungo termine di dispositivi elettrici ed elettronici sensibili dagli effetti delle sovratensioni.
