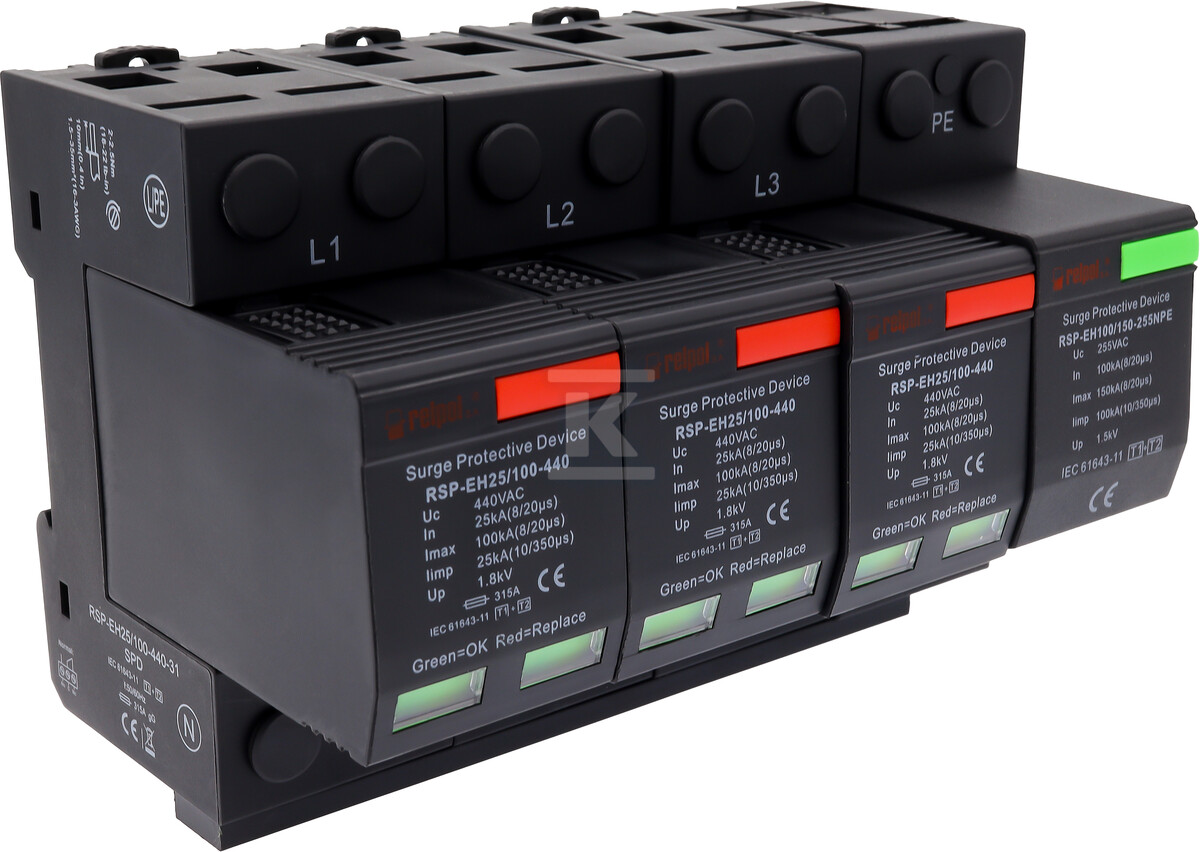

Limitatore di sovratensione per applicazioni ad alta tensione, T1+T2, 230V AC, Uc: 440V AC RSP-EH25/100-440-31 2617376

Protezione professionale contro i sovratensioni nei sistemi a bassa tensione

Il limitatore di sovratensione RSP-EH25/100-440-31 è una soluzione avanzata di classe I+II (T1+T2) progettata specificamente per applicazioni a bassa tensione con tensione nominale 230V AC. Il dispositivo utilizza un design a innesto e garantisce una protezione completa sia contro i fulmini diretti (classe I) che contro le sovratensioni indirette (classe II).

Parametri tecnici e prestazioni di protezione

Per i circuiti L-N, il dispositivo offre una corrente di picco Iimp 22kA con caratteristica 10/350 μs, una corrente massima di scarica Imax 100kA e una corrente nominale di scarica di 25 kA. Nella configurazione N-PE, i parametri sono significativamente più elevati: corrente di picco Iimp 100kA, corrente massima di scarica Imax 150kA e corrente nominale di scarica di 100 kA.

Il sistema è stato progettato per reti trifase in configurazione 3+1 con tensione operativa continua Uc 440VAC. Il livello di protezione per il circuito L-N è di 1.8 kV, mentre per il circuito N-PE raggiunge 1.5 kV. La tecnologia VT (MOV + GDT + TOV) nella configurazione L-N garantisce una protezione multistadio combinando un varistore metallico (MOV), un scaricatore a gas (GDT) e un dispositivo di disconnessione termica (TOV).

Costruzione fisica, montaggio e segnalazione

Il dispositivo presenta un design compatto con dimensioni di 0,09 × 0,14 × 0,09 m e un peso di 1,41 kg. Ogni polo ha una larghezza di 36mm e l'intero modulo occupa una larghezza standard di 4 moduli. Il montaggio avviene su guida DIN 35mm, consentendo una rapida installazione nei quadri elettrici.

Il dispositivo supporta cavi rigidi monofilari o multifilari fino a una sezione di 35 mm², nonché cavi flessibili con terminali a crimpare fino a una sezione di 25 mm². La struttura a innesto consente una facile manutenzione tramite la sostituzione dei moduli senza la necessità di smontare l'intero dispositivo.

Il limitatore è dotato di contatti privi di tensione che consentono la segnalazione remota del guasto e una segnalazione ottica di intervento direttamente sul dispositivo. Questa funzionalità permette l'integrazione con i sistemi di monitoraggio dello stato dell'impianto elettrico e le notifiche automatiche di servizio.
