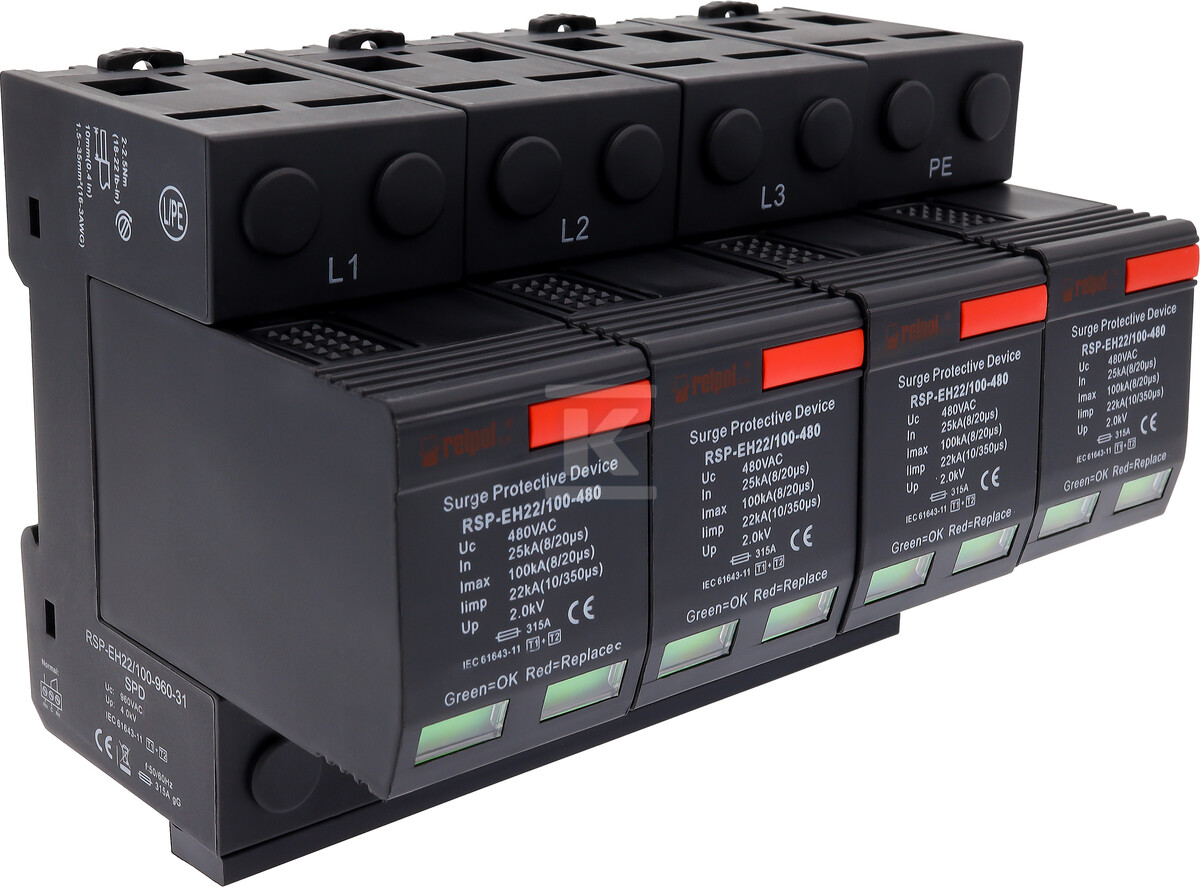

Limitatore di sovratensione per applicazioni ad alta tensione, T1+T2, Iimp: 22kA (10/350), 690V AC, Imax: 100 kA, Uc: 960V AC RSP-EH22/100-960-31 2617378

Protezione professionale contro i sovratensioni nei sistemi ad alta tensione

Il limitatore di sovratensione di classe I+II (T1+T2) è una soluzione avanzata progettata specificamente per applicazioni ad alta tensione con tensione nominale di 690 V AC. Il design a innesto consente un montaggio rapido su guida DIN 35 mm, occupando solo 4 moduli (larghezza di 36 mm per polo).

Parametri operativi e prestazioni di protezione

Il dispositivo garantisce una protezione completa combinando due classi di protezione. La corrente di picco Iimp è di 22 kA (prova d'impulso 10/350 μs), il che garantisce una resistenza efficace contro i fulmini diretti. La corrente massima di scarica Imax raggiunge i 100 kA, mentre la corrente nominale di scarica di 25 kA assicura un funzionamento stabile in condizioni normali.

Il livello di protezione tra il conduttore di fase e il neutro è di 4 kV, proteggendo efficacemente i dispositivi collegati dai sovratensioni dannose. La tecnologia VT con tensione massima di esercizio continuo di 960 V AC garantisce un funzionamento sicuro anche in presenza di significative variazioni di tensione nella rete.

Costruzione e compatibilità di installazione

Il limitatore è stato progettato per reti trifase in configurazione 3+1, che comprende quattro poli: tre fasi e il conduttore neutro. Questa configurazione assicura la protezione completa dell'intero sistema di alimentazione. La struttura supporta diversi tipi di connessioni elettriche: cavi rigidi monofilari e multifilari fino a una sezione di 35 mm², e cavi flessibili con terminali a crimpare fino a 25 mm².

Il dispositivo è dotato di un contatto privo di potenziale che consente la segnalazione remota del guasto, elemento fondamentale per i sistemi di monitoraggio dello stato tecnico dell'impianto. Il segnale ottico sul dispositivo permette l'identificazione immediata della necessità di sostituzione.

Applicazioni e vantaggi operativi

Grazie alla doppia classe di protezione T1+T2, viene eliminata la necessità di utilizzare dispositivi aggiuntivi: una singola soluzione protegge sia dai fulmini diretti (classe I) che dalle sovratensioni secondarie (classe II).

La larghezza di 36 mm per polo consente un utilizzo efficiente dello spazio nei quadri elettrici, mentre il montaggio standard su guida DIN 35 mm garantisce l'universalità dell'installazione.
