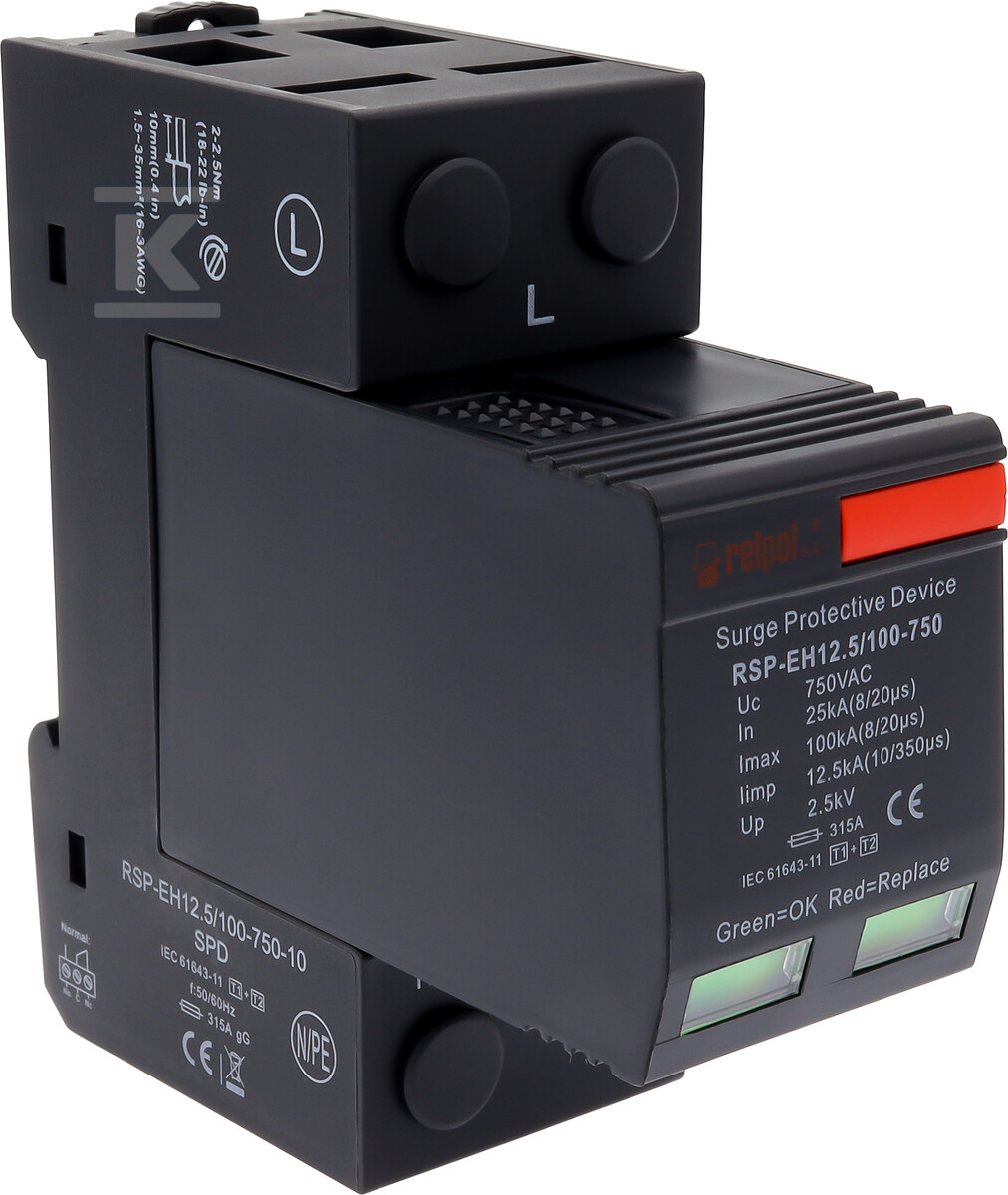

Limitatore di sovratensione per applicazioni ad alta tensione, T1+T2, Iimp: 4kA (10/350), 690V AC, Imax: 100 kA, Uc: 750V AC RSP-EH12.5/100-750-10 2617377

Protezione professionale contro le sovratensioni negli impianti ad alta tensione

Il limitatore di sovratensione RSP-EH12.5/100-750-10 è una soluzione avanzata di classe I+II (T1+T2) progettata specificamente per sistemi elettrici con tensione nominale di 690 V AC. Grazie alla sua doppia funzionalità, protegge gli impianti sia dai colpi diretti del fulmine (classe T1), sia dagli effetti indiretti dei fulmini e dalle sovratensioni di rete (classe T2).

Parametri operativi e prestazioni

Il dispositivo si caratterizza per una corrente di picco Iimp di 4 kA con forma d'onda 10/350 μs, il che lo rende adatto alla protezione di circuiti esposti a intensi scarichi atmosferici. La corrente massima di scarica Imax raggiunge i 100 kA, garantendo un funzionamento efficace anche in condizioni di sovraccarico estreme. La corrente nominale di scarica di 25 kA assicura un funzionamento stabile durante le normali sovratensioni di rete.

La tensione nominale Uc di 750V AC permette un funzionamento sicuro nei sistemi ad alta tensione, mentre la struttura a plug consente un montaggio e una sostituzione rapida del dispositivo. La tecnologia VT unipolare è stata sviluppata specificamente per le reti monofase, semplificando l'installazione nei tipici sistemi di alimentazione di edifici industriali e commerciali.

Costruzione e funzionalità

La larghezza del modulo di 36 mm per polo consente un utilizzo economico dello spazio all'interno del quadro elettrico. Il limitatore è dotato di contatti a libera commutazione per la segnalazione remota del guasto, consentendo il monitoraggio continuo dello stato del dispositivo tramite sistemi di automazione dell'edificio o centrali di allarme.

Una tale soluzione è particolarmente preziosa negli impianti industriali, dove il rapido rilevamento di un guasto al limitatore può prevenire costosi fermi di produzione e potenziali danni a costose apparecchiature elettroniche.

Applicazioni e vantaggi operativi

Il prodotto trova applicazione in un ampio spettro di impianti ad alta tensione: dai quadri principali degli edifici commerciali, ai sistemi di alimentazione dei capannoni produttivi, fino alle infrastrutture tecnologiche che richiedono la massima affidabilità di alimentazione. La doppia classe di protezione elimina la necessità di utilizzare due dispositivi separati, riducendo i costi di investimento e semplificando la progettazione dei sistemi di protezione contro le scariche atmosferiche.

Grazie agli elevati parametri di corrente, il dispositivo si rivela efficace anche come elemento di protezione finale nei sistemi di distribuzione che alimentano carichi particolarmente sensibili alle perturbazioni della tensione di alimentazione.
