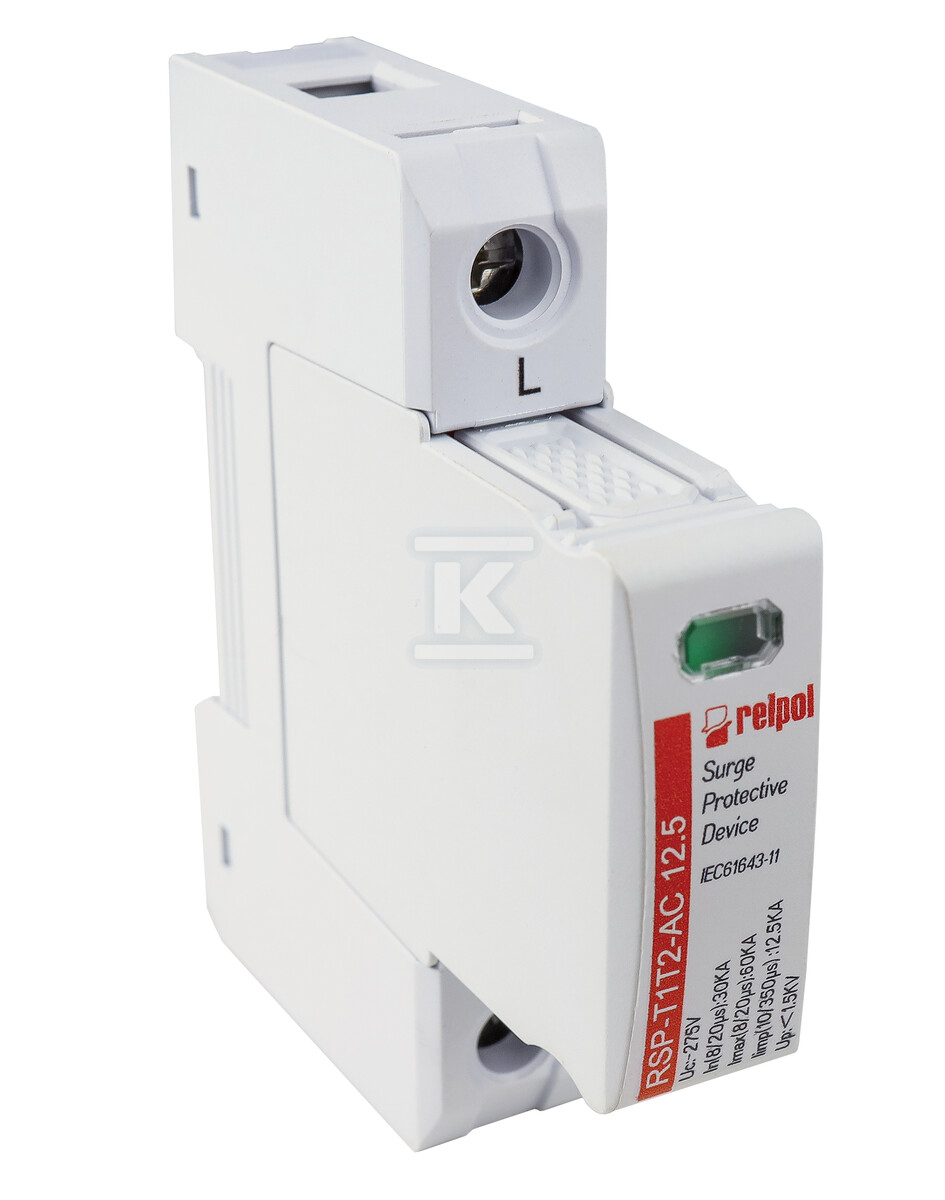

Limitatore di sovratensione tipo T1+T2, 1 polo, Iimp: 12,5 kA (10/350), In: 30kA (8/20), Imax: 60kA, Uc: 275V AC RSP-T1T2-AC 12.5/1P 2617119

Protezione professionale contro le sovratensioni nei sistemi AC

Il limitatore di sovratensioni RSP-T1T2-AC 12.5/1P è un dispositivo avanzato di classe I+II (tipo 1+2) che protegge efficacemente gli impianti elettrici a bassa tensione contro scariche atmosferiche e sovratensioni. Grazie alla costruzione varistore-scaricatore, il dispositivo combina i vantaggi della rapida risposta del varistore con l'elevata capacità di spegnimento della corrente di mantenimento dello scaricatore, garantendo una protezione affidabile e prolungando la vita utile dei componenti.

Parametri tecnici e prestazioni

Il dispositivo è caratterizzato da una corrente di picco Limp pari a 12,5 kA per l'onda d'urto 10/350 μs e da una corrente nominale di scarica In pari a 30 kA per l'onda d'urto 8/20 μs. La corrente massima di scarica Imax raggiunge 60 kA, garantendo una protezione efficace anche in caso di sovratensioni molto intense.

La tensione di esercizio permanente massima Uc è pari a 275 V AC, mentre il livello di protezione Up non supera ≤2 kV, assicurando una riduzione efficace delle sovratensioni a un livello sicuro per i dispositivi protetti.

Il tempo di intervento ≤100 ns e la resistenza TOV (5 s) Ut =355 V testimoniano una rapida reazione alle minacce e un funzionamento stabile in condizioni di sovraccarico.

Costruzione e funzionalità

Il limitatore è progettato per il montaggio su guida DIN TH-35 mm, occupa un solo modulo e pesa solo 112 g. Le sezioni dei cavi collegabili possono raggiungere al massimo 35 mm² per cavi rigidi o 50 mm² per cavi flessibili.

Il dispositivo è dotato di un indicatore meccanico dello stato sotto forma di bandiera verde/rossa, che consente un rapido monitoraggio: il verde indica il corretto funzionamento, il rosso segnala la necessità di sostituzione.

La costruzione modulare con elemento di protezione sostituibile permette di ripristinare rapidamente la piena funzionalità dopo un intervento, senza la necessità di sostituire l'intero dispositivo.

Applicazione e compatibilità

Il limitatore è destinato all'installazione nei quadri elettrici principali (MB) in conformità con il concetto delle zone di protezione contro i fulmini nell'area LPZ 0-1. È compatibile con i sistemi di rete TT, TN-S e TN-C, offrendo diverse modalità di protezione tra i conduttori di fase e il neutro (L-N) e tra il neutro e la terra protettiva (N-PE).

Il dispositivo opera a temperature ambientali da -40°C a +80°C con connessione in parallelo o fino a +60°C con connessione in serie (V-shape connection). Garantisce un grado di protezione dell'involucro IP20.

La conformità alle norme IEC EN VDE di classe I+II e agli standard IEC 61643-11:2011 garantisce i più elevati standard di sicurezza e qualità del prodotto.
