Quadro de distribuição PV AC SIEMENS 3F B16A 25A 300mA T2 0744 DV-0744-FOT

Sistema completo de proteção para instalações fotovoltaicas

O quadro solar Doktorvolt é uma solução pré-cabeada do tipo "plug and play". Todos os elementos já estão interconectados com cabos H07V-K - fios de controle pretos e azuis de 4 mm² para alimentação e amarelo-verde de 16 mm² como condutor de proteção PE.

O coração do conjunto são dois disjuntores SIEMENS. O disjuntor diferencial residual RCCB 25A/4P/300mA Tipo A detecta tanto correntes de fuga sinusoidais quanto pulsantes DC - o tipo A abrange também componentes DC contínuos presentes no lado AC dos inversores fotovoltaicos. Ele é acompanhado por um disjuntor B16A/3P/6kA.

A proteção contra surtos no lado AC é garantida por um protetor dedicado Doktorvolt classe T2 na versão 4P/20-40 kA. A tensão máxima de operação é de 275 V AC, e o nível de proteção (Up) é de ≤1,8 kV. A corrente de teste In é de 20 kA, e a corrente máxima Imax é de 40 kA.

Invólucro industrial IP65 para condições externas

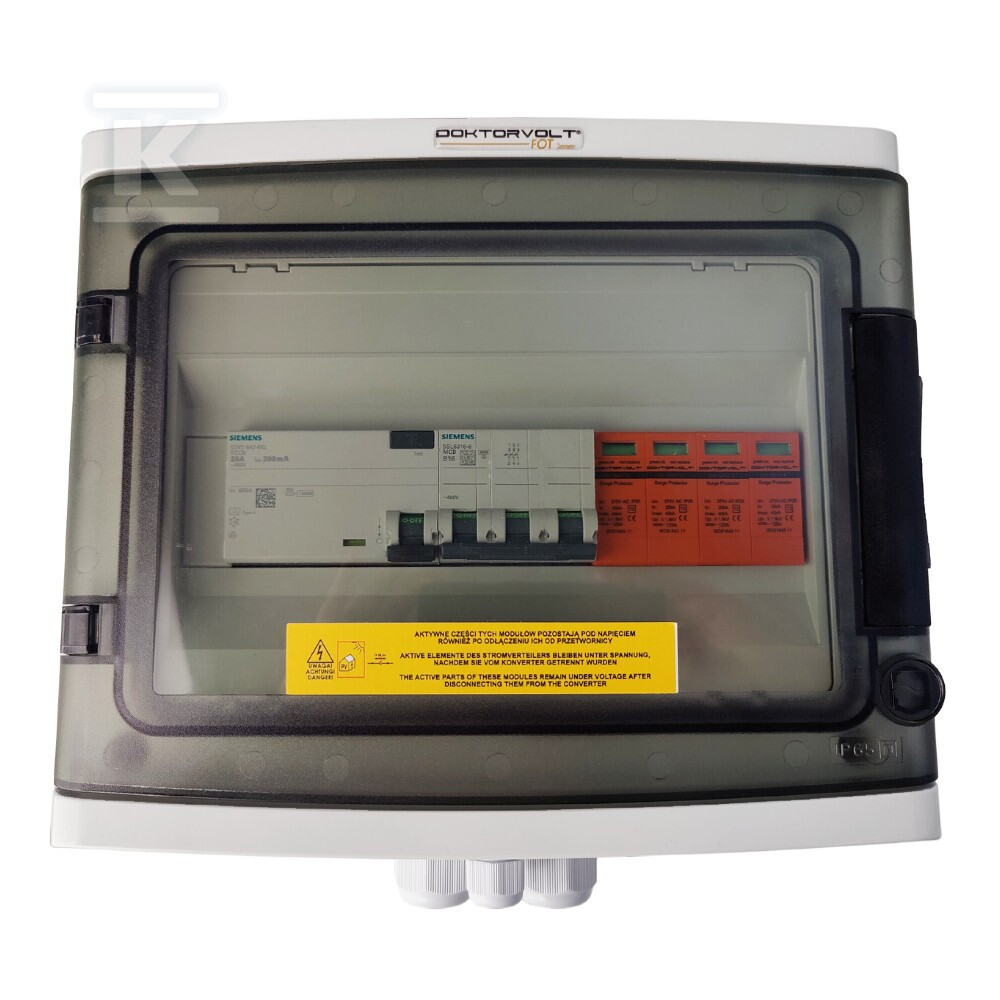

O quadro ocupa uma única fileira de módulos (12 módulos de largura), o que, com as dimensões de 290 × 260 × 140 mm, permite a instalação de sobrepor mesmo em caixas de passagem apertadas junto a prumadas elétricas. Após a adição de prensa-cabos, a profundidade aumenta para 295 mm.

O invólucro é fabricado em tecnopolímero e a porta em policarbonato - um material transparente que permite o controle visual do estado dos componentes sem abrir a caixa. A vedação de borracha EPDM mantém a flexibilidade em uma ampla faixa de temperaturas; os parafusos de aço inoxidável não corroem mesmo com aberturas frequentes.

O grau de proteção IP65 significa total estanqueidade contra poeira e proteção contra jatos de água de qualquer direção - o quadro é ideal para fachadas de edifícios e outras localizações expostas a condições climáticas.

Certificação e normas de segurança

O fabricante possui o certificado ISO 9001:2015 emitido pela TÜV SÜD - uma das entidades de certificação mais exigentes da Europa.

Os próprios dispositivos também possuem um amplo portfólio de normas:

Componente	Normas
Disjuntor diferencial residual	CCC, VDE, ÖVE, DIN EN 61246-2
Disjuntor	VDE, CEBEC, IMQ, EAC, DIN EN 61346-2
Protetor de surto	CE, IEC61643-11
Invólucro	CEI 23-48
Produto final	CE, IEC 61439

O invólucro também cumpre os requisitos da diretiva RoHS (2002/95/EC), confirmando a ausência de substâncias perigosas como mercúrio ou cádmio.
