Quadro de distribuição de construção em pedestal com cabo TD-S/FI SKHU 2x16A 4x230V Schuko Doktorvolt 0168 DV-0168-D

Quadro de distribuição móvel para construção em condições exigentes

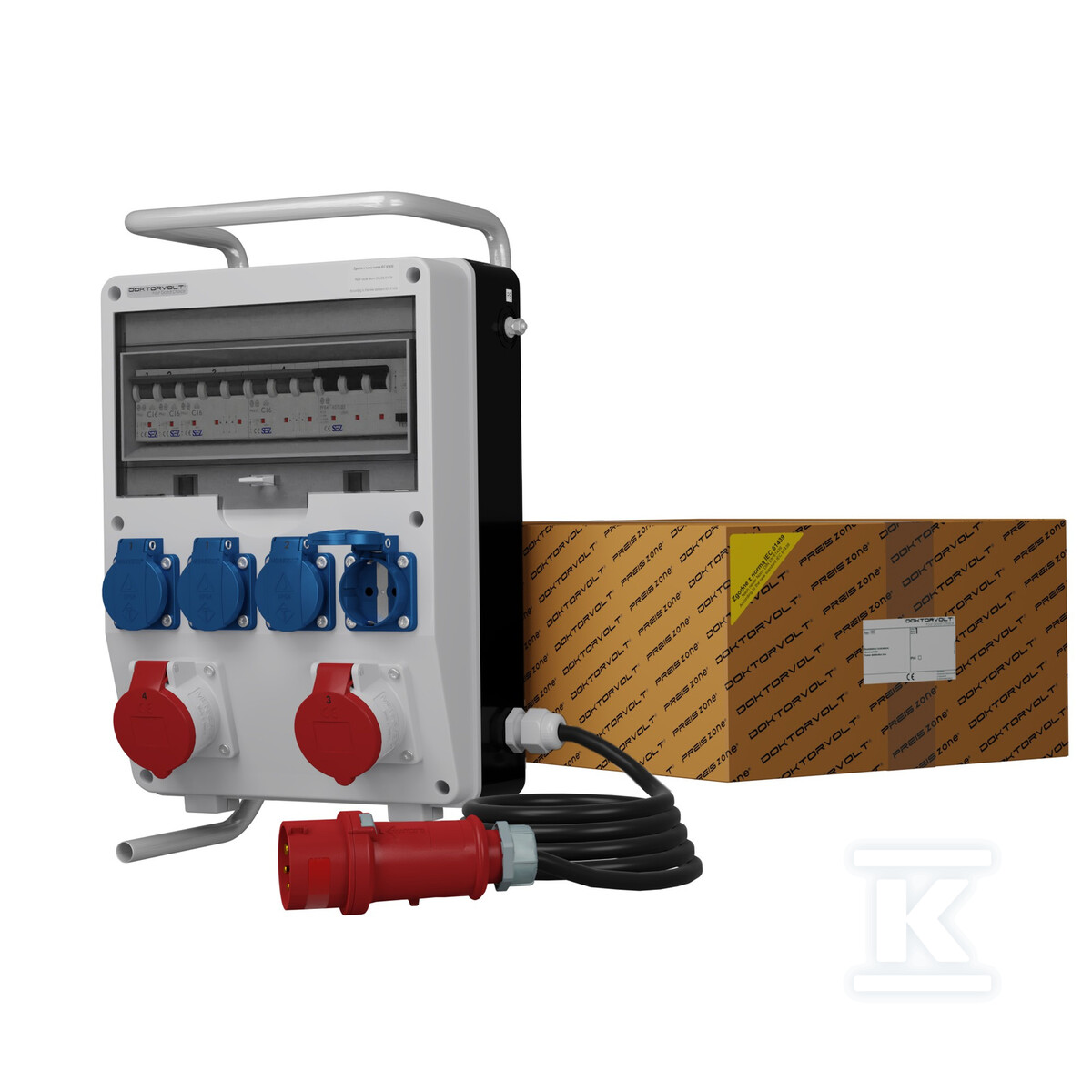

O quadro de distribuição TD-S/FI SKHU é uma solução de alimentação completa concebida para trabalhar em condições de terreno difíceis. Montado num suporte de alumínio estável com uma pega conveniente, permite o deslocamento rápido entre postos de trabalho sem a necessidade de desmontagem ou enrolamento de cabos. O cabo de ligação integrado 5×4 mm² com cerca de um metro de comprimento, terminado com uma ficha 32A 5P 400V Mennekes, permite a ligação imediata à rede - basta encontrar a tomada de força adequada no estaleiro de obras ou na fábrica.

A caixa fabricada em tecnopolímero com dimensões de 360 × 250 × 185 mm (450 mm com a pega) garante o espaço adequado para o equipamento modular e protege os componentes contra danos mecânicos. A placa frontal na cor cinzenta RAL 7035 e a placa traseira preta são uma solução não só estética, mas também funcional - o contraste facilita a rápida identificação do quadro entre outros equipamentos no local de trabalho.

Tomadas e dispositivos - proteção completa dos circuitos

O quadro oferece até seis tomadas distribuídas na placa frontal:

• Quatro tomadas monofásicas Schuko (2P+E) com tensão de 230V / 16A de fabrico Mennekes - o padrão de ficha europeu clássico.
• Duas tomadas trifásicas de força (5P) com tensão de 400V / 16A também da marca Mennekes - tomadas vermelhas tipo CEE destinadas à alimentação de equipamentos industriais: máquinas de soldar, betoneiras ou compressores.

A segurança de cada grupo de tomadas é garantida por disjuntores de sobrecorrente separados:

Circuito	Disjuntor	Polos	Capacidade de interrupção
Tomadas Schuko	C16	1P	10 kA
Tomadas de força	C16	3P	10 kA

A resistência à curto-circuito de 10 kA é um parâmetro importante, especialmente ao alimentar motores elétricos com elevada corrente de arranque - o disjuntor suportará até mesmo um curto-circuito sólido.

Proteção contra choque elétrico - interruptor diferencial residual

A proteção contra contacto indireto é garantida pelo interruptor diferencial residual (RCCB) Tipo A:

• Corrente nominal: 40A
• Corrente diferencial: 30mA
• Polos: 4P

Caso a fuga exceda o limiar de 30 mA, o quadro cortará a alimentação.

Norma de produção e controlo de qualidade

O fabricante - empresa Doktorvolt - conduz todo o processo de produção de acordo com a norma DIN EN ISO 9001:2015, e o sistema de gestão de qualidade foi certificado pela TÜV SÜD.

Cada quadro de distribuição passa por um controlo total:

1. Processamento inicial da caixa em máquina CNC.
2. Pré-fabricação - montagem de tomadas, dispositivos modulares e cablagem.
3. Medições elétricas finalizadas com um relatório de medição.
4. Atribuição de número de identificação e emissão da declaração de conformidade.

A caixa cumpre os requisitos da norma IEC 670, e a sua tensão nominal é de até 1000V. A junta fabricada em borracha EPDM mantém a estanquicidade mesmo após múltiplas aberturas da porta. Inclui no conjunto um prensa-cabos PG-21.
