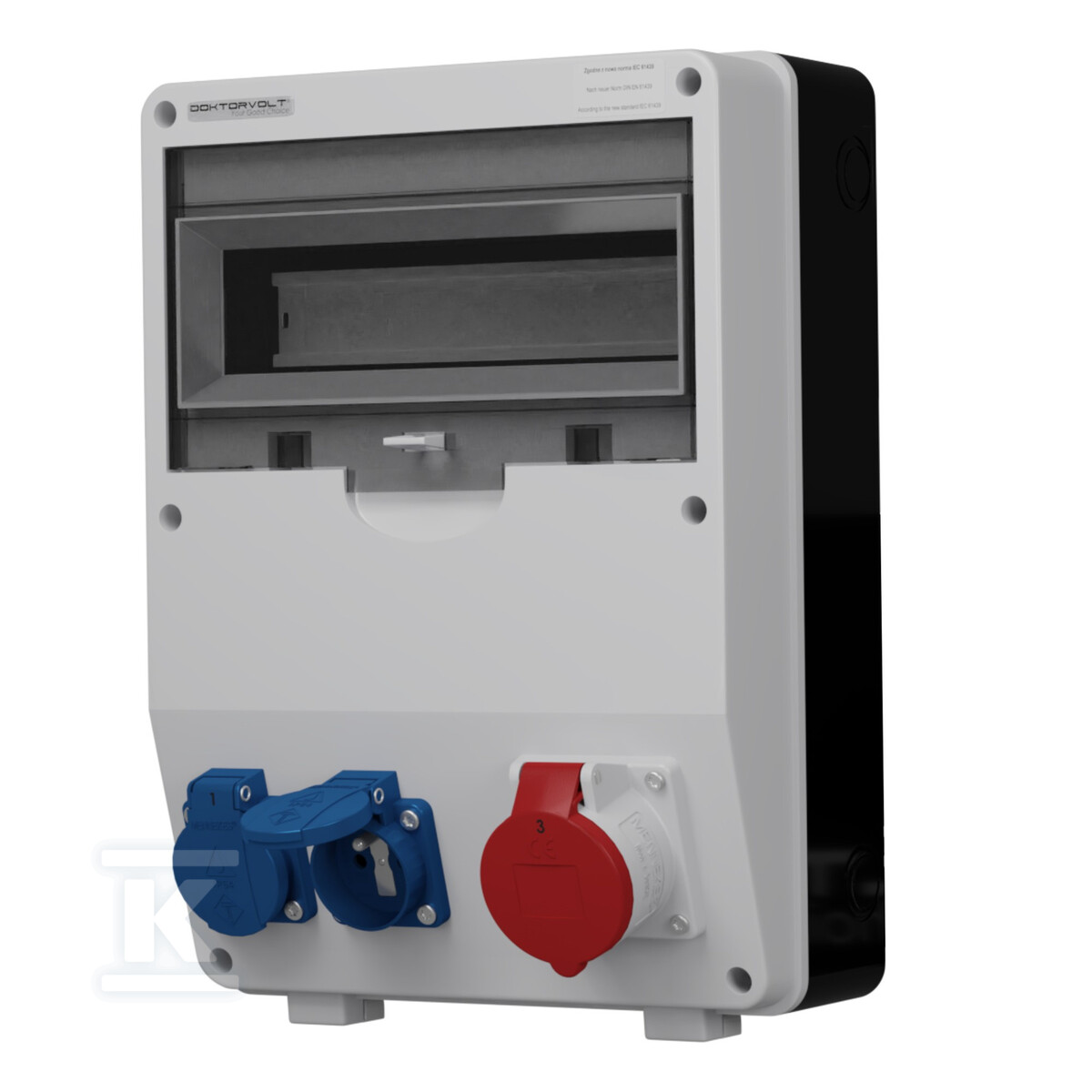

Quadro de distribuição de obra 16A invólucro com tomadas 2x230V Doktorvolt DV-6886-F TD

Distribuição móvel de energia no canteiro de obras

O quadro de distribuição DV-6886-F TD é um dispositivo de distribuição totalmente equipado, concebido para instalações elétricas temporárias - em estaleiros de obras, armazéns, oficinas e em qualquer lugar onde seja necessária uma ligação rápida e segura de múltiplos recetores simultaneamente. Ao contrário dos quadros vazios que requerem acessórios adicionais, este modelo é entregue ao utilizador com tomadas pré-instaladas e cablagem interna - basta ligar o cabo de alimentação e pode começar a trabalhar.

Invólucro e construção

O invólucro é fabricado em tecnopolímero - um termoplástico de alta resistência mecânica - que suporta uma tensão nominal de até 1000 V, tornando-o adequado mesmo para condições de instalação mais exigentes. As dimensões de 360 × 250 × 185 mm acomodam uma fila de 12 módulos, garantindo que o interior seja suficientemente espaçoso tanto para a cablagem de fábrica como para uma eventual expansão com elementos de proteção adicionais.

A porta de policarbonato oferece alta resistência a impactos - uma característica essencial em ambientes onde o quadro está exposto a golpes de ferramentas ou transporte de materiais. A placa frontal é cinzenta e a traseira é preta. A vedação é feita de borracha EPDM - um elastómero resistente ao envelhecimento, radiação UV e condições atmosféricas variáveis. Os parafusos de montagem em aço inoxidável previnem a corrosão. O prensa-cabos PG-16 permite a introdução de um cabo de alimentação com a secção adequada.

O grau de proteção IP44 indica a estanqueidade do invólucro contra corpos sólidos superiores a 1 mm e contra salpicos de água de qualquer direção - tornando o quadro ideal para trabalhos ao ar livre, mesmo sob chuva passageira.

Tomadas Mennekes integradas

O maior valor prático do modelo DV-6886-F TD reside nas tomadas da marca Mennekes pré-instaladas - um fabricante alemão que é um dos líderes mundiais no setor de conectores industriais:

• Tomada CEE 16A 5P 400V IP44 (tipo 1385) - tomada trifásica vermelha utilizada para alimentar equipamentos que exigem maior tensão e potência, tais como betoneiras, máquinas de soldar ou compressores.
• Duas tomadas monofásicas 230V 16A IP44 (2P+E) no sistema franco-belga - tomadas universais para ligar ferramentas elétricas, iluminação de trabalho ou máquinas menores.

Esta configuração permite alimentar simultaneamente tanto máquinas trifásicas pesadas como ferramentas monofásicas mais leves, sem necessidade de adaptadores ou extensões. Cada tomada está embutida no invólucro e protegida contra acesso acidental e humidade.

Parâmetros elétricos e cablagem

O quadro opera com uma tensão nominal de 230/400 V AC 50 Hz e a sua corrente nominal é de 48 A. A resistência de curto-circuito ICC ≤ 10 kA indica a capacidade do quadro de suportar curto-circuitos no circuito sem danos permanentes. O coeficiente RDF igual a 1 significa carga contínua total de todas as tomadas simultaneamente.

A cablagem interna é realizada com cabos H07V-K:

Função	Secção
Proteção (PE)	H07V-K 2,5 mm² amarelo-verde
Fase (L)	H07V-K preto
Neutro (N)	H07V-K azul

Os cabos de fase e neutro têm a secção selecionada de acordo com a capacidade de carga das tomadas - a instalação está pronta a operar sem necessidade de quaisquer modificações internas.

Normas e certificados

O produto cumpre os requisitos da diretiva CE, das normas CEI-23-48/49, IEC 670 e IEC 61439. Adicionalmente, possui os certificados CPR (relativo à reação ao fogo de materiais de construção) e RoHS (restrição de substâncias perigosas). O fabricante - a empresa Doktorvolt de Malichów, na região de Opolszczyzna - opera num sistema certificado pela TÜV SÜD e possui o certificado de qualidade ISO 9001:2015. Cada unidade passa por testes individuais e recebe um certificado de conformidade com as normas IEC.
