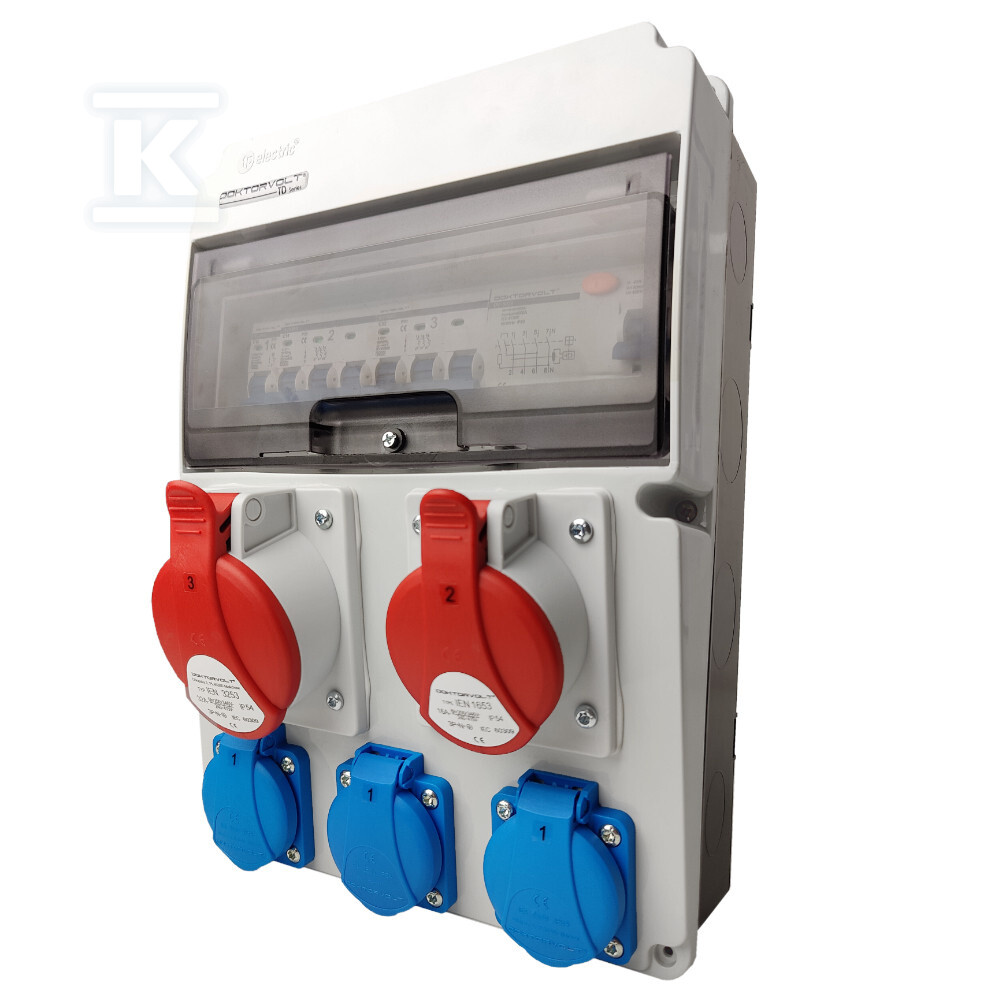

Quadro de distribuição de obra 32A 16A 3x230V protegido por fusível IP54 Doktorvolt JUN-S/FI DV-0294-F

Alimentação abrangente para canteiros de obras

O quadro de distribuição JUN-S/FI é uma solução completa para a distribuição de energia elétrica em condições de trabalho. Equipado com três tomadas monofásicas 230V baseadas no padrão 1P+N+PE, cada uma com corrente nominal de 16A - o suficiente para alimentar simultaneamente ferramentas elétricas, iluminação de trabalho ou carregadores. Estão também à disposição duas tomadas de força CEE: uma de 16A e uma de 32A (ambas em sistema trifásico 3P+N+PE), permitindo a conexão de máquinas mais pesadas - máquinas de soldar, betoneiras ou compressores.

A caixa tem dimensões de 223 × 310 × 112 mm, o que, com a sua construção de sobrepor, permite uma montagem conveniente diretamente na parede ou num poste.

Proteções para cada circuito

Cada circuito possui a sua própria proteção contra sobrecorrente - o instalador não precisa de expandir o quadro interno nem adicionar blocos de fusíveis externos. As tomadas monofásicas são protegidas por um disjuntor C16A (unipolar, 6 kA), e cada tomada de força por um disjuntor dedicado (C16A para a tomada de 16A e C32A para a tomada de 32A, ambos tripolares). O conjunto é completado por um interruptor diferencial 40A/4P/30mA tipo AC, que minimiza o risco de choque elétrico em caso de eventual dano no isolamento.

A corrente de curto-circuito presumido é de ≤6 kA, e o fator RDF é de 0,7 - o que significa uma carga contínua admissível de 70% da corrente nominal num ciclo de trabalho padrão.

Caixa resistente às condições atmosféricas

O grau de proteção IP54 significa total estanqueidade contra poeira e proteção contra salpicos de água de qualquer direção - o quadro de distribuição funcionará bem durante a chuva, em condições de elevada poeira ou num canteiro de obras aberto. A caixa de plástico é resistente à radiação UV, pelo que não irá rachar nem deformar sob a influência do sol. A placa frontal é cinzenta e a traseira preta - esta distinção facilita a orientação durante a montagem.

A faixa de temperatura de operação de -25°C a +50°C permite a sua utilização durante todo o ano, inclusive em períodos de geada ou calor intenso. Inclui uma membrana PG21 que permite a introdução de um cabo adicional.

Qualidade e normas confirmadas por certificados

A produção ocorre na moderna unidade da empresa Doktorvolt em Malichów (voivodia de Opole). O quadro de distribuição cumpre a norma IEC 61439, confirmada pelos certificados TÜV SÜD e pelo sistema de gestão de qualidade ISO 9001:2015. A cablagem interna foi realizada com cabos da marca Bitner - fios de controlo H07V-K com secção de 2,5/4 mm² (condutor amarelo-verde = de proteção, azul = neutro, preto = fase), o que garante ligações internas duradouras e seguras.
