Quadro de distribuição de obra TD 32A 16A 4x230V Schuko Doktorvolt sem proteções 6077 DV-6077-D

Quadro elétrico de construção pronto para uso com cabeamento completo

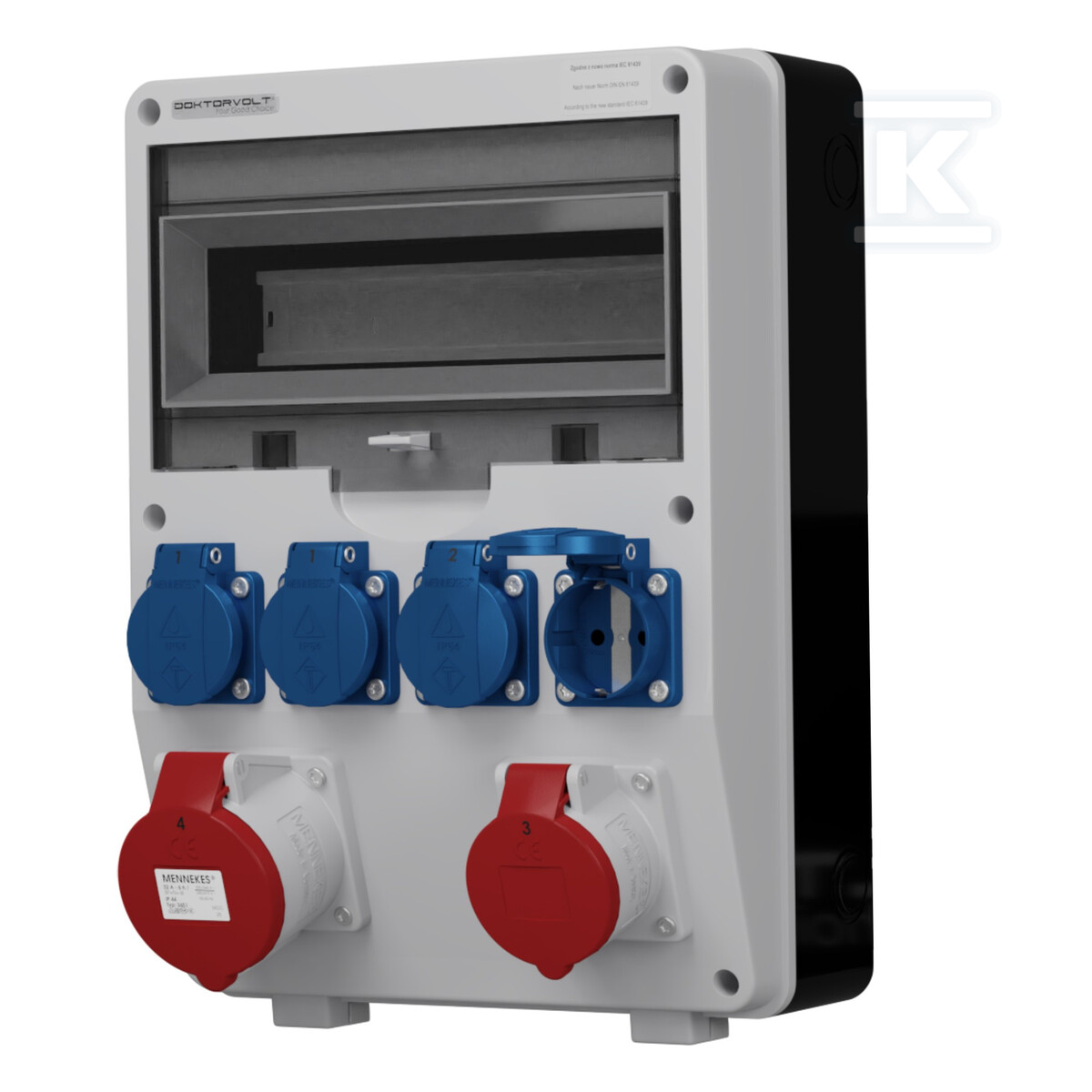

O quadro elétrico TD Doktorvolt é uma solução completa de distribuição de energia em canteiros de obras, oficinas e instalações industriais. Ao contrário dos quadros que exigem cabeamento manual - este modelo é fornecido com cabeamento interno completo e pronto para conexão imediata no lado da alimentação.

A caixa fabricada em tecnopolímero com dimensões de 360 × 250 × 125 mm garante um grau de proteção IP65, o que significa estanqueidade ao pó e proteção contra jatos de água. A placa frontal tem a cor cinza RAL 7035, enquanto a placa traseira é preta - todo o conjunto é vedado com borracha EPDM. Os parafusos de montagem em aço inoxidável garantem a durabilidade das conexões mesmo em condições de alta umidade.

A corrente nominal do quadro é de 80 A com tensão de 230/400 V AC. O fator RDF de 0,9 indica uma alta capacidade de carga em uso típico.

Tomadas e configuração de conexões

O quadro está equipado com duas tomadas de força: uma de tensão 400 V e corrente de 32 A (IP44) e uma de tensão 400 V e corrente de 16 A (IP44). Além disso, foram instaladas quatro tomadas monofásicas Tipo 11011 - cada uma com tensão de 230 V, corrente de 16 A, classe de estanqueidade IP54 e fabricadas no sistema alemão Schuko (Tipo F) com pino de aterramento (2P+E). O sistema Schuko é amplamente utilizado na Europa Ocidental e permite a conexão de uma vasta gama de ferramentas elétricas e dispositivos portáteis sem adaptadores.

O conjunto também inclui um trilho TH/TS 35, que permite a expansão do quadro com dispositivos modulares adicionais - disjuntores, interruptores diferenciais (RCDs) ou medidores de consumo de energia.

Cabeamento interno

As conexões internas são feitas com cabos H07V-K (cabos de controle) com seções transversais de 2,5-6 mm², o que garante a capacidade de corrente adequada para cada circuito:

• cabo amarelo-verde (proteção) - condutor PE,
• cabo azul (neutro) - condutor N,
• cabos pretos (fase) - divididos nos respectivos circuitos.

Os cabos cumprem as normas CPR, RoHS e CE, o que confirma sua classe de resistência ao fogo e conformidade com as diretivas da União Europeia.

Normas, certificações e condições de operação

A produção é realizada sob um sistema de gestão certificado pelo TÜV SÜD de acordo com a norma ISO 9001:2015. O quadro em si cumpre os requisitos da norma IEC 61439-3 (também confirmada como DIN 61439-3), o que significa conformidade com os padrões europeus de segurança para quadros elétricos de construção.

Além disso, o produto possui as certificações: CE, CEI-23-48/49 e a norma de construção IEC 670.

O grau de proteção da caixa IP65 faz com que o quadro seja ideal para canteiros de obras abertos - resistente à chuva, poeira e sujeira típicas de obras rodoviárias ou trabalhos de montagem. O prensa-cabos PG-16 incluído no conjunto permite a entrada estanque dos cabos de alimentação.
