Quadro de distribuição de obra TD-S/FI 16A 2x230V tomadas Mennekes Doktorvolt DV-6947-F

Proteção completa para o canteiro de obras

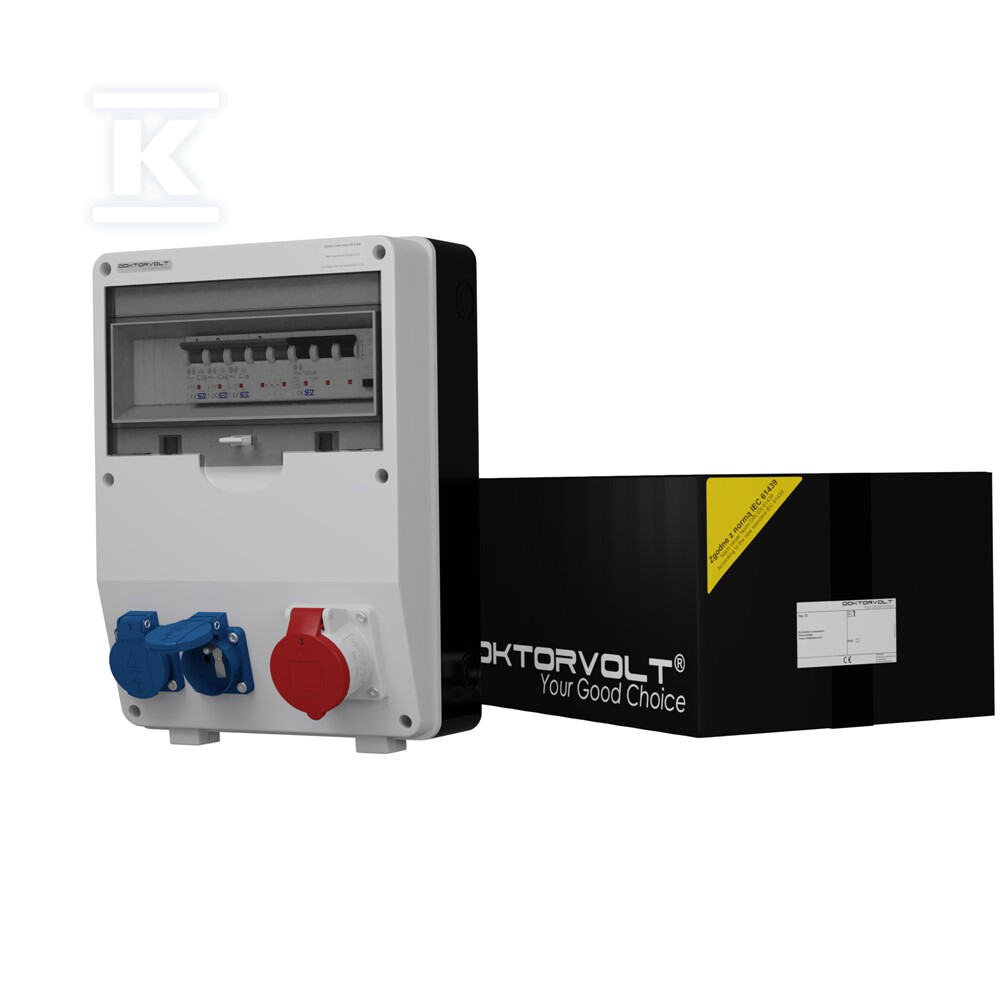

O quadro de distribuição TD-S/FI é um dispositivo pronto para uso, projetado para canteiros de obras, oficinas e locais onde é necessária uma conexão rápida e segura de ferramentas elétricas e máquinas. Em um único invólucro de sobrepor, reúne um conjunto completo de tomadas — desde as padrão de 230 V até as de potência de 400 V — e cada uma possui sua própria proteção contra sobrecorrente e uma proteção diferencial residual comum.

O invólucro acomoda 12 módulos em uma única fileira e possui dimensões de 360 × 250 × 185 mm. É fabricado em tecnopolímero — um material resistente a impactos e às condições climáticas. A porta de policarbonato é transparente (pelo menos parcialmente), o que permite controlar o estado dos dispositivos sem abri-los. A placa frontal tem a cor cinza RAL 7035 e a traseira é preta. Os parafusos de fixação são de aço inoxidável, e a vedação da porta em borracha EPDM garante estanqueidade no nível IP44 — protegendo contra poeira e respingos de água.

O conjunto inclui um prensa-cabos PG-16, grampos de extremidade CLIPFIX 35-5 e parafusos de montagem com tampas.

Tomadas e configuração elétrica

No painel frontal estão montadas:

• duas tomadas monofásicas 230 V / 16 A (sistema francês com pino de aterramento, IP44),
• tomada industrial trifásica 400 V / 16 A (5P, IP44) — tomada vermelha Tipo 1385.

Cada tomada monofásica é protegida por um disjuntor de sobrecorrente C16 1P 10 kA, e a tomada de potência por um disjuntor C16 3P 10 kA. O barramento de alimentação total é 3F / 8M / 12 mm² com um conjunto de tampas. O cabeamento é feito com cabos H07V-K de seções de 2,5-4 mm² nas cores amarelo-verde (aterramento), preto (fase) e azul (neutro).

A corrente nominal do quadro é de 40 A, a tensão nominal é 230/400 V / 50 Hz AC. A capacidade de interrupção de curto-circuito chega a ≤ 10 kA, e o fator RDF é 0,7.

Segurança e proteção

A proteção contra contato indireto é garantida pelo interruptor diferencial 40 A / 30 mA / 4P Tipo A RCCB. Em caso de fuga de corrente, ele desliga todo o quadro em uma fração de segundo — esta é a proteção fundamental em qualquer canteiro de obras, onde a umidade e cabos danificados representam um risco real de choque elétrico.

A produção ocorre sob um sistema de gestão certificado pela TÜV SÜD (ISO 9001:2015), o que significa qualidade repetível e total rastreabilidade dos componentes.

Normas e certificados

O invólucro cumpre os requisitos da norma IEC 670, os dispositivos modulares seguem a IEC 61009-1 / EN 61009-1, e os disjuntores seguem as normas CSN EN 60898 e SN EN 60947-2. O conjunto possui certificação CE, e a identificação do fabricante é DV-6947-F.
