Quadro de distribuição de obra TD-S/FI 32A 16A 4x230V tomadas Mennekes Doktorvolt 2466 DV-2466-F

Invólucro resistente às condições atmosféricas

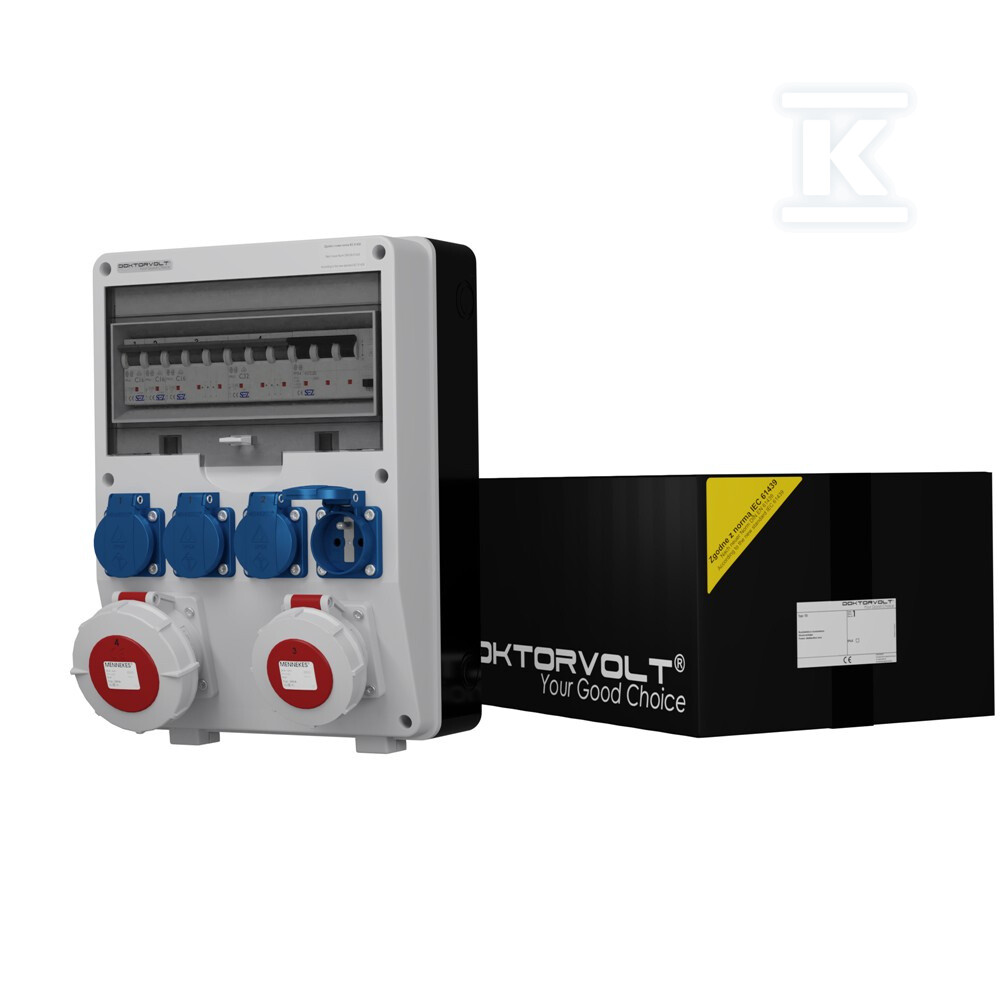

O quadro de distribuição de construção em invólucro de tecnopolímero com dimensões de 360 × 250 × 185 mm é ideal para situações onde a mobilidade e a resistência são fundamentais. A placa frontal é mantida na cor cinza RAL 7035, e a placa traseira é preta. A porta de policarbonato garante resistência a impactos, e a vedação de borracha EPDM protege o interior contra humidade e poeira. O grau de proteção IP44 do invólucro é complementado pelas tomadas industriais Mennekes de classe IP67 — estas últimas podem ser operadas com segurança mesmo sob chuva.

A montagem de sobrepor permite uma suspensão rápida em paredes ou postes sem adaptadores adicionais. O conjunto inclui um prensa-cabos PG-16 e parafusos de montagem com tampas — tudo pronto para instalação.

Conjunto de tomadas e aparatos de proteção

O quadro de distribuição está equipado com duas tomadas industriais Mennekes (vermelhas) para alimentação de equipamentos trifásicos:

• 400 V / 32 A (tipo 240A) - suficiente para máquinas de soldar, betoneiras ou geradores,
• 400 V / 16 A (tipo 228A) - para máquinas de construção menores e ferramentas elétricas.

Ambas as tomadas industriais possuem grau de proteção IP67, o que significa estanqueidade total em caso de imersão de curta duração — útil em estaleiros de obras lamacentos.

Adicionalmente, foram instaladas quatro tomadas monofásicas 230 V / 16 A no sistema francês (com pino de terra), destinadas à alimentação de ferramentas elétricas, iluminação de trabalho ou carregadores. A sua classe de estanqueidade é IP44, pelo que são adequadas para uso exterior com precaução.

A segurança é garantida por um conjunto completo de aparatos: um interruptor diferencial 40 A / 30 mA, 4-polos, tipo A (SEZ), dois disjuntores para as tomadas industriais C16 e C32 (3-polos) com capacidade de curto-circuito de 10 kA cada, e dois disjuntores para as tomadas monofásicas - 2 × C16 (1-polo), cada um também de 10 kA.

O interruptor diferencial tipo A protege contra contactos indiretos — um pilar de segurança em qualquer posto de trabalho.

Cablagem e parâmetros de funcionamento

A cablagem foi executada com cabos de controlo H07V-K com secções de 2,5-6 mm² nas cores conforme a norma: condutor de proteção amarelo-verde, neutro azul, fase preto.

A corrente nominal do quadro é de 40 A, a tensão nominal é de 230/400 V, e a capacidade de curto-circuito é de ≤10 kA. O fator RDF de 0,7 permite um planeamento realista da carga da instalação de construção. O invólucro opera com uma tensão nominal de até 1000 V, e o barramento de ligação garante uma conexão sólida de todos os elementos modulares.

Certificados e conformidade com normas

O fabricante implementou um sistema de gestão de qualidade certificado pela TÜV SÜD (ISO 9001:2015), o que se traduz na repetibilidade do processo de produção e controlo de qualidade em cada etapa.

O invólucro cumpre os requisitos das normas:

• CE
• CEI-23-48/49
• IEC 670

O interruptor diferencial está em conformidade com:

• IEC 61009-1
• EN 61009-1
• PN-EN-61009-1

Os disjuntores cumprem:

• CSN EN 60898
• SN EN 60947-2

O conjunto cumpre também os requisitos das diretivas CPR e RoHS.
