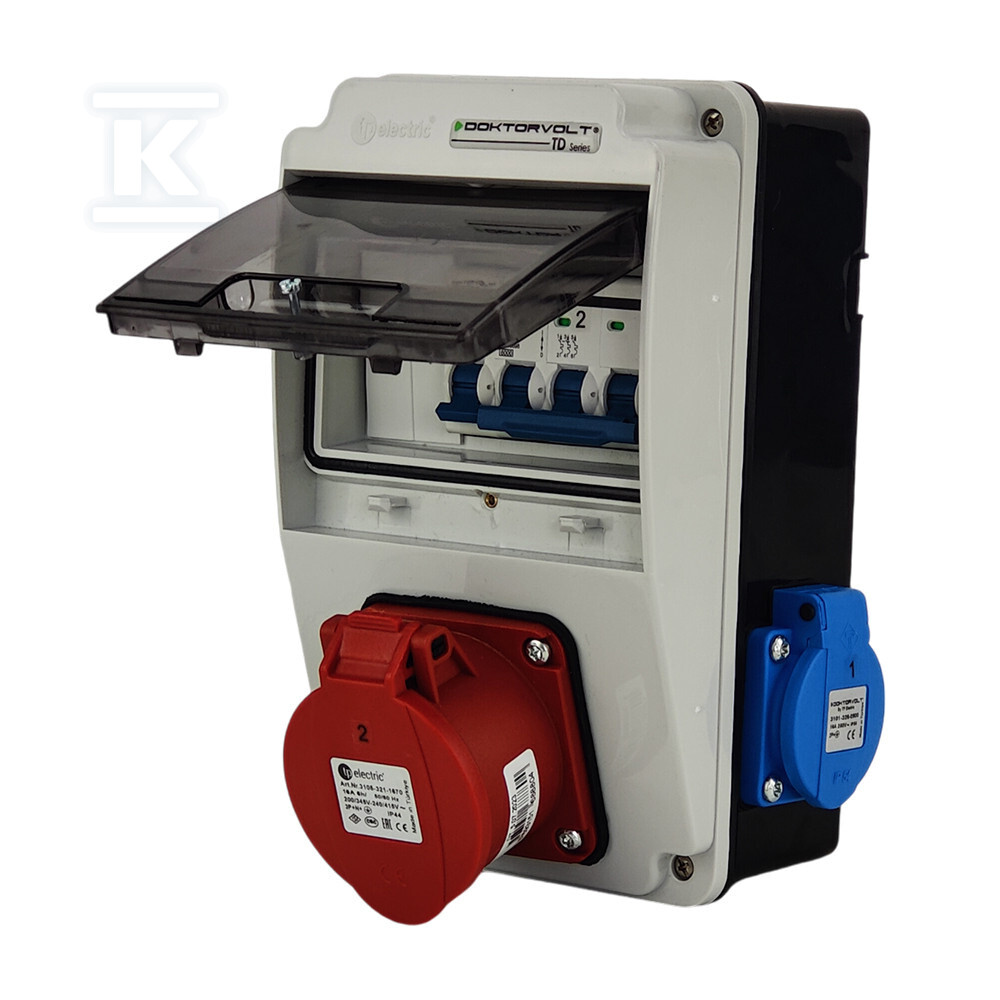

Quadro de distribuição de obra XS-S 16A 2x230V IP44 tomadas Doktorvolt DV-2144-F

Equipando o canteiro de obras com uma alimentação fiável

O quadro de distribuição de obra DV-2144-F da série XS é uma solução completa para a distribuição de energia elétrica em canteiros de obras, oficinas e trabalhos de renovação. O dispositivo fornece duas tomadas monofásicas de 230V (tipo E com pino de proteção) e uma tomada trifásica CEE 400V - permitindo que uma única caixa satisfaça as necessidades tanto de ferramentas elétricas monofásicas como de máquinas industriais mais potentes.

A caixa de plástico garante um grau de proteção IP44, o que significa resistência ao pó e a salpicos de água de qualquer direção. O material é adicionalmente resistente à radiação UV, pelo que a caixa não se degrada sob exposição solar intensa - uma característica importante para o trabalho em canteiros de obras abertos durante toda a estação.

Proteções e parâmetros elétricos

A proteção dos circuitos é feita por dois disjuntores: B16 (monopolar, 6 kA) para as tomadas monofásicas e C16 (tripolar, 6 kA) para proteger a tomada trifásica. A capacidade de curto-circuito ao nível de ≤6 kA permite a utilização segura do quadro em instalações equipadas com disjuntores de proteção de montante rápidos.

Todos os condutores internos são H07V-K 2,5 mm² fabricados pela Bitner - cabo de proteção com isolamento amarelo-verde, neutro na cor azul e fase na cor preta. A corrente nominal é de 16 A com uma tensão de trabalho de 230/400 V e uma frequência de 50 Hz. O fator de carga intermitente RDF ao nível de 0,8 informa sobre a sobrecarga temporal permitida - uma informação útil na seleção para dispositivos com regime de trabalho cíclico.

Construção e prontidão para o trabalho

A caixa tem dimensões de 224 × 133 × 110 mm e é muito leve, o que facilita o transporte entre postos de trabalho. Na placa frontal encontra-se uma janela de inspeção que permite o acesso rápido aos módulos internos sem a necessidade de desmontar toda a caixa.

O conjunto inclui buchas de expansão e dois prensa-cabos de borracha para a introdução dos cabos de alimentação - a instalação numa parede ou poste é uma questão de poucos minutos. A cablagem vem preparada de fábrica, pelo que a equipa de montagem poupa tempo em soldaduras ou aperto de terminais.

O dispositivo funciona em temperaturas de -25 °C a +50 °C, o que o torna adequado tanto para manhãs frias de outono como para dias de calor intenso no meio do verão.

Certificados e conformidade com normas

O quadro de distribuição cumpre os requisitos da norma IEC 61439, que confirma a resistência mecânica e a capacidade de funcionamento em condições de choque. A produção é realizada num sistema de gestão de qualidade certificado pela TÜV SÜD ISO 9001:2015, e a declaração CE atesta a conformidade com as diretivas da União Europeia relativas à segurança elétrica.
