Quadro de distribuição de obra XS-S 32A 2x230V IP44 tomadas Doktorvolt DV-5077-F

Equipamento completo para canteiro de obras

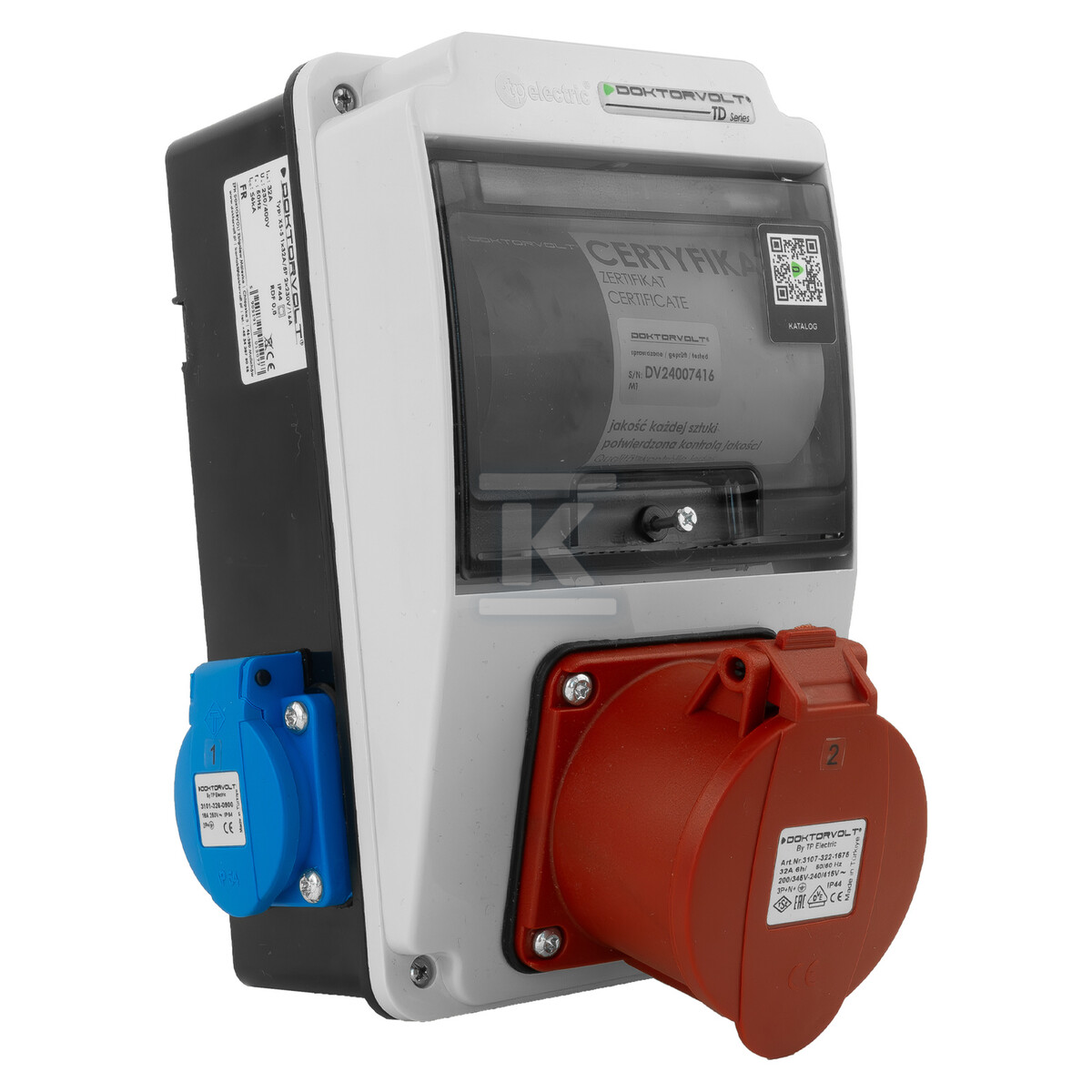

O quadro de distribuição para construção DV-5077-F é um dispositivo de distribuição pronto para uso, projetado para alimentação temporária em canteiros de obras, armazéns e oficinas. A caixa de plástico na cor cinza (frente) e preta (trás) contém toda a aparelhagem de distribuição — não é necessário comprar nada adicional nem realizar o cabeamento por conta própria.

A configuração das tomadas inclui duas tomadas monofásicas Tipo E (230V, 16A, com pino de proteção) e uma tomada trifásica CEE (400V, 32A). Esta combinação permite conectar simultaneamente tanto pequenas ferramentas manuais (beradeiras, esmerilhadeiras) quanto máquinas maiores que exigem alimentação trifásica — betoneiras, compressores ou bombas.

A segurança é garantida por dois disjuntores: B16 (monopolar) protegendo os circuitos monofásicos e C32 (tripolar) protegendo a tomada CEE. A corrente de curto-circuito nominal é ≤6 kA — o suficiente para as condições típicas de construção.

O cabeamento foi realizado com cabos da marca Bitner da gama H07V-K com seção de 2,5/4 mm². Os condutores de proteção possuem isolamento amarelo-verde, os neutros — azul, e os de alimentação — preto. A coloração facilita a identificação durante eventuais modificações na instalação.

Condições de trabalho e resistência

O grau de proteção IP44 significa a estanqueidade da caixa contra corpos sólidos acima de 1 mm e proteção contra respingos de água de qualquer direção. Para um quadro de distribuição operando ao ar livre, este é o mínimo necessário para a exploração diária na obra — protege contra a poeira levantada durante o corte de materiais e o contato acidental com a água.

A caixa é resistente à radiação UV, o que é importante para a exposição solar de vários meses. O material não rachará nem se deformará sob a influência da temperatura na faixa de -25°C a +50°C — o quadro de distribuição funcionará tanto em trabalhos de acabamento no outono quanto na montagem de estruturas no inverno.

As dimensões compactas de 224 × 133 × 110 mm permitem montar o dispositivo mesmo em espaços apertados — em postes de cercas, andaimes ou dentro de contêineres de alojamento. A janela de inspeção permite um acesso rápido aos terminais sem a necessidade de desmontar toda a caixa.

Certificados e finalidade

O fabricante declara conformidade com a norma IEC 61439, que define os requisitos para quadros de distribuição de corrente alternada. O sistema de gestão de qualidade DOKTORVOLT é certificado pelo TÜV SÜD de acordo com a ISO 9001:2015 — uma confirmação da repetibilidade dos processos de produção e do controle de qualidade de cada unidade.

O quadro de distribuição DV-5077-F pertence à série XS — dispositivos de distribuição estacionários destinados à alimentação temporária. O coeficiente RDF de 0,8 informa sobre a capacidade de carga contínua para o caráter cíclico de trabalho típico de um canteiro de obras.

O conjunto inclui buchas de montagem e dois prensa-cabos de borracha para a entrada de cabos externos — a instalação consiste em pendurar a caixa no local escolhido e conectar a linha de alimentação.
