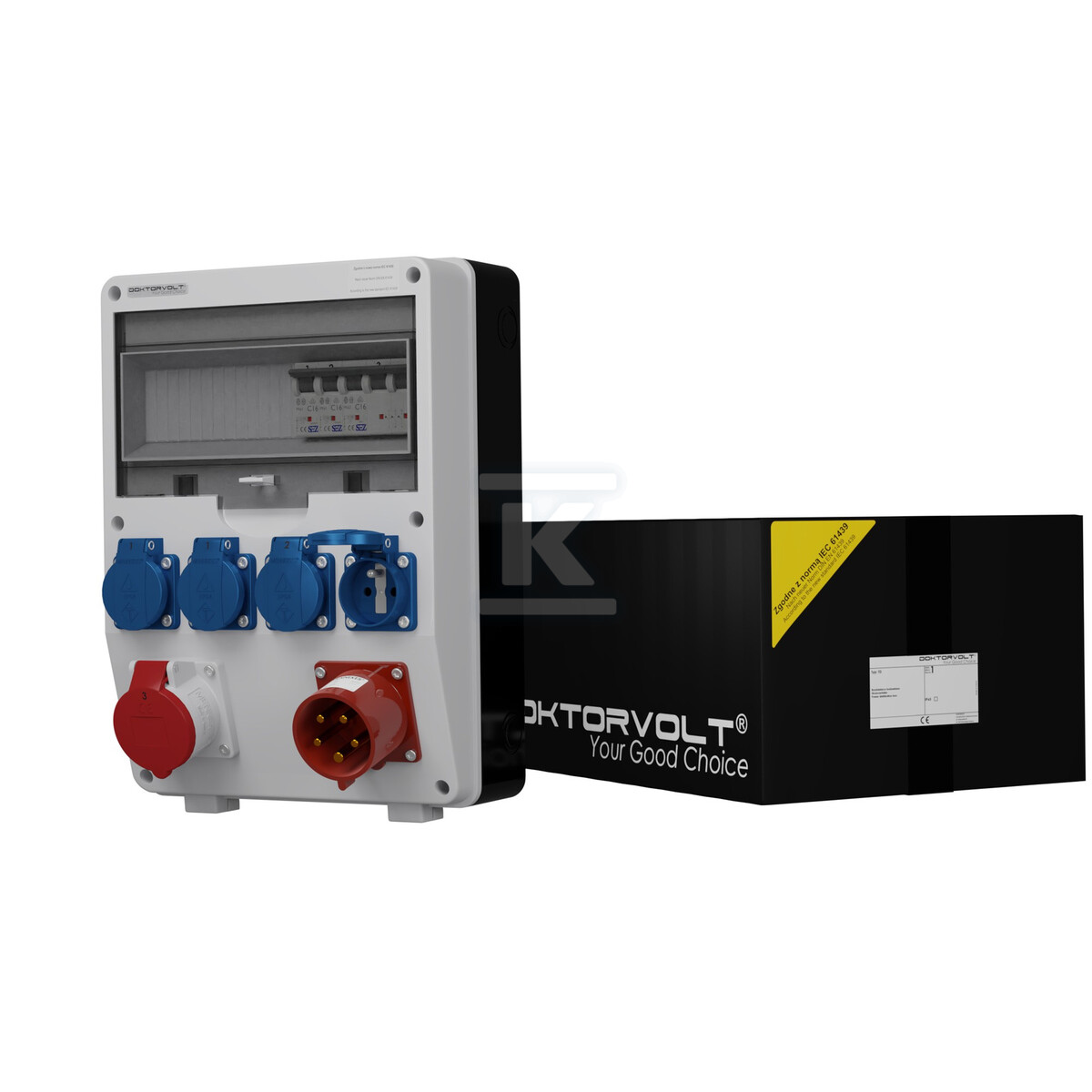

Quadro de distribuição de obra com ficha de consumo 32A TD-S 32A 16A 4x230V Schuko Doktorvolt 0267 DV-0267-D

Alimentação completa no canteiro de obras

O quadro de distribuição TD-S é um dispositivo de distribuição pronto para uso, projetado para a alimentação temporária de canteiros de obras, oficinas e áreas industriais. Equipado com uma ficha de ligação 400V 32A, permite a conexão com um único cabo ao distribuidor principal - sem necessidade de adaptadores ou configurações adicionais.

A caixa em tecnopolímero com dimensões de 360 × 250 × 185 mm acomoda-se em uma única linha de módulos e ocupa pouco espaço, mesmo em condições restritas. A placa frontal na cor cinza RAL 7035 combina bem com equipamentos técnicos típicos, enquanto a placa traseira na cor preta mascara a sujidade.

Tomadas, proteções e dispositivos

O equipamento inclui:

• Quatro tomadas Schuko (sistema alemão) 230V / 16A - para ferramentas manuais, iluminação de trabalho e pequenos equipamentos;
• Tomada industrial trifásica 400V / 16A - para máquinas de construção que exigem alimentação industrial;
• Ficha de ligação 400V / 32A / 5P - permite a rápida conexão à fonte de alimentação.

Cada tomada possui a sua própria proteção contra sobrecorrente - eliminando o risco de falha de todo o sistema em caso de sobrecarga num único circuito:

• Dois disjuntores C16 / 1P / 10kA protegem os circuitos 230V;
• Um disjuntor C16 / 3P / 10kA protege a tomada industrial 400V.

O barramento de ligação/distribuição 3F + N + PE /12mm² garante a distribuição correta da carga entre as fases. A cablagem foi realizada com cabo H07V-K com secções de 2,5 a 6 mm², o que garante resistência a danos mecânicos e carga prolongada.

Resistência e condições de trabalho

O grau de proteção IP44 garante a estanqueidade da caixa contra poeira e salpicos de água, permitindo o trabalho em áreas abertas. A junta de borracha EPDM mantém a flexibilidade mesmo em temperaturas negativas, e os parafusos de aço inoxidável não corroem sob a influência da humidade.

O prensa-cabos PG-16 incluído permite a introdução de cabos de alimentação sem acessórios adicionais.

Certificados e qualidade de fabrico

O fabricante implementou um sistema de gestão de qualidade certificado pela TÜV SÜD de acordo com a norma ISO 9001:2015. O quadro de distribuição cumpre os requisitos da diretiva CE, das normas IEC/EN 61008-1, bem como das regulamentações relativas a instalações de construção temporárias (CEI-23-48/49, IEC/EN/IEC670). Os disjuntores possuem certificados VDE que confirmam a conformidade com os padrões europeus de segurança.

Os fixadores de extremidade CLIPFIX 35-5 fixam o trilho DIN de forma estável, eliminando o risco de deslocamento dos dispositivos durante o transporte ou manipulação do equipamento.
