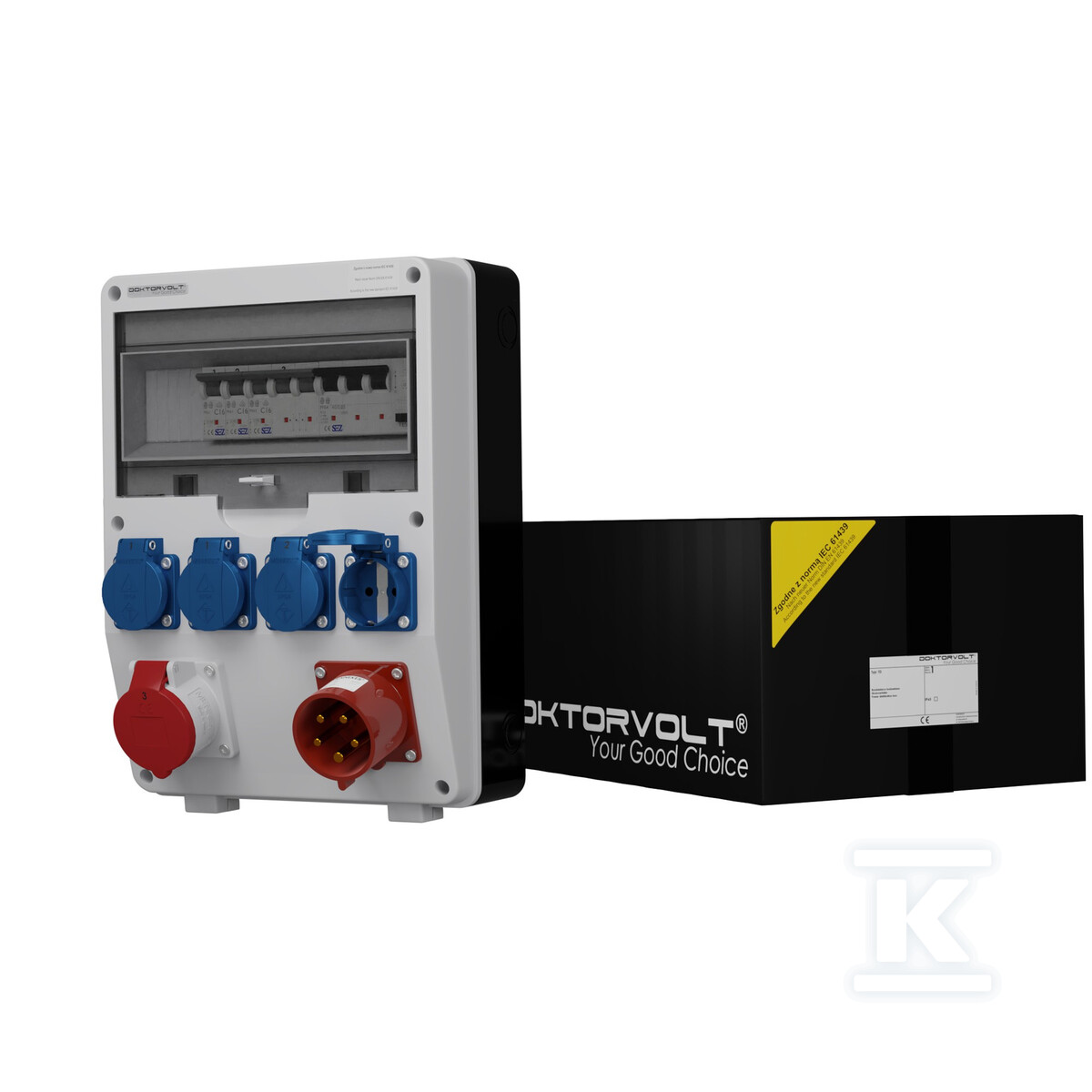

Quadro de distribuição de obra com ficha de consumo 32A TD-S/FI 16A 4x230V Schuko Doktorvolt 2534 DV-2534-D

Alimentação móvel no canteiro de obras e muito mais

O quadro de distribuição TD-S/FI é uma solução completa para a distribuição temporária de energia elétrica em condições onde é necessária uma ligação rápida e segura de múltiplos recetores simultaneamente. O dispositivo integra numa única caixa tomadas industriais de força, tomadas Schuko padrão e uma ficha de ligação - eliminando assim a necessidade de utilizar quadros de distribuição ou extensões adicionais.

A caixa de tecnopolímero com dimensões de 360 × 250 × 185 mm acomoda 12 módulos numa única linha e é adequada para montagem de superfície. A placa frontal na cor cinzenta RAL 7035 e a porta de policarbonato garantem resistência mecânica e durabilidade em utilização externa. O grau de proteção IP44 da caixa protege contra objetos >1 mm e salpicos de água - o suficiente para trabalhar em áreas abertas mantendo as precauções básicas.

Equipamento de tomadas e aparelhagem de proteção

O dispositivo está equipado com uma ficha de ligação (32A, cinco polos, IP44), que serve como entrada principal de alimentação. Graças a ela, o quadro de distribuição liga-se diretamente a uma tomada de força no local ou a um grupo gerador.

No interior encontram-se:

• Tomada de força - cinco polos 400V /16A, IP44. Destinada à alimentação de equipamentos industriais que requerem alimentação trifásica.
• Quatro tomadas Schuko - bipolares com pino de proteção 230V /16A, cada uma com classe de estanqueidade IP54. O grau de proteção superior ao da caixa torna-as resistentes ao pó e jatos de água - adequadas para uso próximo de fontes de humidade.
• Interruptor diferencial (RCCB) Tipo A - 40A /30mA, tetrapolar. Protege toda a instalação abaixo contra contactos indiretos.
• Proteções contra sobrecorrente: disjuntor C16 tripolar (10kA) para a tomada de força e dois disjuntores C16 unipolares (10kA) para as tomadas Schuko.

O barramento de ligação 3F /8M /12mm² com um conjunto de tampas organiza a cablagem interna.

Construção da caixa e condições de trabalho

A caixa opera com uma tensão nominal de até 1000V AC. Os parafusos de fixação são feitos de aço inoxidável - não corroem mesmo com exposição prolongada às condições atmosféricas. A junta de borracha EPDM mantém a elasticidade numa ampla gama de temperaturas.

O conjunto inclui um prensa-cabos PG-16 que permite a introdução do cabo de alimentação. Para a fixação no trilho DIN, utilizam-se os suportes de extremidade CLIPFIX 35-5.

A corrente nominal de todo o dispositivo é de 32A, com tensão de alimentação de 230/400V /50Hz. O fator de simultaneidade RDF de 0,8 permite projetar a instalação com uma certa margem de potência de reserva.

Normas e certificados

A produção é realizada num sistema de gestão certificado pelo TÜV SÜD ISO 9001:2015. A caixa cumpre os requisitos das normas CE, CEI-23-48/49 e IEC/EN/IEC61439 relativas a quadros de distribuição industriais. O interruptor diferencial está em conformidade com a IEC61009-1 e os disjuntores com a IEC61008-1. Todo o conjunto possui a marcação CE e aprovação VDE para dispositivos modulares.
