Quadro de distribuição de obra com ficha de consumo 32A, tomadas 16A 4x230V Schuko Mennekes Doktorvolt 2381 DV-2381-D

Alimentação abrangente para canteiros de obras e oficinas

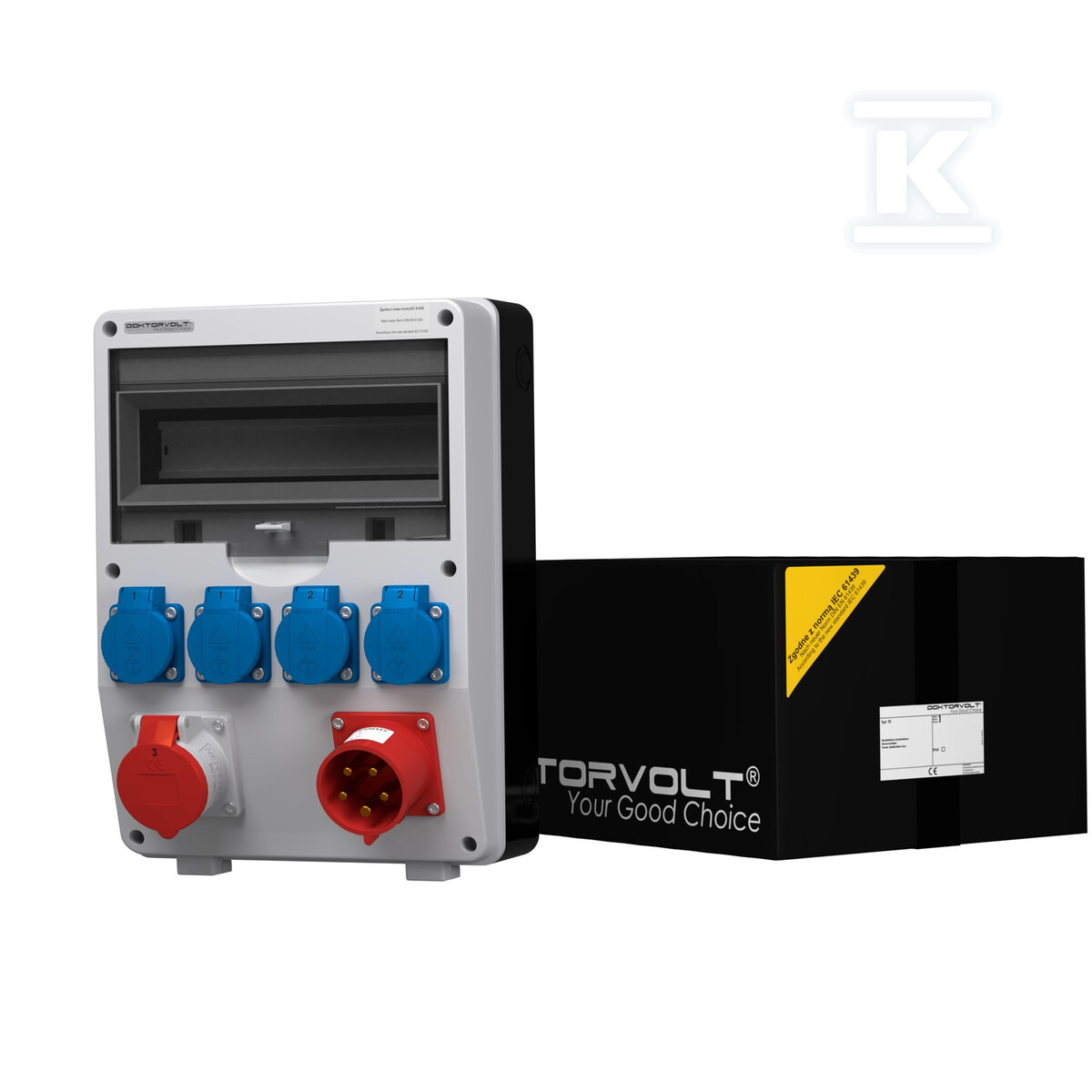

O quadro de distribuição portátil TD Doktorvolt é um dispositivo de distribuição portátil projetado para as exigentes condições de trabalho em canteiros de obras, instalações industriais e oficinas. A caixa Marlanvil fabricada em tecnopolímero possui painel frontal na cor cinza RAL 7035, painel traseiro preto e porta de policarbonato.

O dispositivo está equipado com quatro tomadas monofásicas 230V 16A no sistema alemão Schuko (Tipo F) da marca Mennekes. Além delas, você encontrará uma tomada industrial de cinco polos 400V 16A (vermelha, IP44) do mesmo fabricante e uma ficha de alimentação 32A para conectar um grupo gerador móvel ou outra fonte de alimentação.

Caixa e proteção contra intempéries

O grau de proteção IP44 protege contra corpos sólidos com diâmetro superior a 1 mm e contra respingos de água. A junta fabricada em borracha EPDM não se degrada com aberturas repetidas, e o aço inoxidável utilizado nos parafusos de montagem elimina o problema de corrosão das roscas. O conjunto inclui um prensa-cabos PG-16 que permite a entrada estanque de cabos de alimentação.

Alimentação e parâmetros elétricos

O quadro de distribuição opera com uma tensão nominal de 230/400V AC 50Hz e sua corrente nominal é de 80A. É possível alimentar simultaneamente uma esmerilhadeira angular, uma betoneira e iluminação de trabalho através das tomadas Schuko, enquanto equipamentos trifásicos mais pesados são alimentados pela tomada industrial.

O cabeamento interno é feito com cabos H07V-K com secções de 2,5-6 mm² em cores conformes com a norma: amarelo-verde (proteção), azul (neutro) e preto (fase). O trilho TH/TS 35 permite a montagem de elementos modulares adicionais, como disjuntores ou disjuntores diferenciais.

O dispositivo cumpre os requisitos da norma DIN 61439-3 e IEC 61439. A produção é realizada sob um sistema de gestão de qualidade certificado pelo TÜV SÜD de acordo com a norma ISO 9001:2015.

Dimensões e mobilidade

Com dimensões de 360 × 250 × 185 mm, o quadro de distribuição cabe entre as prateleiras de uma carrinha de transporte e tem um peso que permite a um único trabalhador transportá-lo facilmente entre postos de trabalho. A caixa compacta de sobrepor não requer embutimento nem fixações especiais — basta colocá-la no chão ou montá-la na parede utilizando os parafusos incluídos.

Um único dispositivo pode alimentar tanto pequenas ferramentas elétricas (berbequim, esmerilhadeira) como equipamentos trifásicos (betoneira, máquina de soldar transformadora).
