Quadro de distribuição de obra com interruptor TD-S/FI 32A 16A 3x230 tomadas Mennekes Doktorvolt 2503 DV-2503-F

Alimentação móvel no estaleiro de obras e muito mais

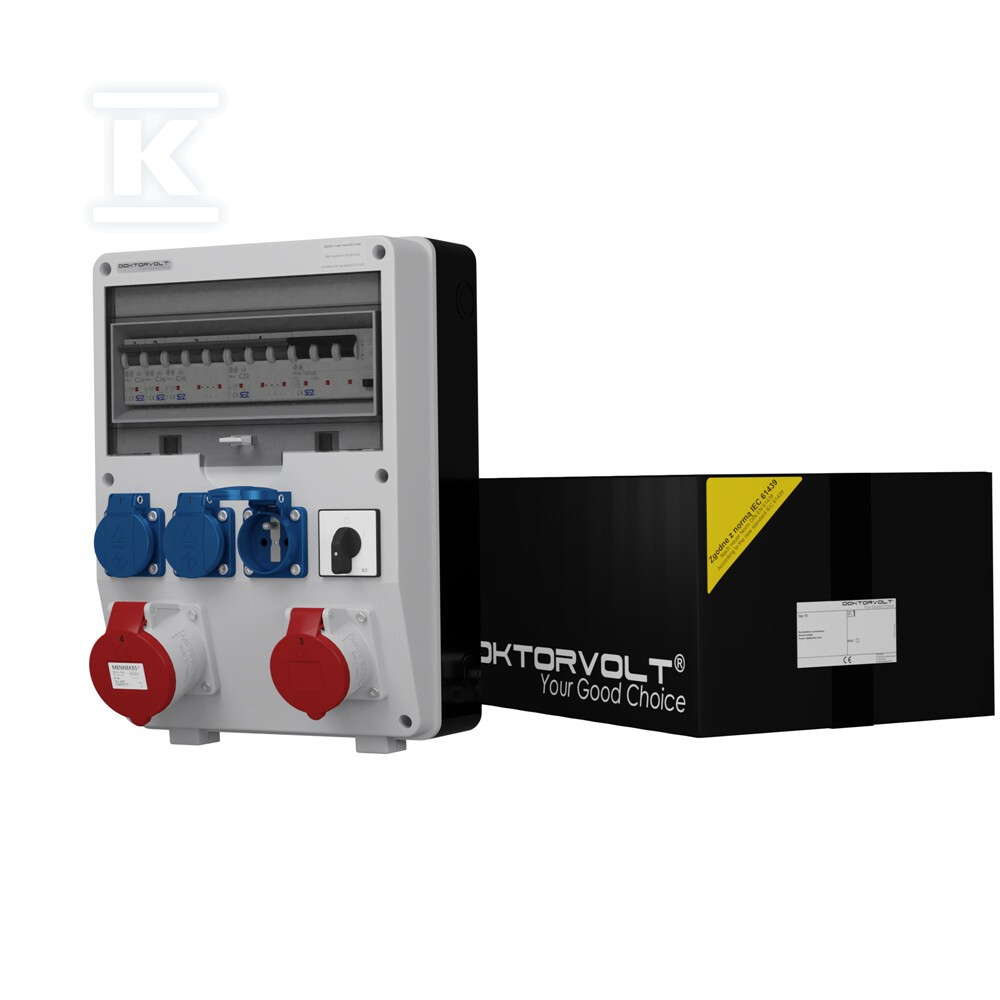

O quadro de distribuição de obra TD-S/FI da linha Doktorvolt é uma solução completa para instalações elétricas temporárias - em estaleiros de obras, oficinas, garagens e em trabalhos rodoviários. O fabricante equipou-o com duas tomadas de força Mennekes (400V - 32A e 16A) e três tomadas monofásicas 230V com pino de terra no sistema francês. Graças a isto, um único dispositivo permite alimentar tanto máquinas industriais pesadas como ferramentas elétricas ou iluminação.

A caixa com classe de estanqueidade IP44 protege os componentes contra poeira e salpicos de água - sendo, portanto, eficaz em áreas abertas mesmo com condições meteorológicas adversas. O interruptor rotativo integrado 0-1 permite o desligamento rápido de toda a alimentação com um único movimento da alavanca.

Caixa e construção

O corpo com dimensões de 360 × 250 × 185 mm acomoda uma única fila de módulos (12 módulos). A placa frontal é cinzenta (RAL7035), o que facilita a identificação no local de trabalho - a placa traseira permanece preta.

Os materiais da caixa foram selecionados com foco na durabilidade em condições de campo:

Elemento	Material
Corpo	tecnopolímero
Porta	policarbonato
Parafusos de montagem	aço inoxidável
Vedação	borracha EPDM

O barramento principal tem uma secção de 12 mm² e suporta três fases com um conjunto de tampas de proteção. Inclui um prensa-cabos PG-16 para a introdução dos cabos de alimentação.

Proteções e aparatos

A proteção contra choque elétrico é garantida pelo interruptor diferencial residual SEZ40A/30mA/4P Tipo A - eliminando o risco de contacto indireto em todos os circuitos simultaneamente. Cada tomada possui adicionalmente a sua própria proteção contra sobrecorrente:

• Tomada de força 32A/400V → disjuntor trifásico C32, 10 kA
• Tomada de força 16A/400V → disjuntor trifásico C16, 10 kA
• Tomadas 230V×3 → dois disjuntores monofásicos C16, cada um com 10 kA

A resistência à corrente de curto-circuito de todo o dispositivo é ≤10 kA com um fator RDF0,7 - o que significa uma carga contínua admissível ao nível de 70% da corrente nominal.

A produção é realizada num sistema de gestão certificado pela TÜV SÜD ISO9001:2015, e o dispositivo cumpre as normas CE e IEC61439 relativas a quadros de distribuição para instalações temporárias.

Aplicações práticas

Esta configuração é ideal para situações onde é necessária a alimentação simultânea de dispositivos com diferentes requisitos:

• Construção civil - betoneiras, máquinas de soldar, bombas num único posto de trabalho
• Trabalhos rodoviários - iluminação de trabalho + ferramentas elétricas manuais sem a necessidade de estender extensões por longas distâncias
• Eventos ao ar livre e áreas verdes - sistemas de som, iluminação de palco, pontos de restauração
• Oficinas e pavilhões industriais - alimentação de emergência para zonas de serviço

Pronto para ligar - basta introduzir o cabo de alimentação no prensa-cabos PG-16 e ligar ao barramento principal.
