Quadro de distribuição de obra com proteções Siemens pTD-S 32A 16A 4x230V tomadas Mennekes Schuko Doktorvolt 4852 DV-4852-D

Alimentação completa no canteiro de obras

O quadro de distribuição de construção pTD-S é um dispositivo de distribuição pronto para uso, destinado à alimentação temporária em canteiros de obras, oficinas e trabalhos rodoviários. A produção é realizada com base num sistema de gestão certificado pela TÜV SÜD - o que se traduz numa qualidade repetível dos processos de produção.

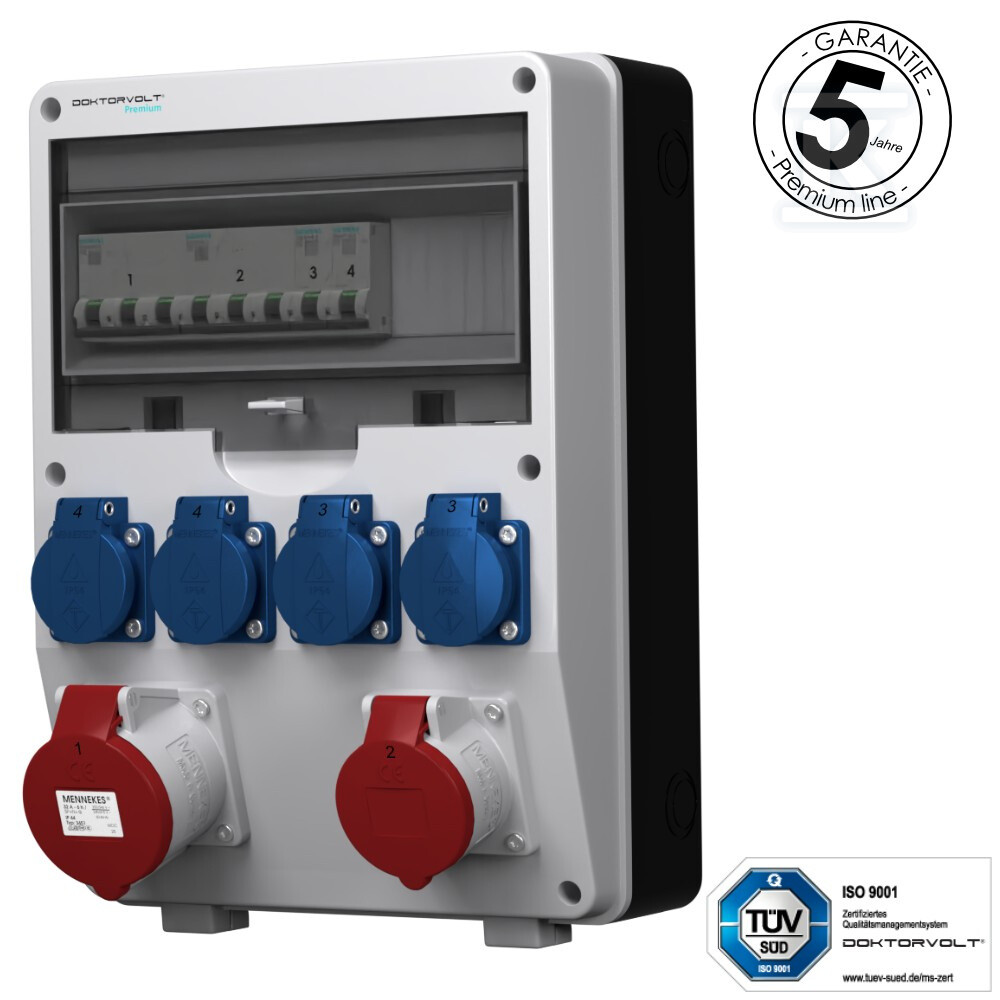

O invólucro fabricado em tecnopolímero garante resistência a impactos mecânicos e condições atmosféricas. A placa frontal tem a cor cinzenta RAL7035, enquanto a placa traseira é preta - todo o conjunto é selado com borracha EPDM. Os parafusos de montagem são feitos de aço inoxidável. As dimensões do invólucro são 360 ×260 ×125 mm, comportando 12 módulos numa calha TH/TS35. O grau de proteção do invólucro é IP44 e a tensão nominal é de 1000V. Inclui um prensa-cabos PG-16.

Acessórios elétricos e tomadas

O quadro está equipado com tomadas de potência - ambas na cor vermelha:

• 1× tomada de potência CEE tipo3451 - 32A /5P /400V /IP44
• 1× tomada de potência CEE tipo1385 - 16A /5P /400V /IP44

Ambas são protegidas por disjuntores (respectivamente C32/3P/6kA e C16/3P/10kA).

Estão também disponíveis quatro tomadas monofásicas Schuko (sistema alemão tipo F) com parâmetros de 230V /16A /IP54. Cada uma delas é protegida por um disjuntor individual C16/1P/10kA - graças a isto, a falha de um circuito não causa o desligamento dos restantes.

No interior, está montada uma barra de distribuição trifásica de 8 módulos /16mm², e toda a cablagem foi executada com cabos H07V-K (fios amarelo-verdes, pretos e azuis com secções de 2,5 a 6 mm²) em conformidade com as normas CPR e RoHS.

Parâmetros de funcionamento e normas

A corrente nominal do quadro é de 80A, a tensão de trabalho é de 230/400VAC a 50Hz. A corrente de curto-circuito máxima Icc não excede 10kA, e o fator de simultaneidade RDF é de 0,7.

O produto cumpre os requisitos da norma DIN61439-3, confirmados pelos certificados CE e IEC61439. Os disjuntores possuem adicionalmente os certificados CEBEC, IMQ e VDE. O invólucro cumpre os requisitos CEI-23-48/49 e IEC670.

Aplicação

O quadro é ideal para qualquer local onde seja necessária uma alimentação temporária fiável:

• canteiros de obras e áreas de projetos de infraestruturas,
• instalações industriais durante trabalhos de manutenção,
• oficinas automóveis e garagens,
• construção de casas unifamiliares,
• áreas verdes e eventos ao ar livre.

O dispositivo é entregue pronto para ligação - basta passar os cabos de alimentação pelo prensa-cabos PG-16 e ligá-los à barra principal. O fabricante oferece uma garantia de 5 anos.
