Quadro de distribuição de obra com proteções Siemens pTD-S/FI 32A 16A 4x230V tomadas Mennekes Schuko Doktorvolt 4845 DV-4845-D

Proteção completa no canteiro de obras e na oficina

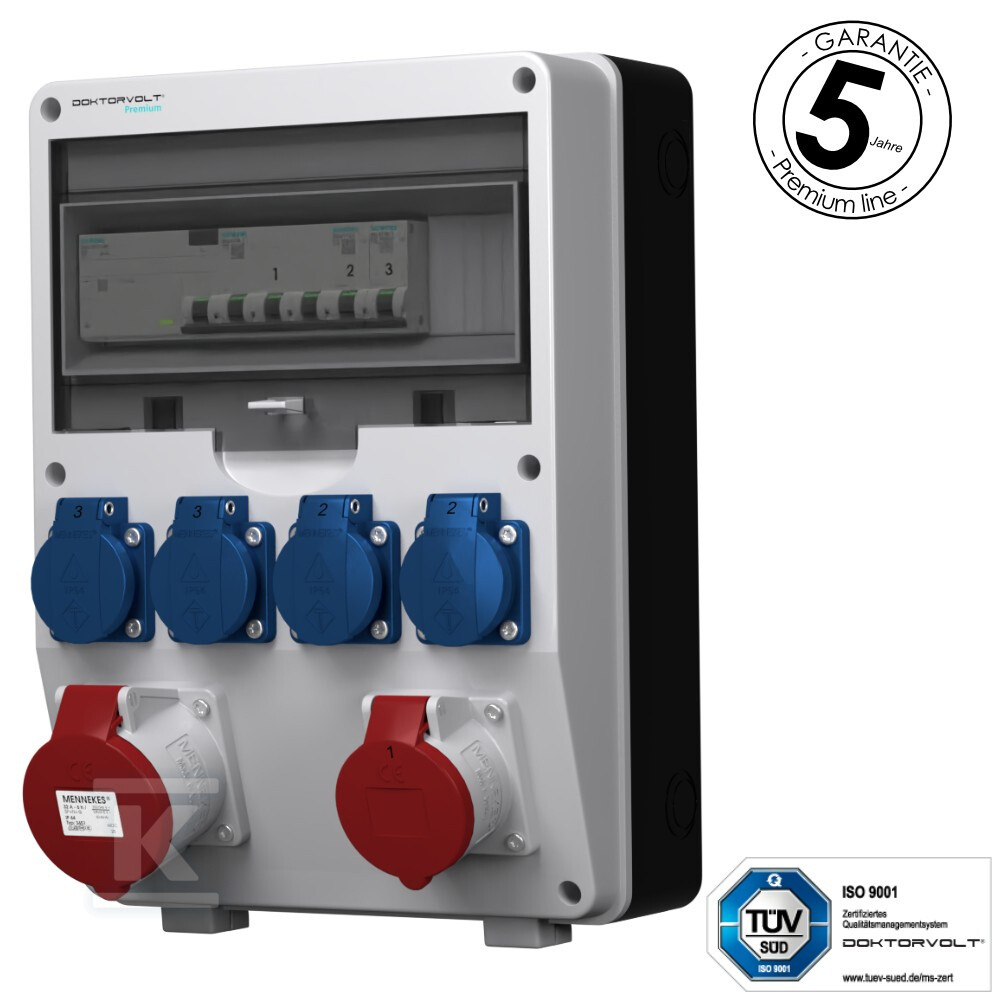

O quadro de distribuição para construção da série PREMIUM é um dispositivo de distribuição pronto para uso, alojado numa caixa de sobrepor que comporta 12 módulos dispostos numa única fila. As dimensões de 360 × 260 × 125 mm permitem a sua instalação na entrada do estaleiro, num poste temporário ou diretamente junto ao posto de trabalho. A caixa é fabricada em tecnopolímero — um material resistente a impactos e condições atmosféricas — com a placa frontal na cor cinzenta RAL 7035 e a parte traseira preta. A junta de borracha EPDM e os parafusos de aço inoxidável garantem uma estanqueidade de nível IP44, o que significa proteção contra objetos >1 mm e salpicos de água.

A caixa opera com uma tensão nominal de 1000 V, o que garante uma margem de segurança para as redes de distribuição padrão. O coeficiente RDF de 0,7 define a carga admissível em regime de funcionamento intermitente, típico de equipamentos de construção. O conjunto inclui um prensa-cabos PG-16 que permite a introdução de cabos de alimentação na barra trifásica (8 módulos, secção do condutor de 16 mm²).

No interior, encontrará quatro tomadas monofásicas Schuko (230 V, 16 A) com estanqueidade reforçada IP54, que funcionam perfeitamente mesmo sob chuva leve. Complementam o sistema duas tomadas industriais (400 V) — 32 A e 16 A — ambas com carcaça vermelha do Tipo 3451 e 1385, respetivamente, adaptadas para trabalho em condições de terreno difíceis. O sistema Schuko é o padrão alemão de tomadas bipolares com terra (2P+E), amplamente utilizado na Europa.

A proteção é assegurada por disjuntores. Dois monopolares C16 com capacidade de interrupção de curto-circuito ≤10 kA protegem os circuitos das tomadas Schuko; um disjuntor tripolar separado C16 protege a tomada industrial. O elemento crucial, no entanto, é o interruptor diferencial RCCB C40A /30 mA /4P, que protege adicionalmente a tomada industrial de 32 A contra correntes de fuga — uma proteção eficaz contra contactos indiretos, exigida em canteiros de obras.

A caixa cumpre os requisitos das normas CEI-23-48/49 e IEC 670. Os disjuntores possuem certificações CE, CEBEC, IMQ e VDE; os interruptores diferenciais possuem certificações VDE, EAC, CE e ÖVE. O fabricante implementou um sistema de gestão de qualidade certificado por uma entidade independente de acordo com a norma ISO 9001:2015, e o design do quadro cumpre os requisitos da norma IEC 61439. A cablagem com condutor H07V-K cumpre as diretivas CPR e RoHS.

O quadro está pronto para ligação — basta conectar o cabo de alimentação à barra principal e instalar as tampas do kit de montagem, que inclui parafusos de aço inoxidável.
