Quadro de distribuição de obra com proteções Siemens pTD-S/FI 32A 16A 4x230V tomadas Mennekes Schuko Doktorvolt 4869 DV-4869-D

Conjunto de distribuição completo para canteiros de obras e oficinas

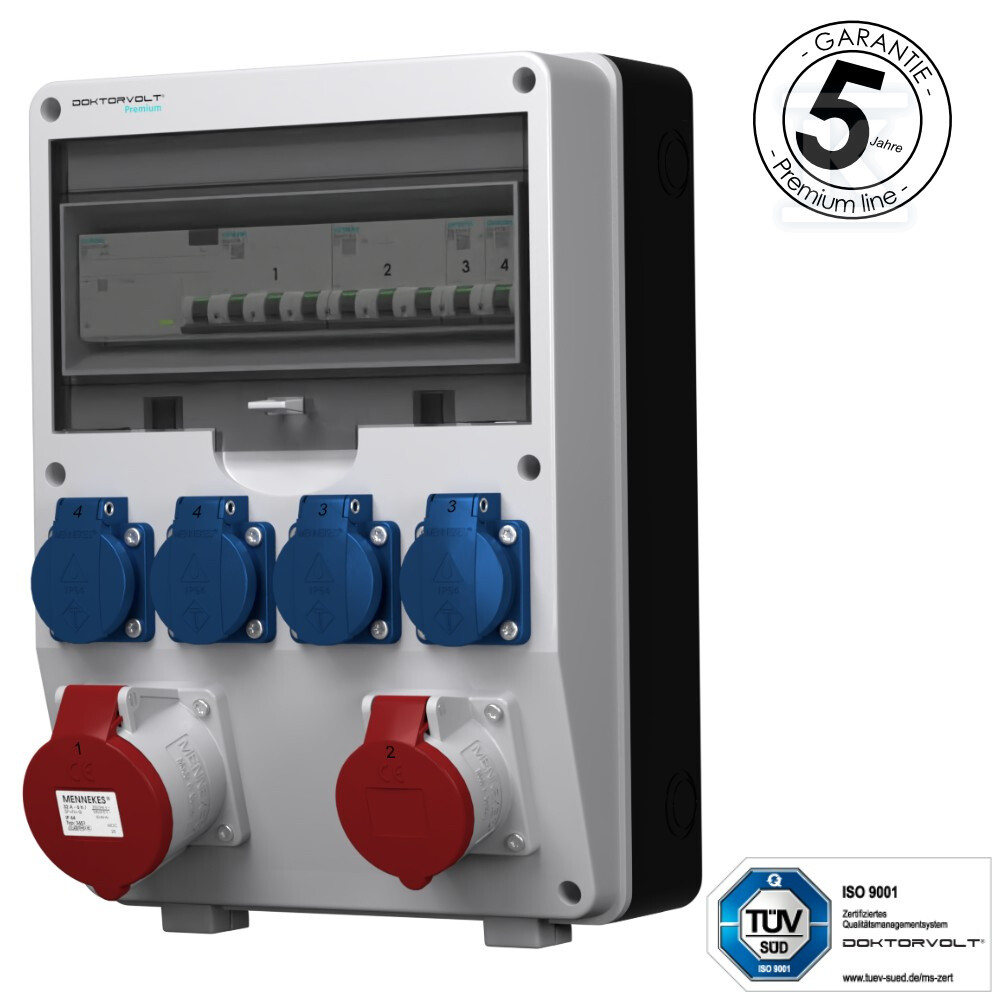

O quadro de distribuição de construção pTD-S/Fi é um dispositivo de distribuição pronto para uso da série PREMIUM da marca Doktorvolt. Em uma única caixa de sobrepor, encontra-se um sistema completo de proteção da marca Siemens e equipamentos de conexão testados da Mennekes - tanto tomadas industriais de potência quanto quatro tomadas no padrão alemão Schuko (tipo F). O produto é fornecido como um conjunto totalmente cabeado - basta conectar a alimentação e o trabalho pode começar.

A caixa com dimensões de 360 × 260 × 125 mm acomoda 12 módulos em um único trilho TH/TS 35. É fabricada em tecnopolímero - um material resistente a impactos e condições climáticas. A placa frontal tem a cor cinza RAL 7035, enquanto a placa traseira é preta. A porta é feita de policarbonato, a vedação de borracha EPDM e os parafusos de montagem de aço inoxidável. O grau de proteção da caixa é IP44, o que significa uma barreira eficaz contra objetos >1 mm e respingos de água. O conjunto inclui um prensa-cabo PG-16 que facilita a entrada dos cabos.

Tomadas e equipamentos - sistema de conexão completo

No painel frontal do quadro de distribuição estão montados:

Tipo	Parâmetros	Quantidade	IP
Tomada de potência Mennekes	400 V / 32 A / 5P	1 un.	IP44
Tomada de potência Mennekes	400 V / 16 A / 5P	1 un.	IP44
Tomada Schuko Mennekes	230 V / 16 A / tipo F	4 un.	IP54

As tomadas de potência são vermelhas (Tipo Mennekes correspondente 3451 e 1385) - sua classe de estanqueidade superior IP44 permite o uso ao ar livre, mesmo sob chuva. As quatro tomadas Schuko azuis possuem uma proteção ainda maior de IP54, o que significa estanqueidade contra poeira e proteção contra jatos de água de qualquer ângulo.

Proteções elétricas Siemens - sobrecorrente e diferencial residual

A segurança é garantida pelos componentes de marca Siemens:

• Interruptor Diferencial Residual (RCCB) - 40 A / 30 mA / 4P, tipo A - protege toda a instalação abaixo do quadro contra choques elétricos por contato indireto.
• Proteções contra sobrecorrente das tomadas de potência:
  • C32 /3P / 6 kA - para a tomada principal,
  • C16 /3P / 10 kA - para a tomada menor.
• Proteções contra sobrecorrente das tomadas Schuko:
  • Dois disjuntores C16 /1P / 10 kA - cada um protege um par de tomadas.

O barramento trifásico tem seção de 16 mm² e acomoda todo o cabeamento de fase-neutro e de proteção. Os cabos são do tipo multifilar H07V-K:

• amarelo-verde (proteção) - seção 2,5-4 mm²
• preto (fase) - seção 2,5-6 mm²
• azul (neutro) - seção 2,5-6 mm²

O fabricante recomenda o uso de cabos com seção não inferior à indicada acima para carga contínua.

Conformidade com normas e condições de trabalho

O quadro de distribuição atende aos requisitos da norma IEC 61439-3, o que confirma sua adequação como dispositivo de distribuição para uso em construção. A certificação da caixa inclui CE e CEI-23-48/49; os equipamentos Siemens possuem adicionalmente os certificados CEBEC, IMQ e VDE para disjuntores de sobrecorrente, e VDE, EAC e ÖVE para RCCB.

O dispositivo opera com tensão nominal de 230/400 V AC, corrente nominal de até 40 A e resistência de curto-circuito Icc ≤ 10 kA. O fator de simultaneidade RDF é de 0,7, o que permite estimar de forma realista a capacidade de carga durante o funcionamento simultâneo de vários receptores.

A produção é realizada sob um sistema de gestão certificado pelo TÜV SÜD (ISO 9001:2015).
