Quadro de distribuição de obra em suporte com cabo e contador 3F TD-S/FI SKHU 32A 2x230V Doktorvolt 0502 DV-0502-F

Solução completa para alimentação de canteiros de obras

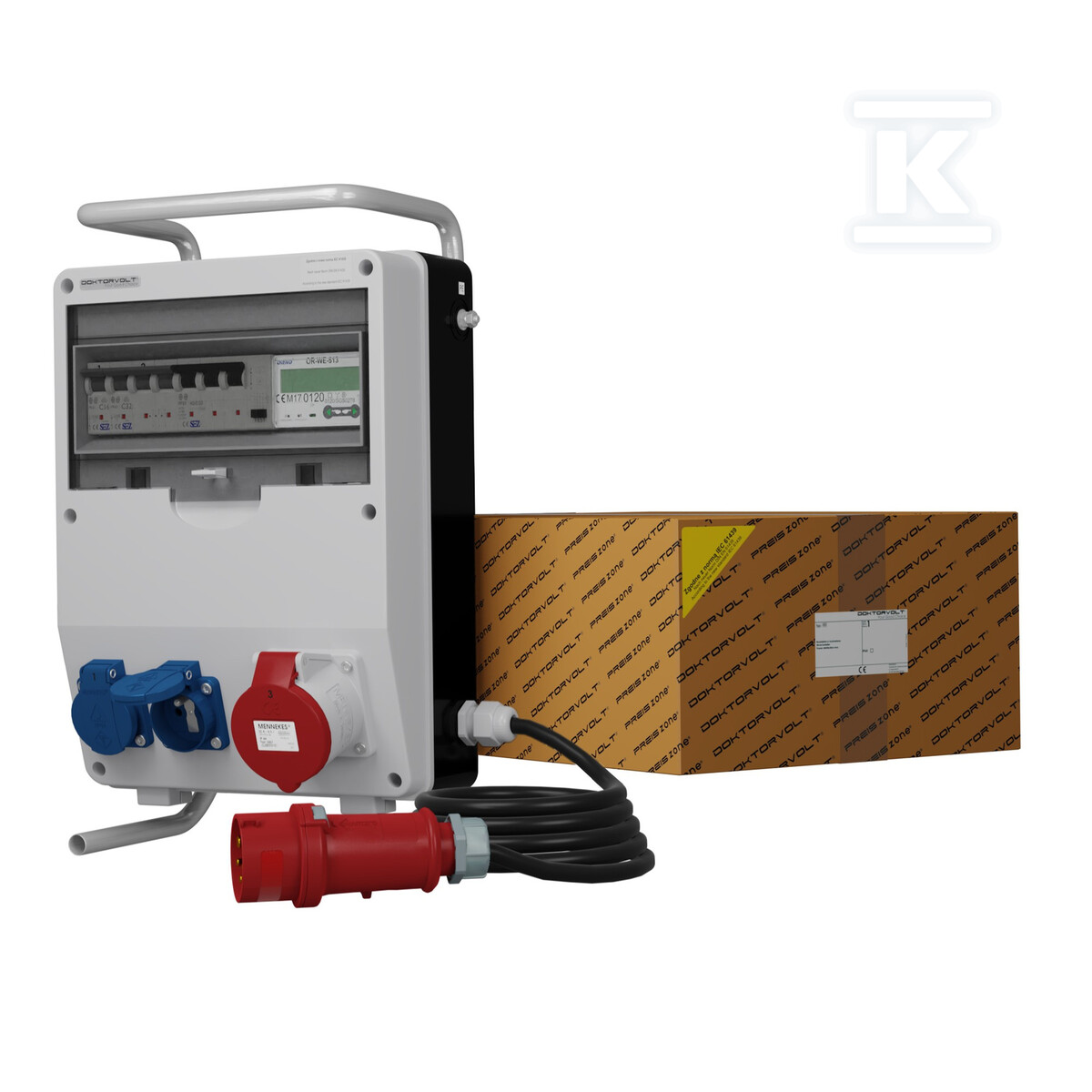

O quadro de distribuição trifásico portátil montado num suporte de alumínio é um dispositivo de distribuição pronto a usar, equipado com todos os elementos de proteção e medição necessários. A construção baseada numa caixa de tecnopolímero (painel frontal na cor cinzenta RAL 7035) garante a rigidez adequada mantendo uma massa baixa - o conjunto pesa cerca de 6 kg, o que permite deslocar livremente o quadro dentro da área de trabalho.

Distribuição de potência e circuitos de saída disponíveis

O dispositivo disponibiliza três circuitos de saída, cada um protegido por uma proteção contra sobrecorrente individual:

• Duas tomadas monofásicas - padrão francês (Tipo E) com pino de terra, 230 V / 16 A, fabricante Mennekes, classe de estanqueidade IP44.
• Uma tomada de força - trifásica CEE 400 V / 32 A, cor vermelha (Tipo CEE Tipo 3451), Mennekes, IP44.

Todas as tomadas são protegidas contra contacto indireto por um interruptor diferencial SEZ Tipo A com parâmetros de 40 A / 30 mA.

Proteções contra sobrecorrente e medição de energia

Circuito	Proteção	Característica
Tomadas monofásicas	disjuntor monopolar C16	curva C - resposta mais lenta a picos de corrente de curta duração
Tomada de força	disjuntor tripolar C32	curva C - resistência à curto-circuito ≤10 kA

O barramento 3F / 7M / 12 mm² distribui a potência entre os diversos circuitos internos.

O contador integrado LE-02d MID F&F regista o consumo de energia absorvida por todos os recetores ligados ao quadro - sistema trifásico 3 × 230/400 V AC, corrente nominal 5 A, máxima contínua até (80)A. O certificado MID confirma a legalização metrológica que permite a faturação entre as partes.

Cablagem, caixa e condições de trabalho

O quadro é fornecido como um dispositivo pronto para ligação imediata:

• Cabo de ligação H07RN-F - cabo de borracha com condutores de fase 5 × 4 mm², comprimento de cerca de 90 cm.
• Ficha CEE ProTOP Mennekes - cinco polos (5P) para tensão de 400 V / 32 A, grau de proteção IP44.
• Cabos de comando internos H07V-K com secções de 2,5 a 6 mm².

A caixa de sobrepor comporta 12 módulos de dispositivos modulares numa única fila; a tensão nominal de isolamento é de 1000 V. A junta de borracha EPDM mantém a estanqueidade IP44 - protege contra partículas sólidas com diâmetro superior a 1 mm e salpicos de água; parafusos de montagem em aço inoxidável; as dimensões da caixa são 360 ×250 ×185 mm, e após a montagem no suporte, o conjunto atinge uma altura de cerca de 495 mm. O prensa-cabos PG-21 permite a introdução de um cabo externo adicional.

Conformidade com normas

O fabricante implementou um sistema de gestão de qualidade certificado pela TÜV SÜD de acordo com as normas ISO:9001:2015 e IEC61439 relativa a quadros de distribuição de tipo série. A Diretiva de Baixa Tensão (marcação CE), a norma de construção de caixas CEI-23-48/49 e a IEC670 para acessórios auxiliares confirmam a segurança da construção. O interruptor diferencial cumpre adicionalmente a norma IEC61009‑1 para funções de proteção contra corrente de fuga AC pulsante tipo A. Os cabos de comando possuem o certificado CPR que confirma a sua reação ao fogo; todo o dispositivo está também em conformidade com a diretiva RoHS relativa a substâncias perigosas em equipamentos elétricos e eletrónicos.
