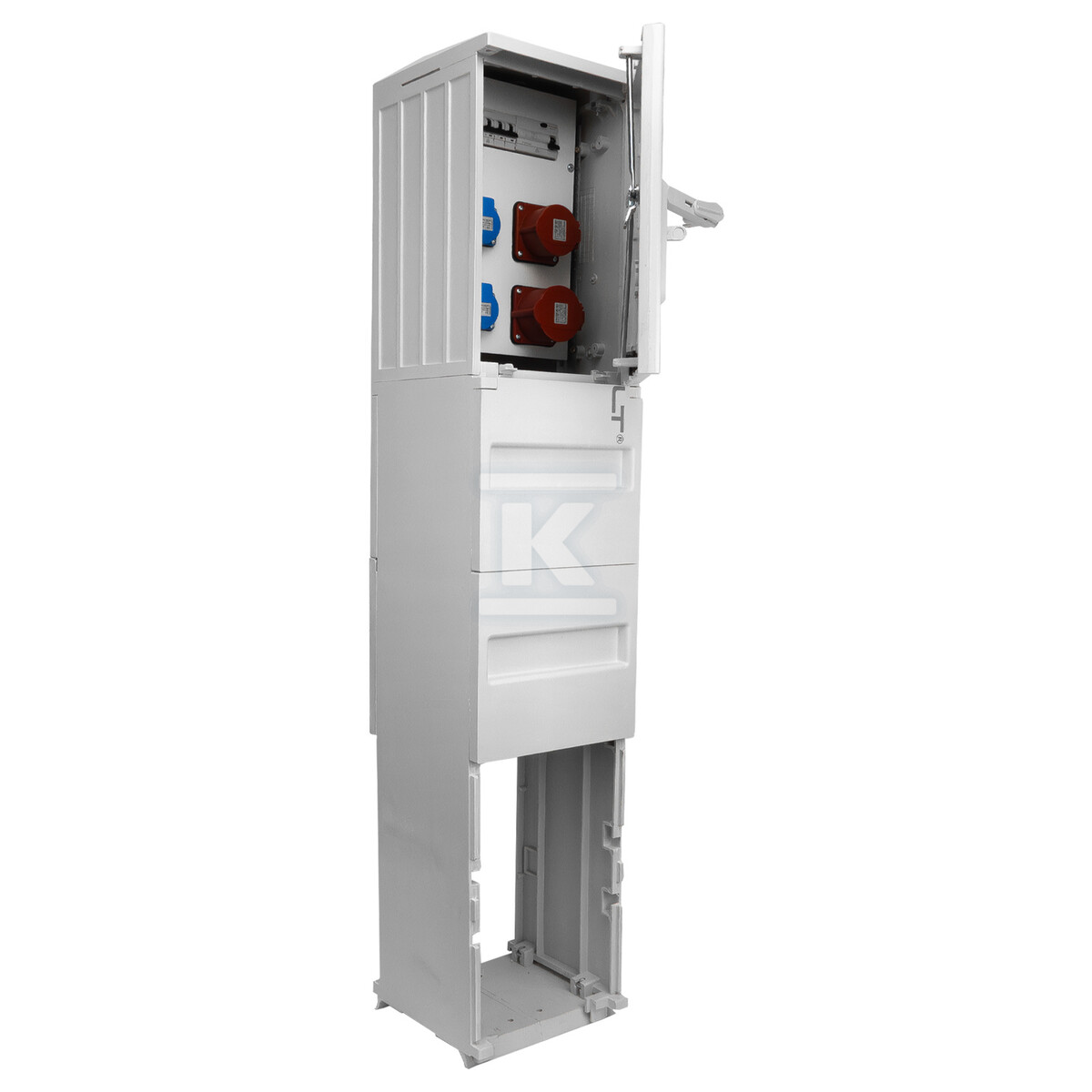

Quadro de distribuição em fundação 16A 32A CEE protegido 2x230V Schuko erbetka Doktorvolt DV-5572-D

Solução durável para alimentação de canteiros de obras

O quadro de distribuição de fundação é uma estação de distribuição completa projetada para montagem fixa no solo durante a fase de preparação do terreno para o investimento. Uma parte da caixa (600 mm) é enterrada no solo, enquanto a parte visível acima da superfície permite a conexão livre de dispositivos elétricos durante todo o ciclo de execução do investimento.

A caixa é fabricada em poliéster termofixo SMC (Sheet Moulding Compound) reforçado com fibra de vidro - um material resistente à corrosão, umidade e radiação UV. O conjunto inclui uma fechadura tipo HS (HSS) de aço temperado, que protege o acesso aos equipamentos contra pessoas não autorizadas.

Configuração de tomadas e circuitos de saída

O quadro oferece quatro tomadas:

Tipo de tomada	Tensão	Corrente
SCHUKO (2×)	230 V	16 A
CEE 3P+N+PE	400 V	16 A
CEE 3P+N+PE	400 V	32 A

As tomadas SCHUKO são protegidas por um disjuntor dedicado C16, 1P, 10 kA. Os circuitos de potência são operados por um disjuntor C16, 3P com a mesma capacidade de interrupção. O conjunto é complementado por um disjuntor diferencial residual 40 A / 30 mA / Tipo A, que monitora a fuga de corrente e interrompe a alimentação em caso de curto-circuito para a terra.

Os cabos internos são cabos de controle H07V-K com seção transversal de 2,5/6 mm² - condutor de proteção amarelo-verde, neutro azul, fase preto.

Segurança e conformidade com normas

O grau de proteção da caixa é IP44 - estanqueidade contra corpos sólidos acima de 1 mm e proteção contra respingos de água de qualquer direção. Após a abertura da porta, o IP cai para IP20.

O fabricante declara operação em temperaturas de -25 °C a +50 °C. A corrente de curto-circuito nominal convencional é ≤10 kA, e o fator RDF é 0,8.

O quadro atende aos requisitos da norma IEC 61439. A produção é realizada sob o sistema de gestão de qualidade TÜV SÜD ISO 9001:2015, e cada unidade passa por testes que resultam em um certificado de conformidade individual. Os equipamentos modulares Doktorvolt possuem certificação VDE.

Instalação e operação

A montagem consiste em posicionar o quadro na escavação previamente preparada e preencher o buraco compactando o solo ao redor da caixa. A parte inferior da caixa não requer vedação adicional - a construção é adaptada para o contato com o solo.

Antes da inicialização, deve-se verificar a continuidade dos condutores de proteção e o funcionamento do disjuntor diferencial residual através do botão de teste (T). O controle regular dos equipamentos modulares deve ocorrer periodicamente durante a operação da instalação de construção.

O modelo DV-5572-D pertence à série BV Doktorvolt - fabricante especializado em quadros de distribuição para construção desde a fundação da empresa em Malichów (voivodia de Opole) em 2013.
