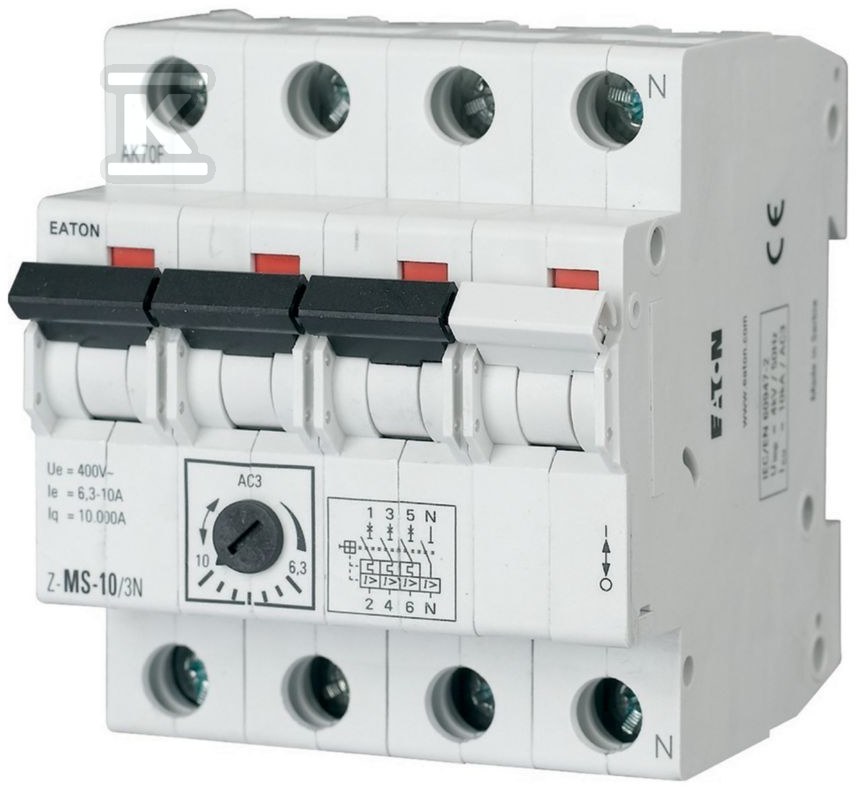

Disjuntor motor 3+N polos. Z-MS-10/3N 105006

Proteção de motores com controle total do circuito

O disjuntor motor Z-MS-10/3N é um dispositivo completo para a proteção e controle de circuitos de alimentação de motores elétricos. Graças ao design de 3+N polos, garante o controle simultâneo de três fases e do condutor neutro, o que assegura o funcionamento seguro da instalação.

Proteção contra sobrecarga e curto-circuito

O dispositivo é equipado com uma alavanca como elemento de acionamento, permitindo o controle manual, além de uma proteção térmica integrada. O gatilho magnético reage instantaneamente a curto-circuitos na faixa de 78-105 A, enquanto a proteção térmica protege contra sobrecargas prolongadas na faixa regulável de 6,3-10 A. Esta combinação oferece uma proteção abrangente tanto contra curtos-circuitos repentinos quanto contra o superaquecimento gradual dos enrolamentos.

Parâmetros de operação e compatibilidade

O disjuntor opera com uma tensão nominal de 400 V e corrente nominal de 10 A, atingindo uma potência de 4 kW para aplicações AC-3 em 400V. A construção inclui conexões por parafuso para os contatos principais, permitindo a conexão segura de cabos com seção transversal de até 25 mm². O grau de proteção IP20 protege contra o toque com os dedos e corpos sólidos maiores que 12 mm.

Montagem e dimensões do dispositivo

O dispositivo possui dimensões de 75 × 70,8 × 80 mm (altura × largura × profundidade), o que permite a montagem em trilho DIN TS35 padrão. O design compacto acomoda-se no espaço típico de painéis modulares, e a ausência de funções adicionais, como sensores de falta de fase ou contatos auxiliares, simplifica a instalação para aplicações motoras básicas.
