Disjuntor motor bipolar Z-MS-25/2 248400

Dispositivo de proteção completo para motores elétricos

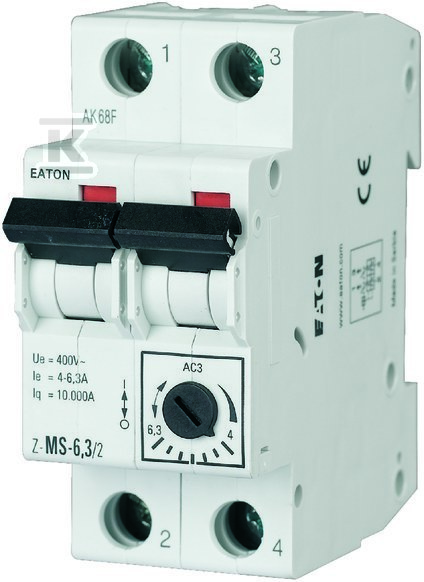

O disjuntor motor Z-MS-25/2 é um dispositivo bipolar de proteção contra sobrecarga e curto-circuito. O método de disparo magnético e o design completo em invólucro garantem uma proteção eficaz das instalações em painéis industriais.

Parâmetros de operação e possibilidades de aplicação

O dispositivo opera em uma tensão de 400V e fornece uma potência nominal de 11 kW para a categoria AC-3 nesta tensão, tornando-o adequado para a maioria das aplicações de motores padrão. A corrente nominal contínua é de 20A, e o intervalo de ajuste da unidade de disparo de sobrecarga pode ser regulado entre 16-25A, permitindo um ajuste preciso aos parâmetros de um motor específico.

A capacidade de interrupção de curto-circuito nominal é de 10 kA em 400V AC, o que garante a interrupção segura mesmo de correntes de curto-circuito significativas. O intervalo de ajuste da unidade de disparo magnético situa-se entre 250-325A, proporcionando flexibilidade na configuração do sistema de proteção.

Construção e parâmetros físicos

O invólucro compacto com dimensões de 80×36×75mm (comprimento/largura/altura) pesa apenas 0,244 kg, o que facilita a montagem em painéis e armários de controle. O grau de proteção IP20 garante resistência básica ao toque e à entrada de corpos estranhos com diâmetro superior a 12,5mm.

O dispositivo é equipado com uma alavanca como elemento de acionamento e conexão por parafuso nos contatos principais, o que garante conexões elétricas seguras e duradouras. O design completo em invólucro elimina a necessidade de cabeamento adicional ou montagem de componentes externos.

Segurança e condições de operação

O disjuntor possui proteção térmica integrada, que protege o motor contra danos causados por sobrecarga prolongada ou aumento da temperatura dos enrolamentos. O método de disparo magnético garante uma resposta imediata a correntes de curto-circuito, minimizando a duração do estado perigoso.

O dispositivo opera em uma temperatura ambiente de -25°C a +50°C, o que permite a instalação tanto em ambientes aquecidos quanto em condições industriais de temperatura elevada. A dissipação total de calor é de 8,3W, e a dissipação por polo é de 4,15W.

A montagem é feita em trilho DIN padrão, o que simplifica a instalação em sistemas de distribuição existentes. O produto cumpre os requisitos da diretiva RoHS relativa à restrição do uso de substâncias perigosas em equipamentos elétricos e eletrônicos.
