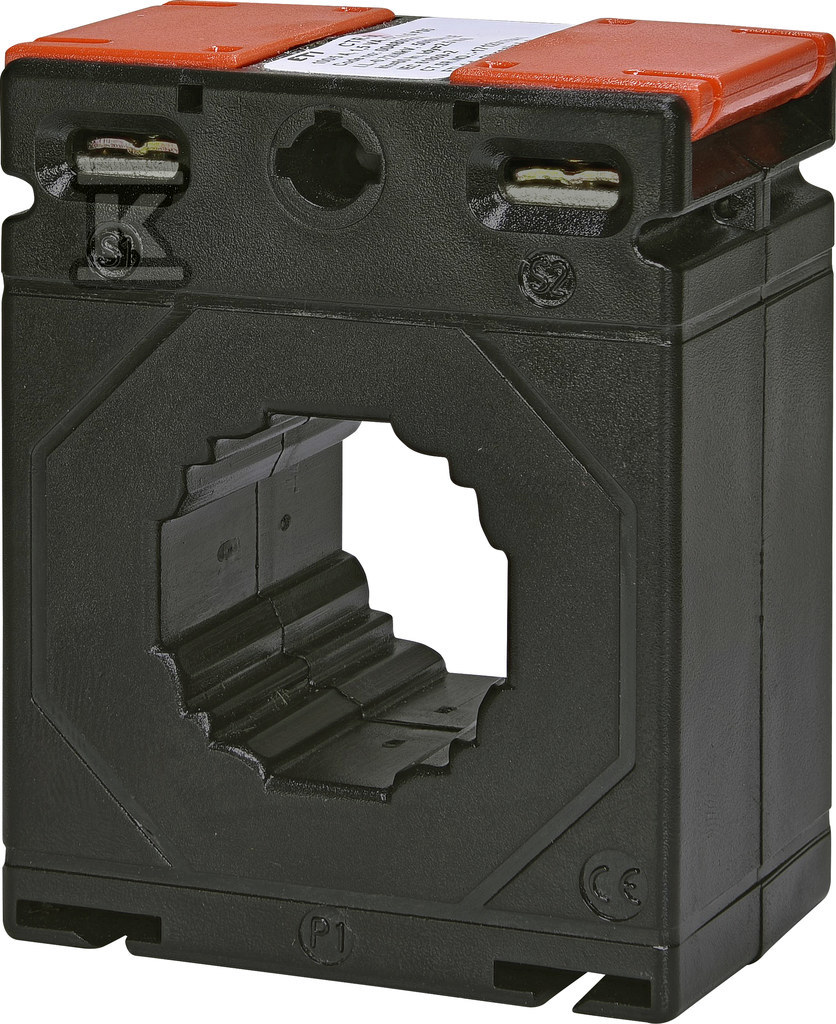

Transformador de corrente CTR-30 100/5 CL.0,5 004805504

Transformador de corrente para sistemas de controlo e medição

O transformador de corrente CTR-30 100/5 CL.0,5 é um dispositivo fiável concebido para trabalhar com analisadores de parâmetros de rede e sistemas de correção automática do fator de potência (PFC). A sua construção passante e a precisão das medições tornam-no um elemento ideal em instalações elétricas que exigem monitorização e controlo. Graças à classe de precisão 0,5, garante dados fiáveis, o que se traduz numa gestão eficiente da energia e segurança do sistema.

Construção e aplicação

Este transformador é caracterizado por um diâmetro de passagem de 30,5 mm e é adequado para medir correntes primárias com um valor de 100 A, transformando-as num sinal secundário de 5 A. A potência aparente nominal de 1,5 VA garante um funcionamento estável mesmo sob carga. A construção do dispositivo permite a montagem direta num barramento de corrente ou numa placa de montagem, graças aos suportes incluídos. Os terminais de ligação com tampa (IP20) garantem segurança e conveniência durante a instalação e operação. Fabricado em policarbonato com fibra de vidro (resistência ao fogo UL 94V-0), o transformador é durável e resistente a danos mecânicos.

Características e benefícios principais

• Medições precisas: A classe de precisão 0,5 garante leituras de corrente fiáveis, o que é fundamental para o correto funcionamento dos sistemas de controlo e medição.
• Versatilidade de aplicação: Projetado para trabalhar com analisadores de parâmetros de rede e sistemas PFC, tornando-o uma ferramenta versátil em várias instalações elétricas.
• Segurança de utilização: Os terminais de ligação com tampa (IP20) minimizam o risco de contacto acidental com elementos sob tensão.
• Durabilidade e resistência: A caixa fabricada em policarbonato com fibra de vidro garante resistência a danos mecânicos e fatores externos.
• Fácil montagem: Os suportes incluídos permitem uma montagem rápida e conveniente no barramento de corrente ou na placa de montagem.
• Ampla gama de temperaturas de trabalho: A possibilidade de operação numa gama de temperaturas de -20°C a +45°C permite a sua utilização em diferentes condições ambientais.
• Proteção contra curto-circuito: A corrente de curto-circuito térmica (Ith) de 64 x In e a corrente de curto-circuito dinâmica (Idyn) de 2,5 x Ith garantem a proteção do dispositivo em caso de curto-circuito na instalação.
