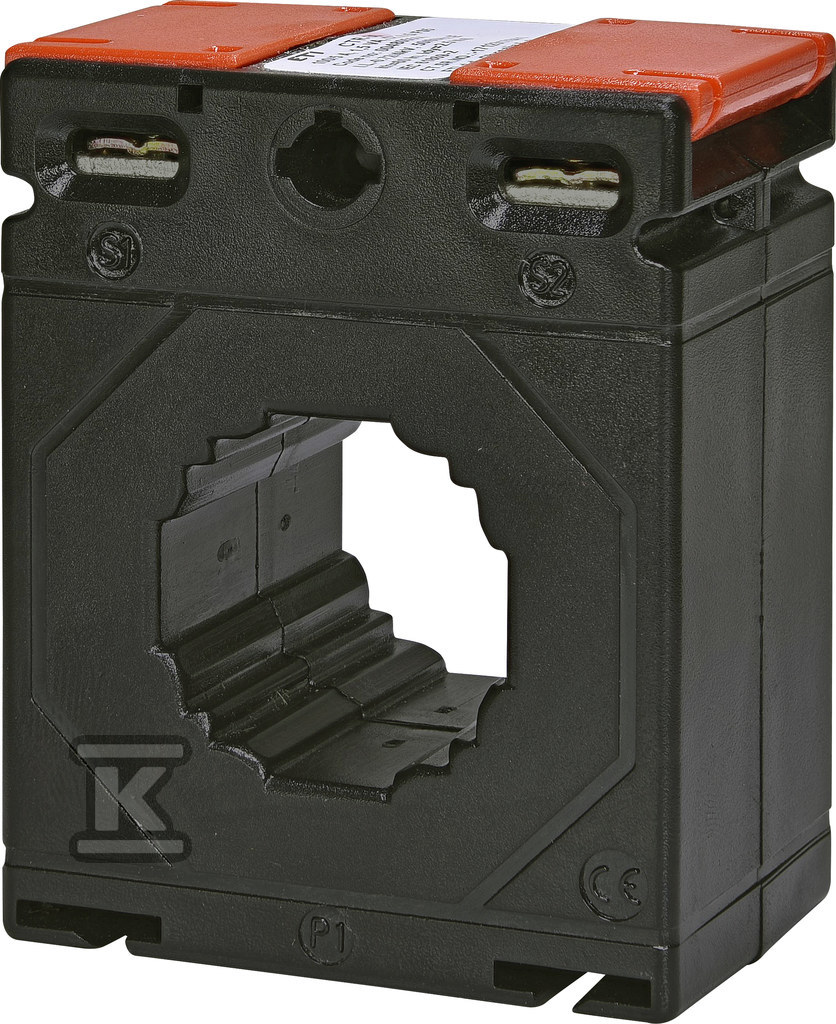

Transformador de corrente CTR-30 125/5 CL.0,5 004805506

Transdutor de corrente para sistemas de controlo e medição

O transdutor de corrente CTR-30 125/5 CL.0,5 é um dispositivo fiável e preciso, utilizado em sistemas de controlo e medição, analisadores de parâmetros de rede e sistemas de correção automática do fator de potência (PFC). A sua construção passante e design robusto garantem medições de corrente estáveis e precisas.

Construção e aplicação

Este transdutor é caracterizado por um diâmetro de passagem de 30,5 mm, o que permite uma passagem conveniente dos cabos. É concebido para trabalhar com circuitos com uma corrente primária nominal de 125 A, transformando-a numa corrente secundária segura e mensurável de 5 A. A potência aparente secundária nominal é de 2,5 VA. A classe de precisão 0,5 garante alta precisão nas medições, o que é crucial em aplicações industriais e energéticas exigentes.

Conforto de instalação e funcionalidades adicionais

O CTR-30 foi concebido tendo em mente uma instalação e ligação fáceis. O conjunto inclui:

• Suporte de cabos com parafuso de pressão – facilita a fixação estável do cabo de medição.
• Suporte de barras de corrente com parafuso de pressão – permite uma montagem rápida em barras de corrente padrão.
• Suportes para montagem em placa – proporcionam flexibilidade na instalação em diferentes configurações.

Além disso, o transdutor possui terminais de ligação com tampa (IP20), que aumentam a segurança de utilização e terminais de ligação universais para uma ligação fácil dos cabos. A caixa fabricada em policarbonato com fibra de vidro (resistência ao fogo UL 94V-0) garante durabilidade e resistência a fatores externos. A possibilidade de montagem direta numa barra de corrente ou numa placa de montagem aumenta a versatilidade do dispositivo.

Parâmetros de funcionamento e segurança

O transdutor funciona a uma temperatura ambiente de -20°C a +45°C, o que permite a sua utilização numa ampla gama de condições ambientais. A tensão do sistema pode ser de até 720 V com uma frequência de 50/60 Hz. Garante um alto nível de segurança graças à corrente de curto-circuito térmica (Ith) de 66 x In e à corrente de curto-circuito dinâmica (Idyn) igual a 2,5 x Ith. A classe de isolamento E (120°C máx.) garante um funcionamento fiável em condições de operação difíceis.
