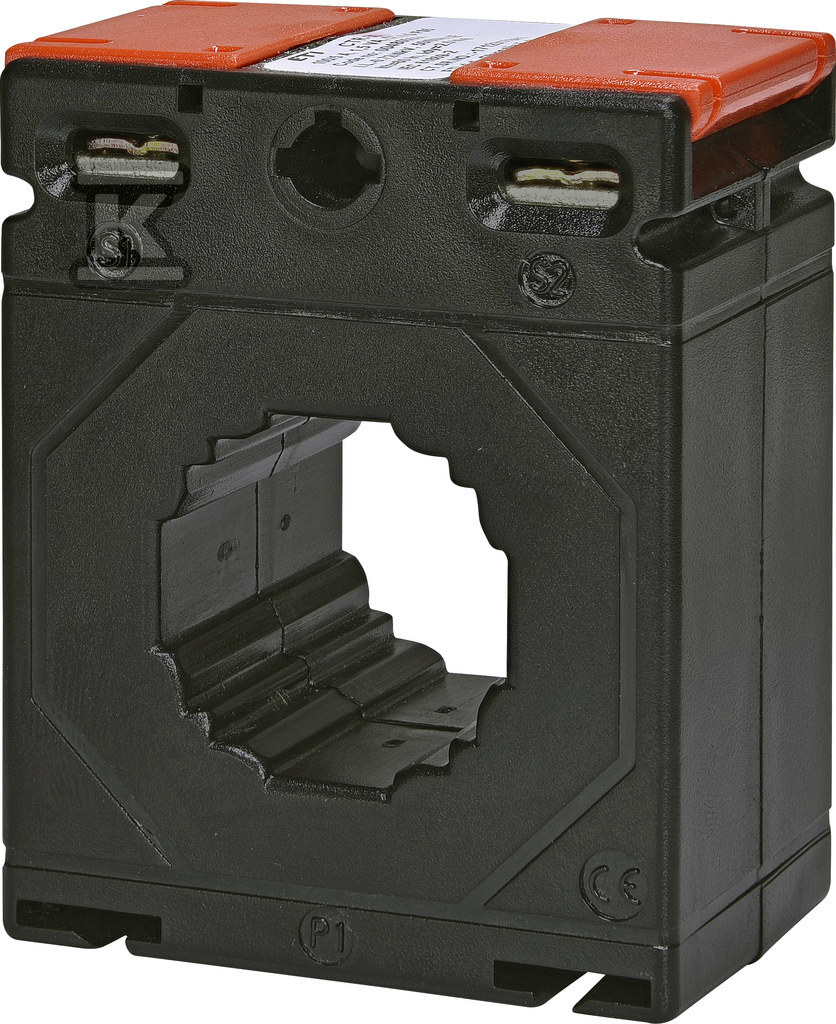

Transformador de corrente CTR-30 150/5 CL.0,5 004805507

Transdutor de corrente para sistemas de controlo e medição

O transdutor de corrente CTR-30 150/5 CL.0,5 é um dispositivo fiável concebido para utilização em sistemas de controlo e medição, analisadores de parâmetros de rede e sistemas de correção automática do fator de potência (PFC). A sua construção e parâmetros garantem uma medição precisa da corrente, o que é fundamental para o correto funcionamento destes sistemas. Graças a isto, tanto instaladores como utilizadores finais podem contar com leituras estáveis e precisas.

Construção e aplicação

O transdutor de passagem CTR-30 caracteriza-se por um diâmetro de passagem de 30,5 mm e é adequado para trabalhar com uma corrente primária de 150 A, transformando-a numa corrente secundária de 5 A. A potência nominal do transdutor é de 3,75 VA e a classe de precisão 0,5 garante uma elevada precisão das medições. A aplicação em circuitos com corrente primária elevada permite monitorizar a carga de forma segura e eficiente.

Os terminais de ligação com tampa (IP20) e os terminais de ligação universais facilitam a montagem e garantem a segurança de utilização. O conjunto inclui suportes para montagem num trilho de corrente ou numa placa de montagem, o que aumenta a flexibilidade da instalação. A caixa fabricada em policarbonato com adição de fibra de vidro (10%) garante a resistência mecânica e térmica (resistência ao fogo UL 94V-0).

Características e benefícios principais

• Medição precisa: A classe de precisão 0,5 garante leituras fiáveis da corrente, o que é importante para o correto funcionamento dos sistemas de medição e proteção.
• Versatilidade de montagem: A possibilidade de montagem num trilho de corrente ou numa placa de montagem com os suportes fornecidos facilita a instalação em diferentes configurações.
• Segurança de utilização: Os terminais de ligação com tampa IP20 protegem contra o contacto acidental com elementos sob tensão.
• Construção robusta: A caixa em policarbonato com fibra de vidro garante resistência a danos mecânicos e condições ambientais.
• Ampla gama de aplicações: Ideal para sistemas de controlo e medição, analisadores de parâmetros de rede e sistemas PFC – funciona bem tanto em instalações industriais como comerciais.
• Facilidade de ligação: Os terminais de ligação universais simplificam o processo de ligação dos cabos.

Informações adicionais: a temperatura de funcionamento do transdutor situa-se entre -20°C e +45°C e a tensão do sistema pode ser de até 720 V com uma frequência de 50/60 Hz. A corrente de curto-circuito térmica (Ith) é de 67 x In e a corrente de curto-circuito dinâmica (Idyn) é de 2,5 x Ith – estes parâmetros demonstram a resistência do dispositivo a sobrecargas e curtos-circuitos na instalação elétrica.
