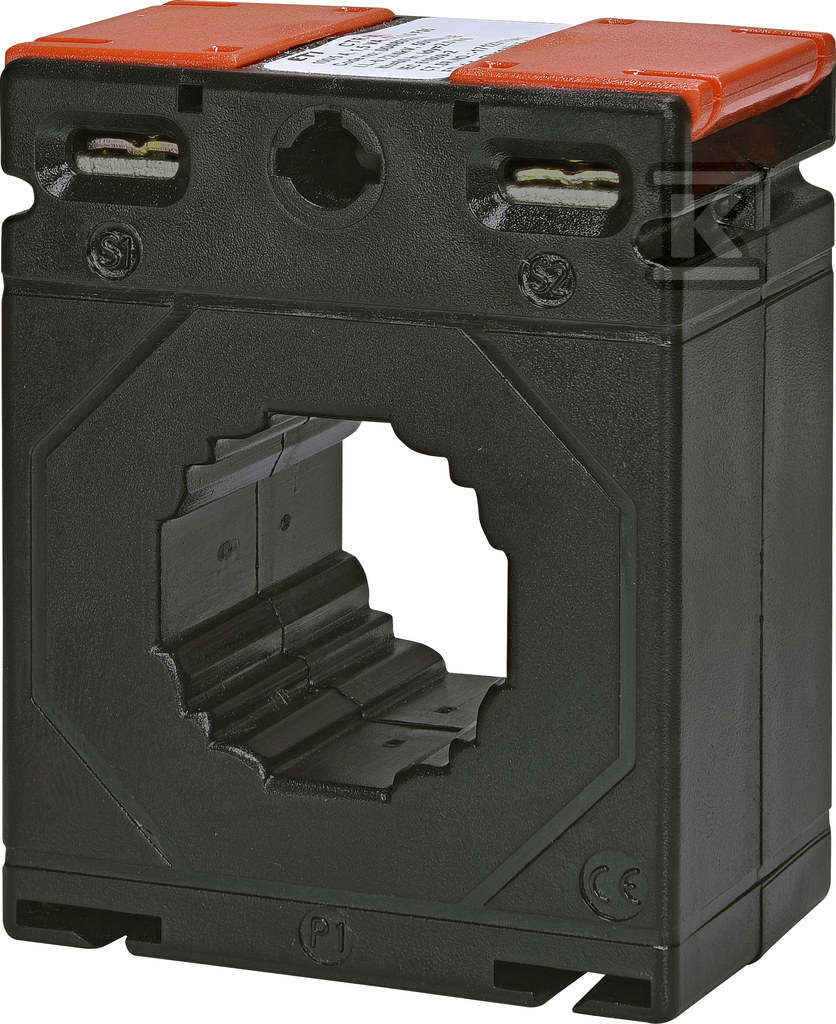

Transformador de corrente CTR-30 300/5 CL.0,5 004805510
PRODUTOS SUGERIDOS
DADOS TÉCNICOS
Dimensões e peso por unidade de venda: 1 peças
Transformador de corrente CTR-30 300/5 CL.0,5 004805510
Transformadores de corrente CTR – medição e proteção confiáveis
Os transformadores de corrente da série CTR são componentes-chave em sistemas de controle e medição, encontrando aplicação em analisadores de parâmetros de rede e sistemas de correção automática do fator de potência (PFC). O modelo CTR-30 300/5 CL.0,5 é um elemento comprovado que garante medição precisa da corrente em instalações elétricas. É um transformador de corrente passante, projetado para trabalhar com circuitos com corrente primária nominal de 300A e corrente secundária de 5A.
Construção e aplicação
Este transformador de corrente é caracterizado por uma construção sólida e alta classe de precisão 0,5, o que garante a confiabilidade das medições. O diâmetro da passagem de 30,5 mm permite a montagem em condutores com o diâmetro apropriado. A potência nominal do transformador é de 10 VA. O uso de materiais de alta qualidade, como policarbonato com adição de fibra de vidro (resistência ao fogo UL 94V-0), garante durabilidade e segurança de uso. Isso torna o transformador adequado para uso em ambientes industriais exigentes e em instalações prediais.
Características e benefícios principais
- Medições precisas: A classe de precisão 0,5 garante leituras confiáveis da corrente, o que é essencial para o correto funcionamento dos sistemas de medição e proteção.
- Versatilidade: O transformador pode ser montado diretamente no barramento de corrente ou na placa de montagem usando os suportes incluídos, o que facilita a instalação e a adaptação a diferentes condições.
- Segurança: A caixa feita de policarbonato com fibra de vidro oferece resistência a danos mecânicos e altas temperaturas, minimizando o risco de falhas e incêndios.
- Instalação conveniente: O conjunto inclui suportes para o condutor e barras de corrente, o que simplifica o processo de instalação. Os terminais de conexão com tampa (IP20) aumentam ainda mais a segurança de uso.
- Ampla faixa de temperatura de operação: O transformador mantém suas propriedades em uma faixa de temperatura de -20°C a +45°C, permitindo seu uso em diferentes ambientes.
- Resistência a curtos-circuitos: A corrente térmica de curto-circuito (Ith) é de 70 x In, e a corrente dinâmica de curto-circuito (Idyn) é de 2,5 x Ith – o transformador é adequado para operar em condições de sobrecarga de curto prazo.
CERTIFICADOS, APROVAÇÕES, SEGURANÇA, CONFORMIDADE E AVISOS
Declaração de conformidade CE
