Sensor de movimento de micro-ondas com função de sensor de presença, montagem no teto, preto DRM-02B

Automação de iluminação moderna com sensor de movimento de micro-ondas

O sensor de movimento de micro-ondas DRM-02B é uma solução avançada para o controle automático de iluminação em edifícios residenciais e comerciais. O dispositivo utiliza tecnologia de radar com frequência de 5,8 GHz para detecção precisa de movimento na área de monitoramento.

Princípio de funcionamento e tecnologia de detecção

O sensor emite e recebe ondas eletromagnéticas de alta frequência de 5,8 GHz, funcionando com base no princípio do radar. Detecta alterações no reflexo das ondas causadas pelo deslocamento de objetos na zona de monitoramento. A maior eficácia é alcançada com movimento diretamente em direção ao dispositivo, mas também reconhece simultaneamente o deslocamento "em direção" e "afastando-se" do sensor.

A tecnologia de micro-ondas permite a detecção através de obstáculos como placas de madeira, placas de gesso-cartão, vidro e materiais plásticos. Isso amplia significativamente as possibilidades de instalação e ocultação estética do dispositivo.

Parâmetros de operação e ajustes

O dispositivo opera em uma ampla faixa de tensões de alimentação 195÷265 V CA, com corrente de carga máxima de 5 A. O limiar de sensibilidade de luminosidade pode ser ajustado na faixa de 2 a 2000 lux, permitindo adaptar o funcionamento a diferentes condições de iluminação - desde o crepúsculo profundo até a penumbra.

O alcance de detecção é ajustável na faixa de 1 a 10 metros (para altura de instalação de 2,5 m), e o campo de detecção horizontal é de 360° completo, eliminando zonas cegas. O tempo de ativação do receptor pode ser definido individualmente na faixa de 5 segundos a 12 minutos.

Segurança de uso e normas

A potência de radiação de micro-ondas é inferior a 10 mW, o que é totalmente seguro para pessoas e animais. Para comparação - um forno de micro-ondas ou um telefone celular irradiam com potência de aproximadamente 1000 mW, ou seja, cem vezes maior.

O sensor mantém precisão constante independentemente da temperatura ambiente. Opera de forma estável na faixa de temperaturas de -25°C a +50°C, permitindo instalação em diversas condições ambientais.

Construção e instalação

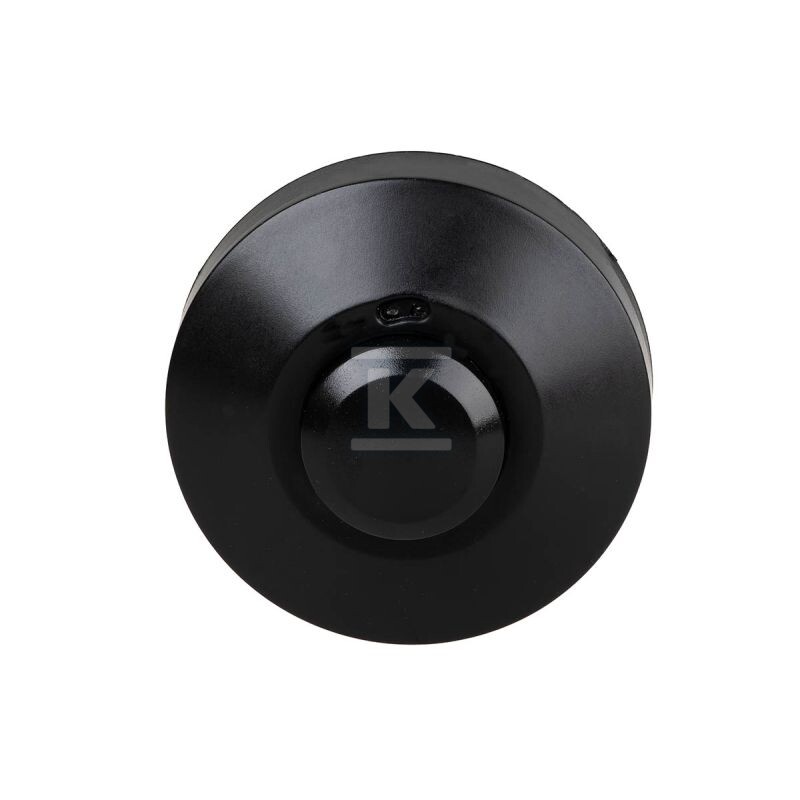

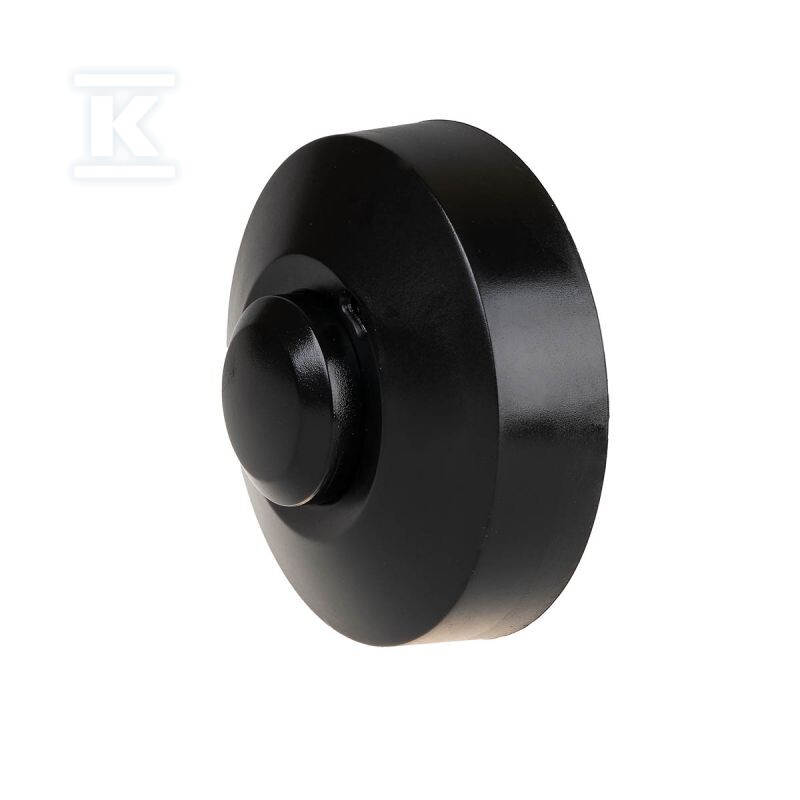

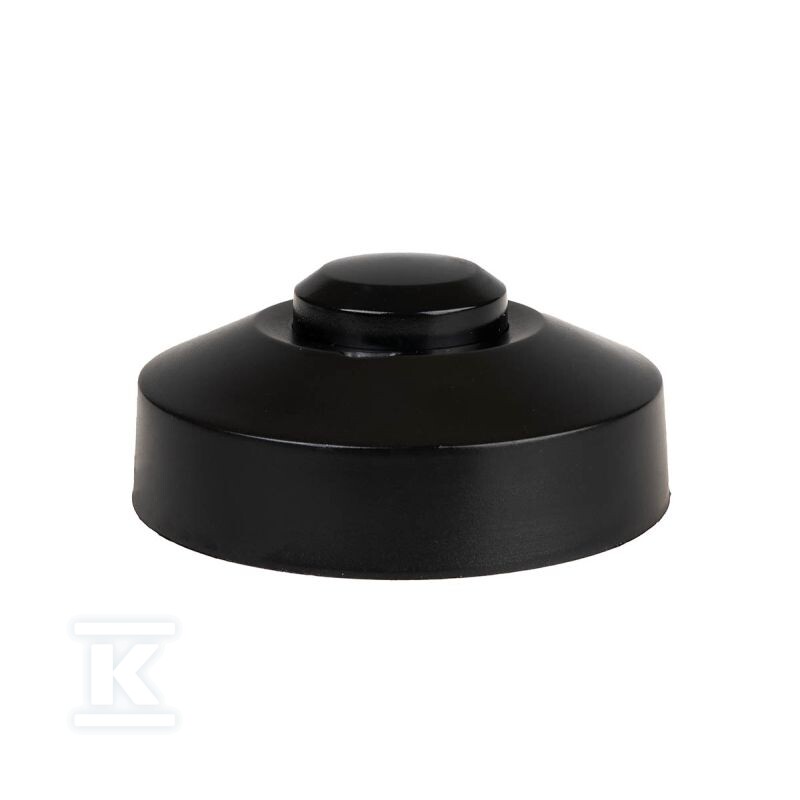

O dispositivo é fabricado em termoplástico na cor preta (RAL 9005) com acabamento fosco. A construção compacta possui diâmetro de 103 mm e altura de 44 mm, facilitando a instalação discreta no teto.

O método de instalação é superficial, com possibilidade de montagem no teto ou na parede. A altura de instalação ideal é de 6 metros, garantindo a melhor cobertura da área de detecção. O grau de proteção é IP40, protegendo contra poeira e pequenas impurezas.

Funcionalidade de controle inteligente

O sensor está equipado com um interruptor crepuscular automático, que impede a ativação da iluminação controlada durante o dia. O estado de detecção é ativado apenas após o anoitecer, quando há realmente necessidade de iluminação adicional.

Quando o movimento é detectado após o anoitecer, a iluminação é ativada automaticamente e permanece ativa enquanto houver movimento. Após o cessar da atividade, é acionado o tempo de retenção definido pelo usuário. Se o movimento ocorrer novamente durante esse período, o ciclo recomeça desde o início.

Graças à alta sensibilidade, pode funcionar como sensor de presença.

Instalação elétrica

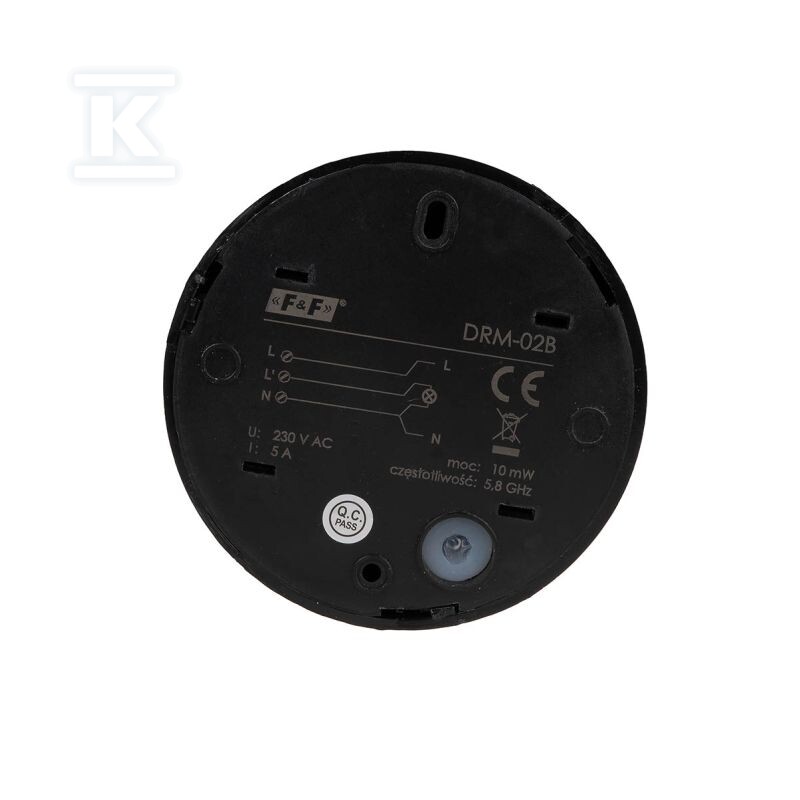

A conexão elétrica é realizada por terminais de parafuso com seção de cabo de 1,0 mm² e torque de aperto de 0,25 Nm. O consumo de energia do dispositivo é de apenas 0,9 W, tornando-o uma solução energeticamente eficiente.

A potência máxima comutada é de 1250 W para cargas resistivas AC-1, enquanto para cargas LED a potência máxima é de 75 W. O atraso de ativação é inferior a umsegundo (<1s), garantindo resposta imediata à aparição de uma pessoa ou objeto.**
