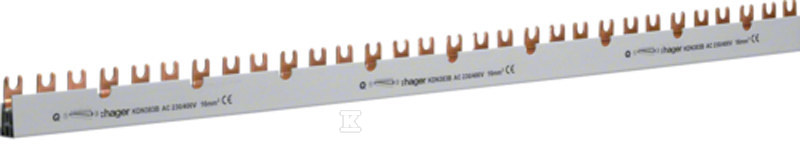

Barra de dentes em garfo horizontal 3P 16 mm2 48M KDN383B

Barramento de garfo 3P para montagem em quadros elétricos

O barramento foi projetado para a distribuição segura e compacta da tensão fase em instalações elétricas com disjuntores das séries MCN/MBN/NBN/NCN/NDN. Sua construção permite a conexão simultânea de até 19 dispositivos, mantendo um arranjo de cabos uniforme e organizado.

Com conexão elétrica de garfo, o barramento garante fluxo de corrente constante e de baixa resistência – sem necessidade de apertar parafusos ou instalar conectores adicionais. A seção de 16 mm² permite corrente contínua até 80 A, sendo adequado para circuitos com motores, aquecedores ou outros equipamentos com alta corrente de partida. A característica C dos disjuntores compatíveis assegura resistência a correntes de curto prazo sem disparos falsos.

O isolamento do barramento impede contato acidental com outros componentes no quadro – não há risco de curto entre fases. Alta resistência à tensão de impulso (4 kV) aumenta ainda mais a segurança em condições de sobrecarga ou descargas atmosféricas. A cor cinza é padrão para componentes fase nos sistemas Hager e facilita a identificação durante inspeções.

Comprimento de 1000 mm corresponde a 57 módulos (TE), o que significa que ocupa exatamente o espaço necessário para 19 dispositivos monofásicos (3 polos × 19 = 57 TE). Não pode ser cortado – está pronto para montagem “como está”. Não inclui condutor neutro – não é adequado para sistemas com N.

A montagem é simples: basta inseri‑lo nos trilhos do quadro e pressionar os disjuntores nos locais corretos. Não requer ferramentas ou componentes adicionais – tudo funciona “click”. Todos os dispositivos conectados a este barramento recebem automaticamente tensão fase de forma equilibrada, sem perdas ou diferença de potencial.

Importante lembrar: não é um elemento para conexão de cabos externos – funciona apenas como distribuidor entre os disjuntores no quadro. A instalação requer pessoa qualificada – como qualquer componente em um quadro.
