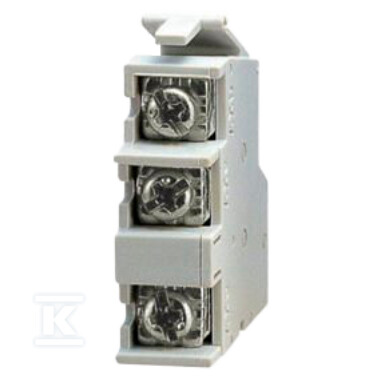

Contato auxiliar para disjuntores em caixa moldada LS Electric série TD-TS 100-800 AX TS/TD 100-800

Contato de sinalização para disjuntores em caixa moldada LS Electric

O contato auxiliar AX da série TD/TS é um elemento confiável do sistema de sinalização de estado dos disjuntores automáticos LS Electric. O dispositivo reflete com precisão a posição dos contatos principais do aparelho - informando o estado "ligado" ou "desligado", fornecendo dados cruciais para sistemas de monitoramento e controle de instalações elétricas.

Funcionalidade e aplicação

O contato de sinalização funciona independentemente do motivo da mudança de estado do disjuntor - seja por ação de um operador, ocorrência de curto-circuito, sobrecarga, fuga de corrente ou ativação de um gatilho independente. Esta versatilidade faz com que o dispositivo seja eficaz tanto em aplicações industriais padrão quanto em sistemas que exigem monitoramento contínuo do estado dos aparelhos.

A compatibilidade abrange uma ampla gama de disjuntores em caixa moldada LS Electric das séries TD e TS com correntes nominais de 100A a 800A, tornando-o uma solução universal para a maioria das instalações de média e grande potência.

Parâmetros elétricos e construtivos

O dispositivo é equipado com um contato de comutação (1 NO + 1 NC), que permite a transmissão do sinal de mudança de estado do aparelho. A construção permite o trabalho tanto com corrente alternada (AC) quanto com corrente contínua (DC). Para corrente alternada, o dispositivo oferece uma capacidade de carga de 2A em 240V AC e 3A em 220V AC. No caso de corrente contínua, a corrente máxima é de 0,2A em 240V DC. A tensão nominal do dispositivo é de 220V, o que garante compatibilidade com sistemas de sinalização padrão.

Montagem e segurança

O contato é montado diretamente no corpo do aparelho através de fixações dedicadas, o que garante uma conexão mecânica e elétrica estável. As conexões elétricas são realizadas por terminais de parafuso, assegurando uma conexão de fios segura e duradoura.

O dispositivo possui grau de proteção IP20, protegendo contra o toque acidental em partes condutoras de corrente e contra a entrada de objetos maiores que 12mm. Embora não seja resistente à água ou poeira, este nível de proteção é suficiente para aplicações internas típicas em painéis elétricos.

Vantagens de uso

O contato de sinalização elimina a necessidade de utilizar sensores adicionais para monitorar o estado do disjuntor - todas as informações provêm diretamente do mecanismo do aparelho. Graças a isso, o sistema de sinalização recebe dados confiáveis sobre o estado real do dispositivo que protege a instalação.

A versatilidade de operação em relação ao motivo da mudança de estado torna-o um elemento indispensável em sistemas de alarme e automação, onde a informação imediata sobre qualquer intervenção do aparelho é crucial - seja ela planejada (desligamento manual) ou de emergência (atuação das proteções).
