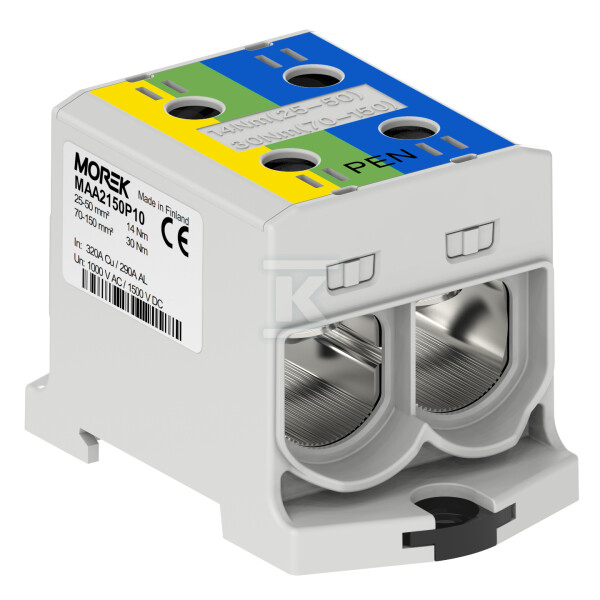

Conector OTL-PEN150 amarelo/verde/azul 2xAl/Cu 25-150mm² 1000V AC/1500V DC Conector, terminal universal MAA2150P10

Conversão de instalação TN-C para TN-C-S

O conector universal OTL-PEN150 permite a separação do condutor PEN em condutores separados de neutro (N) e proteção (PE), aumentando o nível de segurança e a clareza da instalação elétrica.

Construção e materiais

O corpo do conector é fabricado em plástico termoplástico na classe de inflamabilidade UL94 V0, o que garante resistência a altas temperaturas e autoextinção em caso de incêndio. Os elementos condutores são feitos de alumínio estanhado, proporcionando excelente condutividade elétrica e resistência à corrosão em contacto com diferentes metais.

O mecanismo de montagem ClickSet™ permite a fixação em trilho DIN TH-35 mm, acelerando significativamente o processo de instalação. Alternativamente, é possível a montagem por parafuso, o que aumenta a flexibilidade de aplicações em diferentes tipos de quadros elétricos.

Propriedades elétricas

O conector opera com uma tensão nominal de até 1000V AC/1500V DC, tornando-o adequado tanto para instalações prediais padrão quanto para aplicações industriais. A corrente nominal de 640A de acordo com a classificação ETIM garante uma margem de segurança adequada para a maioria das cargas típicas.

A faixa de temperatura de operação de -25°C a +80°C permite a utilização em condições ambientais difíceis, desde câmaras frigoríficas até salas com temperatura elevada. As dimensões compactas de 51×54×84 mm permitem uma utilização económica do espaço no quadro elétrico.

Versatilidade de conexões e compatibilidade de materiais

A construção suporta condutores de alumínio e cobre com secções transversais de 25-150 mm², tanto rígidos como flexíveis, também com terminais de manga. A possibilidade de ligar mais do que um condutor em cada terminal (conforme a tabela de ligações) aumenta significativamente a flexibilidade de instalação.

As quatro conexões de parafuso disponíveis permitem a criação de diversas configurações de circuitos, e os níveis internos são pré-ligados de fábrica para simplificar o cablagem.

Segurança e identificação por cores

O uso das cores amarelo-verde e azul nos respetivos terminais permite determinar claramente o ponto de divisão do condutor PEN nos condutores N e PE. Esta identificação por cores facilita significativamente a organização da instalação elétrica no quadro, bem como a sua posterior manutenção ou modificações.

A classe de curto-circuito A confirma a possibilidade de utilização antes dos principais dispositivos de proteção, e o grau de proteção IP20 protege contra o toque acidental em partes vivas.

Conformidade normativa e certificados

O produto cumpre os requisitos das normas europeias EN 60947-7-1:2009 e EN 61238:2003. O certificado UL1059 garante a conformidade internacional e a possibilidade de utilização em aplicações que exijam certificação americana.
