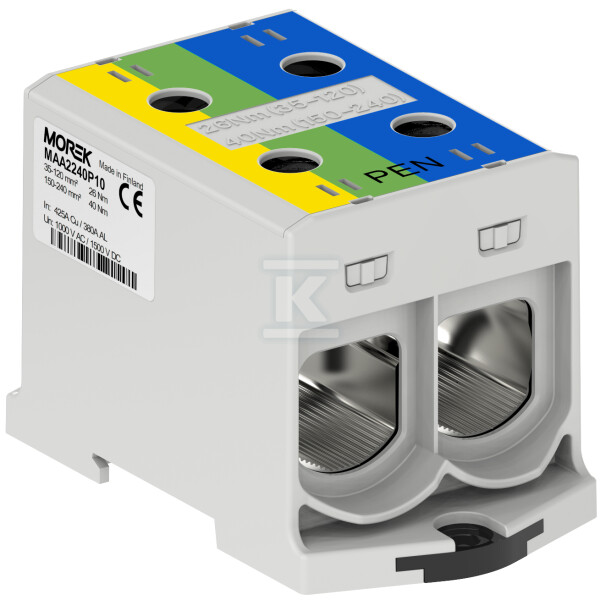

Conector OTL-PEN240 amarelo/verde/azul 2xAl/Cu 35-240mm² 1000V AC/1500V DC Conector, terminal universal MAA2240P10

Terminal universal para separação de condutor PEN em N e PE

O terminal OTL-PEN240 permite a separação precisa do condutor neutro-proteção PEN em condutores separados de neutro (N) e proteção (PE), o que aumenta o nível de segurança e a clareza da instalação elétrica.

Construção e materiais de alta qualidade

O corpo do terminal é fabricado em polímero termoplástico com classificação de inflamabilidade UL94 V0, o que garante máxima resistência ao fogo e estabilidade dimensional a longo prazo. O design compacto com dimensões de 60×65×106 mm cabe em um quadro de distribuição padrão, e a arquitetura de um único nível contém quatro terminais de parafuso por nível, permitindo uma organização eficiente das conexões.

Método de montagem: trilho de montagem DIN TH-35 mm.

Versatilidade de materiais e compatibilidade de condutores

O terminal suporta uma ampla gama de secções de condutores de 35 a 240 mm² em várias configurações:

• Condutores rígidos e multifilares sem terminais de compressão (35-185 mm²)
• Condutores flexíveis com terminais de compressão (35-185 mm²)
• Condutores multifilares de todos os tipos (35-240 mm²)

A compatibilidade com condutores de alumínio (AL) e cobre (CU) de qualquer tipo — tanto rígidos como flexíveis — permite a utilização em edifícios residenciais, comerciais e industriais.

Parâmetros de operação e segurança operacional

O dispositivo opera numa ampla gama de temperaturas de -25°C a +80°C, mantendo a funcionalidade total em condições ambientais extremas. A tensão nominal é de 1500 V e a corrente nominal é de 850 A, o que permite o trabalho nas instalações energéticas mais exigentes.

A construção garante um funcionamento estável em tensão AC/DC até aos valores indicados pelo fabricante.

Codificação de cores e identificação da instalação

O uso das cores amarelo-verde e azul no sistema de codificação permite determinar de forma inequívoca o ponto de divisão do condutor PEN em condutores N e PE. Graças a isto, a instalação elétrica torna-se muito mais organizada e legível, facilitando modificações posteriores e a manutenção do sistema.

O sistema de cores intuitivo reduz o risco de ligações incorretas durante trabalhos de manutenção ou modernização de instalações existentes.

Conformidade normativa e certificados de qualidade

O produto cumpre os rigorosos requisitos das normas europeias:

• EN 60947-7-1:2009 - relativa a dispositivos de baixa tensão
• EN 61238:2003 - confirmando a compatibilidade com condutores Cu/Al

O certificado UL1059 confirma os padrões de qualidade de produção e de segurança de utilização.
