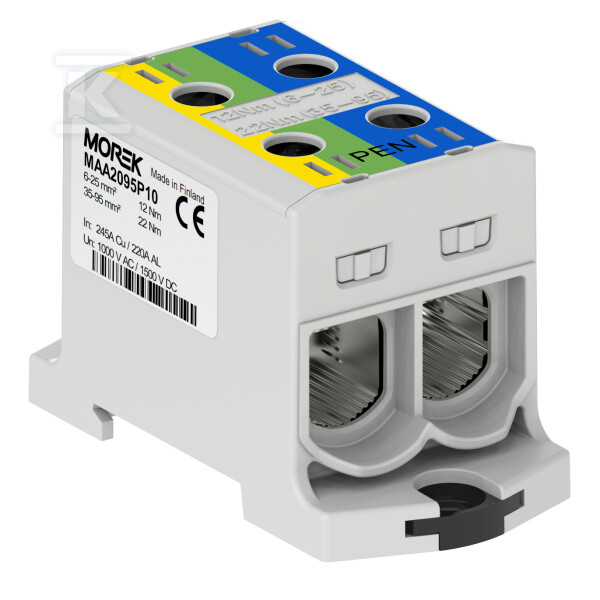

Conector OTL-PEN95 amarelo/verde/azul 2xAl/Cu 6-95mm² 1000V AC/1500V DC Conector, terminal universal MAA2095P10

Conversão profissional de rede TN-C para TN-C-S com marcação colorida

O conector OTL-PEN95 é uma solução avançada que permite uma conversão segura e clara de instalações elétricas do sistema TN-C para TN-C-S. Graças ao uso de terminais coloridos — amarelo-verde para o condutor de proteção PE e azul para o condutor neutro N — instaladores e utilizadores finais dispõem de uma ferramenta de identificação inequívoca do ponto de divisão do condutor PEN.

Versatilidade de materiais e ampla gama de secções

A construção baseada na tecnologia 2xAl/Cu permite a cooperação tanto com condutores de alumínio como de cobre de qualquer tipo. A gama de secções de 6-95 mm² abrange a maioria das aplicações padrão em edifícios residenciais, comerciais e industriais. Os terminais suportam condutores monofilares e multifilares, garantindo flexibilidade na escolha do cablagem.

O mecanismo de ligação por parafuso garante uma ligação elétrica segura e duradoura. O binário de aperto ajustado à secção do condutor (12 Nm para 6-25 mm² e 22 Nm para 35-95 mm²) elimina o risco de sobreaquecimento ou afrouxamento da ligação durante a exploração.

Elevados parâmetros elétricos e segurança

O dispositivo opera com uma tensão nominal de 1000V AC/1500V DC, tornando-o adequado para aplicações industriais exigentes. A corrente nominal de 490 A (valor de acordo com a norma ETIM) proporciona uma grande margem de segurança para cargas de instalação típicas.

A gama de temperaturas de funcionamento de -25°C a +80°C permite a utilização em diversas condições ambientais — desde câmaras frigoríficas a salas com temperatura elevada. A carcaça fabricada em plástico termoplástico PA66 caracteriza-se pela classe de inflamabilidade UL94 V0, o que confirma uma elevada resistência ao fogo.

Construção de montagem e compatibilidade

A largura de 42 mm, altura de 51 mm e profundidade de 84 mm permitem uma instalação compacta em quadros elétricos. A montagem em carril DIN TH-35 mm através do mecanismo ClickSet™ permite uma fixação rápida e segura sem o uso de ferramentas adicionais.

A construção de um único nível contém níveis internos em ponte, o que simplifica o cablagem e reduz o número de ligações no quadro. Quatro terminais por nível garantem flexibilidade na condução de condutores de alimentação e de saída.

Conformidade normativa e certificação

O conector cumpre os requisitos das normas EN 60947-7-1:2009 e EN 61238:2003, o que confirma a sua conformidade com os padrões europeus de segurança elétrica. A classe de curto-circuito A garante a resistência a correntes de curto-circuito que ocorrem em instalações eletrotécnicas típicas.

O grau de proteção IP20 protege contra o toque acidental em partes ativas, permitindo simultaneamente a livre troca de ar no interior do quadro para uma dissipação de calor ideal.

Aplicações práticas na modernização de instalações

A solução encontra aplicação especial na modernização de instalações antigas executadas no sistema TN-C, onde é necessária a separação das funções neutra e de proteção de acordo com os padrões modernos de segurança. A marcação colorida facilita significativamente a manutenção posterior e as modificações da instalação por diferentes especialistas.

A construção universal é eficaz tanto em novos projetos como na expansão de sistemas eletrotécnicos existentes, onde a manutenção da continuidade de serviço é uma prioridade durante a modernização.
