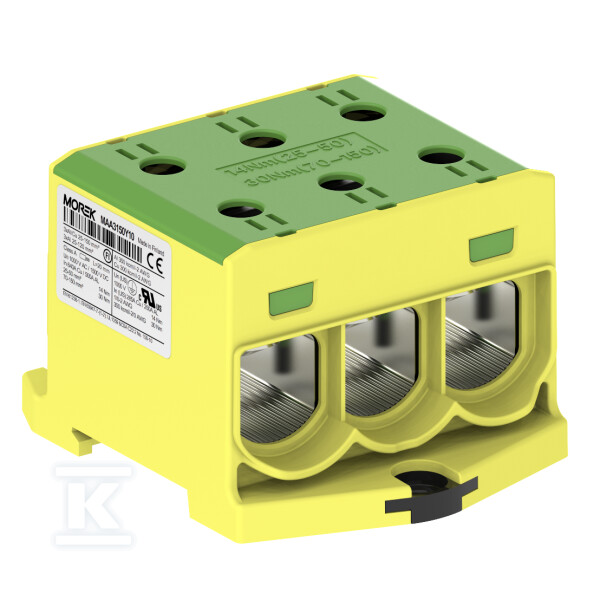

Conector OTL150-3 amarelo-verde 3xAl/Cu 25-150mm² 1000V AC/1500V DC, terminal universal MAA3150Y10

Solução universal para instalações Al/Cu de alto desempenho

A conector universal OTL150-3 na cor amarelo-verde permite a conexão segura de cabos de alumínio e cobre com seções transversais de 25 a 150 mm², sem necessidade de adaptadores adicionais ou terminais bimetálicos.

Alto desempenho e segurança

O conector opera com tensão nominal de 1000V AC / 1500V DC e corrente de 640A, tornando-o uma escolha ideal tanto para instalações de baixa tensão quanto de média tensão. A faixa de temperatura de operação de -25°C a +80°C permite uso em diversas condições ambientais.

A carcaça é fabricada em material termoplástico com classe de inflamabilidade V0 (UL94), garantindo resistência a altas temperaturas durante a operação. O conector passou por rigorosos testes mecânicos, de carga e de curto-circuito, alcançando classe de curto-circuito A, o que permite seu uso como terminais de alimentação principais em instalações sujeitas a sobrecargas de corrente.

Construção e mecanismo de montagem

O dispositivo possui 1 nível com 6 terminais por nível, permitindo uma compactação eficiente das conexões em quadros de distribuição. As dimensões 71×54×84 mm possibilitam montagem compacta em quadros de distribuição padrão.

O mecanismo ClickSet™ permite fixação instantânea em trilho DIN TH-35 mm, acelerando significativamente o processo de instalação. Alternativamente, é possível também a montagem por parafusos, aumentando a flexibilidade de aplicação.

Universalidade de conexões e prontidão para uso

O conector suporta diversos tipos de cabos: cabos flexíveis sem terminais de manga (25-120 mm²), cabos flexíveis com terminais de manga (25-120 mm²) e cabos multicondutores (25-150 mm²). Graças à tecnologia especial de zincagem, é possível conectar diretamente cabos Cu/Al sem adaptadores.

Cada unidade vem com pasta de contato aplicada de fábrica, eliminando a necessidade de preparação adicional da superfície de contato antes da montagem.

Conformidade normativa e certificação

O produto atende aos requisitos das normas EN 60947 e EN 61238, possuindo certificações UL 1059 e SGS FI. O grau de proteção IP20 garante proteção básica contra contato com partes sob tensão.

Os níveis internos são pré-pontes de fábrica, eliminando a necessidade de conexões adicionais entre fases e simplificando a instalação. O torque de aperto é visível na tampa do conector, facilitando o controle da montagem correta.

A construção universal é adequada para aplicações industriais, energéticas, bem como em instalações residenciais e fotovoltaicas, como solução para distribuição de energia e terminais de alimentação principais.
