Conector OTL150 amarelo-verde 1xAl/Cu 25-150mm² 1000V AC/1500V DC, terminal universal MAA1150Y10

Solução universal para instalações elétricas exigentes

O Conector OTL150 amarelo-verde é um componente eletrotécnico projetado para aplicações em energia, indústria e instalações fotovoltaicas. Este terminal universal permite a conexão de cabos de alumínio e cobre com secções transversais de 25 a 150 mm², eliminando a necessidade de utilizar adaptadores bimetálicos.

Tecnologia de galvanização e pasta de contacto

O coração do conector OTL150 é a tecnologia de galvanização, que garante uma ligação duradoura entre cabos feitos de diferentes materiais. A pasta de contacto aplicada de fábrica torna o terminal pronto para utilização assim que retirado da embalagem.

O mecanismo de ligação elétrica por parafuso assegura um contacto estável mesmo sob condições de carga de corrente. A construção permite a ligação simultânea de dois cabos no mesmo nível.

Parâmetros elétricos e material da carcaça

O conector caracteriza-se pelos seguintes parâmetros elétricos: tensão nominal até 1000V AC e 1500V DC e corrente nominal de 320A para cabos de cobre (290A para cabos de alumínio). Estes valores tornam-no uma solução para instalações de baixa e média tensão.

A carcaça, fabricada em plástico termoplástico de classe de inflamabilidade V0 (de acordo com a UL94), é autoextinguível e não propaga chamas. A gama de temperaturas de funcionamento de -25°C a +80°C garante o funcionamento em diversas condições ambientais.

Conformidade normativa e certificação

O produto cumpre os requisitos das normas internacionais EN 60947 e EN 61238, e possui também as certificações UL 1059 e SGS FI. Cada unidade é submetida a testes mecânicos, de carga e de curto-circuito, resultando na obtenção da classe de curto-circuito A.

Isto significa a sua admissão para utilização como elemento de alimentação em instalações expostas a sobrecargas de corrente e curto-circuitos.

Construção de montagem

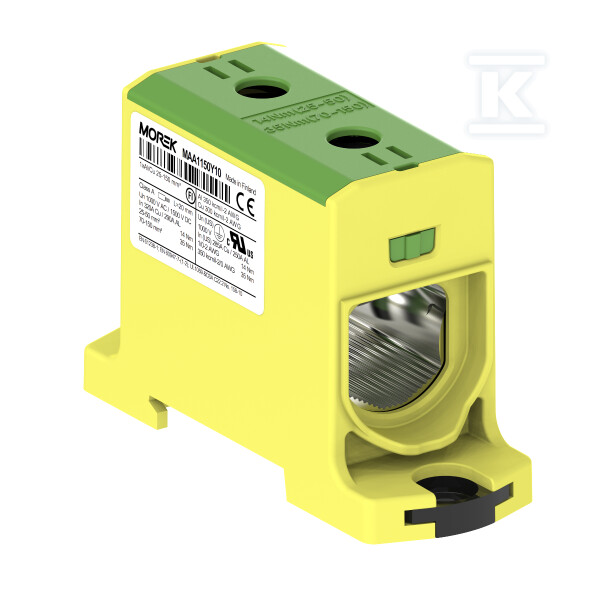

O mecanismo de montagem ClickSet™ permite a fixação em trilho DIN TH-35 mm ou, alternativamente, através de parafusos por uma abertura de Ø5,5 mm (chave Allen 6mm). As dimensões compactas (31×54×84 mm) permitem o agrupamento em quadros elétricos mantendo a funcionalidade.

A cor amarelo-verde identifica a sua destinação para condutores de proteção (PE) de acordo com as normas de instalação IEC/EN.

O binário de aperto é visível na tampa do conector (14 Nm para secções de 25-50 mm², 30 Nm para secções de 70-150 mm²), o que elimina o risco de erros de montagem.

Aplicações profissionais

A versatilidade da tecnologia Al/Cu faz com que o OTL150 seja aplicado na modernização de instalações de alumínio existentes com novos cabos de cobre — um problema típico na expansão de sistemas de energia elétrica. É eficaz como elemento de aterramento em centros de dados, hospitais, aeroportos e outras instalações de importância infraestrutural.

Em parques fotovoltaicos de grande potência e sistemas de armazenamento de energia por baterias, constitui um elemento de distribuição de potência DC com tensão de sistema até 1500V, onde a fiabilidade das ligações é crucial para a segurança da instalação PV.
