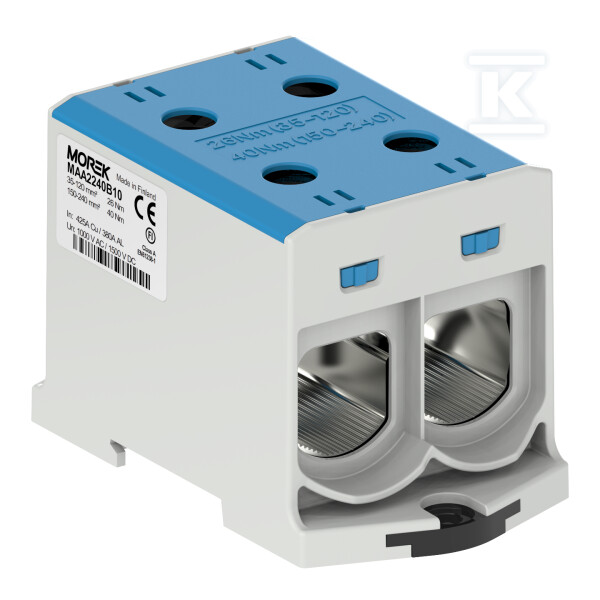

Conector OTL240-2 azul 2xAl/Cu 35-240mm² 1000V AC/1500V DC, terminal universal MAA2240B10

Solução universal para instalações Al/Cu em aplicações exigentes

O bloco de distribuição OTL240-2 é um componente de distribuição profissional projetado para uma ampla gama de aplicações - desde a energia e indústria até instalações residenciais e fotovoltaicas. Graças à tecnologia inovadora, permite a conexão segura de condutores de alumínio e cobre com secções transversais de 35-240 mm², eliminando a necessidade de adaptadores adicionais ou terminais bimetálicos especiais.

Construção e compatibilidade de materiais

O corpo fabricado em plástico termoplástico com classe de inflamabilidade V0 (UL94) garante a máxima segurança operacional. A tecnologia especial de galvanização permite a conexão direta de condutores Al/Cu sem risco de corrosão galvânica. A massa condutiva aplicada de fábrica garante a proteção do ponto de contacto elétrico imediatamente após a retirada da embalagem.

A versatilidade manifesta-se na compatibilidade com diferentes tipos de condutores:

• Condutores flexíveis (com/sem terminais de compressão): 35-185 mm²
• Condutores multifilares: 35-240 mm²
• Fios e cabos de um único fio e de múltiplos fios

Parâmetros de funcionamento e segurança

O dispositivo opera numa gama de tensões de 1000V AC / 1500V DC com uma corrente nominal de 850A. A gama de temperaturas de funcionamento (-25°C a +80°C) permite a utilização em condições ambientais difíceis. O design compacto (60×65×106 mm) encaixa-se num trilho DIN TH-35 mm padrão.

O conector possui barras de distribuição internas, o que permite uma distribuição de energia eficiente. Quatro terminais de parafuso no mesmo nível garantem flexibilidade de ligação, mantendo uma estrutura de instalação organizada.

Conformidade normativa e classificação de segurança

O produto cumpre os requisitos das normas EN 60947 e EN 61238, possuindo as certificações UL 1059 e SGS FI. Passa por testes mecânicos e de curto-circuito rigorosos, obtendo a classe de curto-circuito A. Isto significa que pode ser utilizado como terminais de alimentação principais em instalações expostas a sobrecargas de corrente e curto-circuitos.

O mecanismo de montagem ClickSet™ permite uma fixação rápida no trilho DIN ou, alternativamente, através de parafusos para maior flexibilidade de instalação. O grau de proteção IP20 protege contra o contacto acidental com partes vivas.
