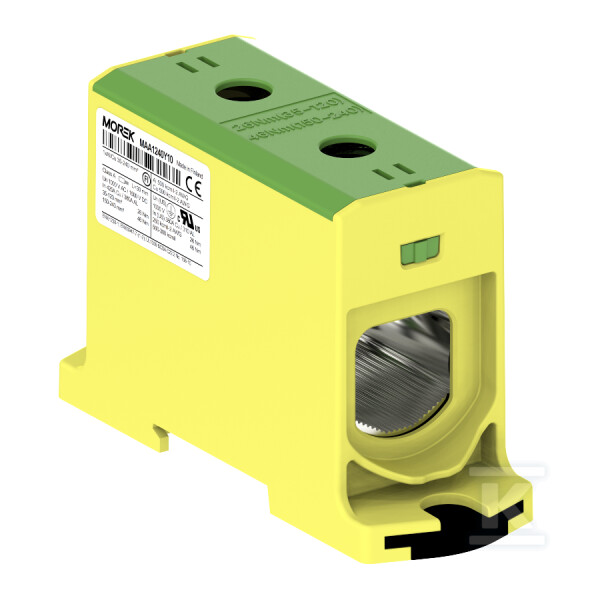

Conector OTL240 amarelo-verde 1xAl/Cu 35-240mm² 1000V AC/1500V DC, terminal universal MAA1240Y10

Solução universal para cabos Al/Cu de grandes secções

O conector OTL240 na cor amarelo-verde é um componente profissional para instalações elétricas, concebido especificamente para a ligação segura de cabos de alumínio e cobre com secções de 35 a 240 mm².

Tecnologia avançada de ligação Al/Cu

A principal vantagem deste conector é a possibilidade de ligar diretamente cabos de alumínio e cobre sem a necessidade de utilizar adaptadores bimetálicos adicionais ou terminais especiais. Graças à tecnologia especial de galvanização e à pasta de contacto aplicada de fábrica, a ligação mantém uma resistência de contacto estável durante todo o período de exploração. A pasta de contacto elimina o risco de oxidação do ponto de contacto e de corrosão galvânica entre o alumínio e o cobre.

A versatilidade abrange todos os tipos de condutores: fios rígidos, cabos multifilares e cabos de secção setorizada, tanto rígidos como flexíveis.

Elevados parâmetros elétricos e segurança

O conector caracteriza-se por parâmetros elétricos impressionantes: a tensão nominal é de 1000V AC e 1500V DC, o que permite a sua utilização tanto em instalações de baixa tensão como de média tensão. A corrente nominal é de 425A para cabos de cobre e 380A para cabos de alumínio.

Um aspeto crucial de segurança é a classe de curto-circuito A (de acordo com IEC/EN 61238-1:2003), o que significa que o conector foi rigorosamente testado quanto à resistência a sobrecargas extremas de corrente e a curto-circuitos de alta intensidade e longa duração. A carcaça é fabricada num material termoplástico com classe de inflamabilidade V0 segundo UL94, garantindo a máxima resistência à propagação de fogo.

Construção e dimensões de montagem

A construção compacta com dimensões de 37×65×106 mm (largura×altura×profundidade) permite uma utilização eficiente do espaço em quadros elétricos e armários de instalação. O conector possui um nível com dois pontos de ligação; os níveis internos são pré-ligados de fábrica, o que garante uma distribuição uniforme da corrente.

A montagem pode ser realizada num trilho DIN TH-35 mm padrão ou através de parafusos M8, proporcionando flexibilidade em diferentes tipos de instalação. O binário de aperto visível na tampa do conector é, respetivamente: para secções de 35-120 mm² - 26 Nm, para secções de 150-240 mm² - 40 Nm.

Condições de trabalho e ambiente

O dispositivo mantém a plena funcionalidade numa ampla gama de temperaturas, de -25°C a +80°C, o que permite a sua utilização tanto em ambientes aquecidos como não aquecidos e em instalações exteriores. O grau de proteção IP20 garante uma barreira eficaz contra o contacto com partes sob tensão e o acesso a corpos estranhos superiores a 12,5 mm.

A cor amarelo-verde da carcaça melhora significativamente a visibilidade da instalação e facilita a identificação durante trabalhos de manutenção.

Aplicações profissionais

O conector OTL240 encontra aplicação especial como elemento principal de aterramento em quadros de alimentação de transformadores de energia e armários de distribuição de alta potência. Funciona perfeitamente em parques fotovoltaicos modernos, onde é necessário um aterramento seguro de sistemas DC com tensão até 1500V.

Permite a integração segura de novos cabos de cobre com infraestruturas de alumínio mais antigas, mantendo os mais elevados padrões de segurança operacional.
