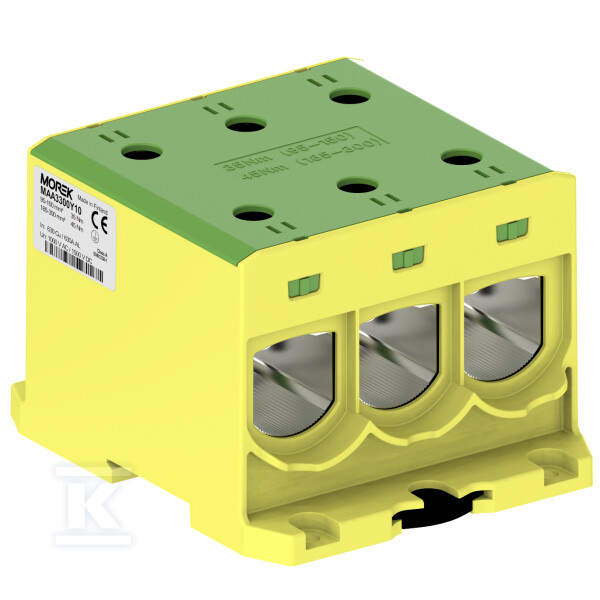

Conector OTL300-3 amarelo-verde 3xAl/Cu 95-300mm² 1000V AC/1500V DC, terminal universal MAA3300Y10

Conector OTL300-3 para ligações de condutores Al/Cu

O conector OTL300-3 é um componente destinado à conexão de condutores de alumínio e cobre em instalações industriais e de energia, sistemas fotovoltaicos e quadros de distribuição residenciais. Graças ao seu design inovador, permite o manuseio de condutores com secção transversal de 95 a 300 mm², mantendo elevados parâmetros elétricos.

Construção e materiais que garantem a segurança operacional

O corpo do conector é fabricado em termoplástico de alta qualidade com classe de inflamabilidade V0 de acordo com a norma UL94, o que garante resistência às condições ambientais e segurança de uso em condições industriais exigentes. O elemento isolante caracteriza-se por uma temperatura de operação na gama de -25°C a +80°C, permitindo a utilização tanto em câmaras frigoríficas como em ambientes industriais quentes.

O mecanismo de montagem ClickSet™ permite uma fixação rápida em trilho DIN TH-35 mm, acelerando significativamente o processo de instalação. Alternativamente, também é possível a montagem através de parafusos, o que proporciona flexibilidade em diferentes tipos de quadros de distribuição. A largura do dispositivo é de 101 mm, com uma profundidade de 720 mm e altura de 78 mm - as dimensões compactas facilitam a integração em sistemas de distribuição densos.

Parâmetros elétricos para aplicações exigentes

O conector opera com uma tensão nominal de até 1000V AC e 1500V DC, tornando-o adequado tanto para instalações de baixa tensão como de média tensão. A corrente nominal In de 630A permite a transmissão de cargas de potência significativas em aplicações industriais e de energia.

A construção inclui um nível com seis terminais disponíveis, o que garante flexibilidade na configuração das conexões. Os níveis internos são ponteados de fábrica, o que simplifica o cabeamento e reduz o risco de erros de montagem. A conexão é realizada através de um mecanismo de parafuso testado e de alta fiabilidade.

Compatibilidade com diferentes tipos de condutores

Uma característica fundamental do produto é a total compatibilidade com diferentes tipos de condutores - tanto monofilares como multifilares, cabos setorizados ou cabos flexíveis com secção transversal de 95 a 300 mm². A tecnologia especial de galvanização permite a conexão direta de condutores de alumínio e cobre sem a necessidade de utilizar adaptadores Cu/Al ou terminais bimetálicos.

Cada dispositivo possui pasta condutiva aplicada de fábrica, eliminando o risco de erros de montagem.

Conformidade normativa e certificação internacional

O produto cumpre os requisitos das normas europeias EN 60947 e EN 61238 relativas a aparelhos elétricos de baixa tensão e elementos de ponteamento para cabos de energia. Possui o certificado UL1059 que confirma a segurança de utilização e o certificado SGS FI que garante os mais elevados padrões de qualidade de produção.

O conector obteve a classe de resistência ao curto-circuito A após passar por rigorosos testes mecânicos e de carga de curto-circuito, o que significa que pode ser utilizado como terminais de alimentação principais em instalações expostas a sobrecargas de corrente e curto-circuitos. O grau de proteção IP20 garante a proteção básica contra o contacto com partes sob tensão.

O acabamento amarelo-verde identifica o produto como um elemento de proteção destinado a aterramentos ou equipotencialização - um componente crucial para sistemas de segurança elétrica em qualquer tipo de instalação.
