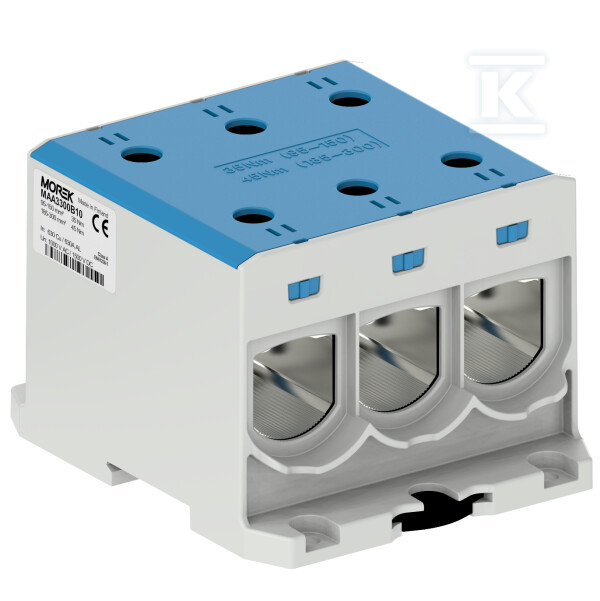

Conector OTL300-3 azul 3xAl/Cu 95-300mm² 1000V AC/1500V DC, terminal universal MAA3300B10

Solução universal para instalações Al/Cu de alta potência

O terminal OTL300-3 é um componente eletroinstalacional profissional projetado para aplicações energéticas e industriais exigentes. Este terminal universal permite a conexão segura de condutores de alumínio e cobre com secções transversais de 95 a 300 mm² em instalações com tensão de até 1000V AC e 1500V DC.

Tecnologia avançada de conexão sem adaptadores

A principal vantagem deste terminal é a tecnologia especial de galvanização, que permite a conexão direta de condutores Al/Cu sem a necessidade de utilizar adaptadores bimetálicos ou terminais especiais. A pasta de contacto aplicada de fábrica garante uma proteção ideal do ponto de contacto elétrico desde o momento da montagem.

O sistema suporta diversos tipos de condutores: monofilares, multifilares e flexíveis, tanto com terminais de compressão como sem eles. Esta versatilidade elimina a necessidade de manter diferentes tipos de terminais no stock do instalador.

Segurança e fiabilidade operacional

A carcaça fabricada em termoplástico com classe de inflamabilidade V0 (UL94) garante a máxima segurança de utilização, mesmo em condições industriais difíceis. O terminal foi submetido a rigorosos testes mecânicos, de carga e de curto-circuito, obtendo a classe de curto-circuito A - a classificação mais elevada possível para este tipo de componentes.

Desta forma, pode ser utilizado como terminal de alimentação principal em instalações expostas a sobrecargas de corrente e curto-circuitos. A gama de temperaturas de funcionamento de -25°C a +80°C assegura a fiabilidade em diversas condições ambientais.

Mecanismo de montagem ClickSet™

O mecanismo de montagem ClickSet™ permite uma fixação rápida em trilho DIN TH-35 mm, acelerando significativamente o processo de instalação. Alternativamente, é possível também a montagem por parafuso para uma maior flexibilidade de aplicações. O binário de aperto é visível na tampa do terminal, facilitando o controlo de qualidade da ligação.

Conformidade internacional e certificações

O produto cumpre os requisitos das normas EN 60947 e EN 61238, possui o certificado UL 1059 e SGS FI, confirmando a elevada qualidade de fabrico e a conformidade com os padrões internacionais. O grau de proteção IP20 protege contra o contacto com partes vivas.

Parâmetros de funcionamento e construção

O terminal oferece uma corrente nominal de 630A a uma tensão de 1500V DC/1000V AC. A construção de um único nível contém seis terminais de parafuso por nível, com ligações galvânicas internas verificadas entre os níveis.

As dimensões compactas (101×78×720 mm) permitem a poupança de espaço em quadros elétricos, mantendo a funcionalidade total. Disponível na cor azul e noutras variantes de cores para uma fácil identificação de circuitos.
