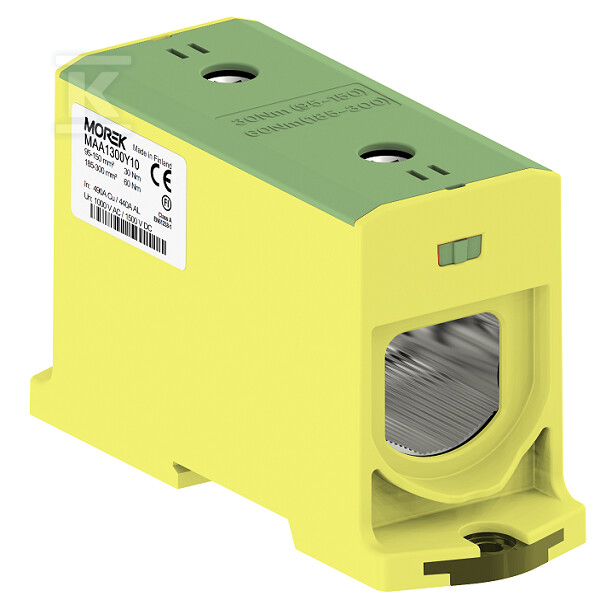

Conector OTL300 amarelo-verde 1xAl/Cu 95-300mm² 1000V AC/1500V DC, terminal universal MAA1300Y10

Solução universal para instalações Al/Cu de alto desempenho

O conector OTL300 na cor amarelo-verde é uma solução profissional projetada para aplicações industriais e energéticas exigentes. O produto permite a conexão segura de condutores de alumínio e cobre com secções transversais de 95 a 300 mm², eliminando a necessidade de adaptadores adicionais ou terminais bimetálicos especiais.

Tecnologia avançada de conexões elétricas

Graças à tecnologia especial de galvanização, o conector garante a conexão direta de condutores Cu/Al sem risco de corrosão galvânica. Cada conector vem de fábrica com pasta de contato, tornando-o pronto para uso imediato após a retirada da embalagem. Esta solução acelera significativamente o processo de instalação e minimiza o risco de erros de montagem.

O mecanismo de conexão por parafuso garante a fixação segura de condutores rígidos, multifilares e flexíveis, tanto com terminais de compressão quanto sem eles. Os níveis internos são pré-conectados de fábrica, o que simplifica a instalação em aplicações de múltiplos níveis.

Parâmetros de operação e segurança

O dispositivo opera em faixas de tensão de até 1000V AC e 1500V DC, atingindo uma corrente nominal de 490A. A faixa de temperatura de operação de -25°C a +80°C torna-o adequado tanto para condições externas quanto para ambientes industriais difíceis.

A carcaça fabricada em termoplástico com classe de inflamabilidade V0 segundo UL94 garante a máxima segurança operacional. O conector passou por rigorosos testes mecânicos, de carga e de curto-circuito, obtendo a classe de curto-circuito A. Isso significa que pode ser utilizado como terminais de alimentação principais em instalações expostas a sobrecargas de corrente e curto-circuitos.

Construção e compatibilidade de montagem

O design compacto com dimensões de 44×71×122 mm permite a montagem em trilho DIN padrão TH-35 mm. O nível único contém dois terminais, o que proporciona flexibilidade na configuração da instalação. O mecanismo ClickSet™ permite uma fixação rápida no trilho DIN, sendo também possível a montagem por parafuso.

A versatilidade de materiais abrange todos os tipos de condutores - fios rígidos, cabos flexíveis e condutores de secção setorizada rígidos e multifilares. A cor amarelo-verde facilita a identificação em instalações que exigem marcação de aterramento ou função especial.

Conformidade normativa e certificações

O produto cumpre os requisitos das normas EN 60947 e EN 61238, possuindo as certificações UL 1059 e SGS FI. Isso confirma a alta qualidade de fabricação e a total compatibilidade com os padrões internacionais para aplicações industriais e energéticas.

O grau de proteção IP20 protege contra o toque em partes sob tensão e contra o acesso de corpos sólidos maiores que 12,5mm.
