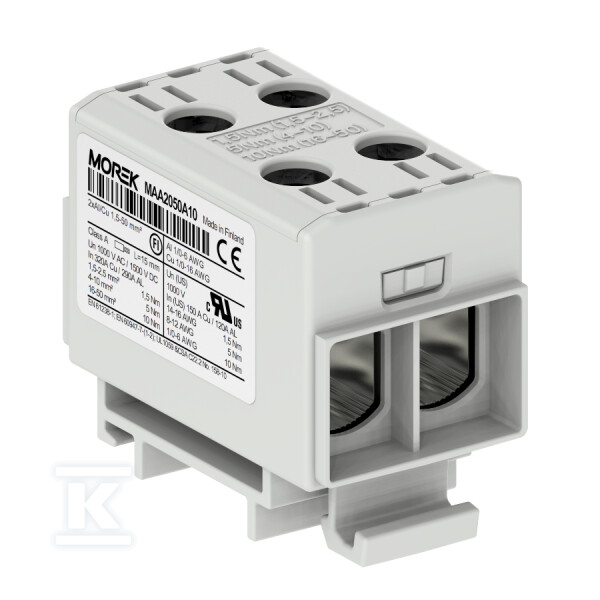

Conector OTL50-2 cinza 2xAl/Cu 1,5-50mm² 1000V AC/1500V DC, terminal universal MAA2050A10

Solução universal para instalações Al/Cu

O conector OTL50-2 permite a conexão direta de condutores feitos de ambos os materiais sem a necessidade de utilizar adaptadores adicionais ou terminais bimetálicos especiais.

Graças à pasta de contacto aplicada de fábrica, o conector está pronto para utilização imediata após a retirada da embalagem. Isto acelera significativamente o processo de instalação e minimiza o risco de erros de montagem.

Construção e materiais

A carcaça do conector é fabricada em plástico termoplástico com classe de inflamabilidade V0 de acordo com UL94. Este material caracteriza-se pela resistência a altas temperaturas e propriedades autoextinguíveis.

As dimensões compactas (30×43×49 mm), mantendo elevados parâmetros de corrente, permitem uma utilização eficiente do espaço em quadros de distribuição e armários de controlo. O mecanismo ClickSet™ permite uma fixação rápida em trilho DIN TH-35 mm, sendo também possível a montagem por parafuso para uma maior flexibilidade de instalação.

Parâmetros de funcionamento e certificação

O conector oferece uma tensão nominal de 1000V AC/1500V DC e uma corrente nominal de 320A. A faixa de temperatura de funcionamento de -25°C a +80°C torna-o adequado tanto para câmaras frigoríficas como para ambientes industriais quentes.

O produto foi submetido a rigorosos testes mecânicos, de carga e de curto-circuito, obtendo a classe de curto-circuito A. Isto significa que pode ser utilizado como terminais de alimentação principais em instalações expostas a sobrecargas de corrente e curto-circuitos. O conector suporta condutores com secção de 1,5 mm² a 50 mm², tanto monofilares como multifilares.

Conformidade normativa

O conector cumpre os requisitos das principais normas europeias: EN 60947 e EN 61238, confirmando a possibilidade de utilização segura com condutores de cobre e alumínio. Possui também as certificações internacionais UL 1059 e SGS FI.

Cada conector possui o binário de aperto visível na tampa, o que facilita o controlo de qualidade da ligação durante a montagem. Está também disponível em outras cores (azul, amarelo-verde, vermelho, preto), o que facilita a identificação de funções em instalações multicanal.
