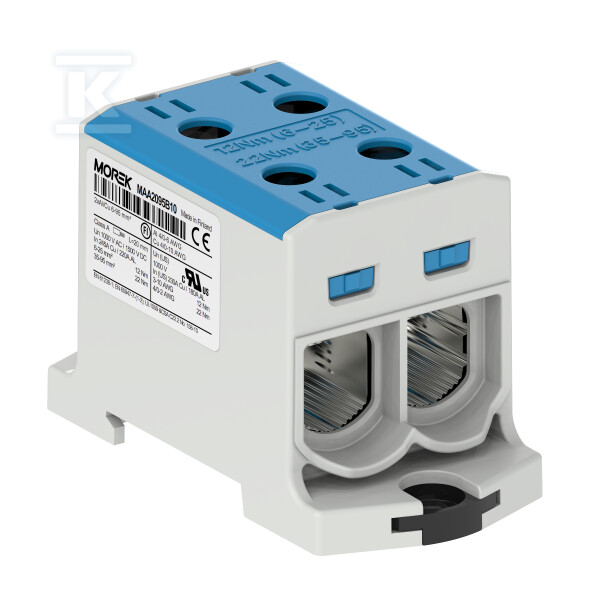

Conector OTL95-2 azul 2xAl/Cu 6-95mm² 1000V AC/1500V DC, terminal universal MAA2095B10

Solução universal para instalações de alumínio e cobre

O bloco de bornes OTL95-2 foi projetado especificamente para instalações elétricas modernas que exigem a conexão flexível de condutores de alumínio e cobre. Este modelo na cor azul e com dimensões compactas (42×51×84 mm) oferece uma versatilidade excepcional, mantendo os mais altos padrões de segurança.

Construção e materiais de alta qualidade

O corpo do bloco de bornes é fabricado em plástico termoplástico com classe de inflamabilidade V0 de acordo com a UL94. O elemento isolante caracteriza-se por excelentes propriedades dielétricas.

Um elemento construtivo fundamental é a pasta de contato aplicada de fábrica, que elimina a necessidade de preparação adicional da superfície dos condutores antes da montagem e evita a formação de uma camada de óxido no alumínio.

O mecanismo de montagem ClickSet™ permite a fixação em trilho DIN TH-35 mm. Alternativamente, também é possível a montagem por parafuso em vários tipos de quadros elétricos.

Parâmetros elétricos e classe de segurança

O bloco de bornes opera com tensão nominal de até 1000V AC e 1500V DC para instalações de baixa e média tensão. A corrente nominal de 490A permite a transmissão de cargas de potência significativas em aplicações industriais e de energia.

O dispositivo obteve a classe de curto-circuito A após passar por rigorosos testes mecânicos e de carga como bornes de alimentação principais em instalações expostas a sobrecargas de corrente e curto-circuitos. Faixa de temperatura de operação de -25°C a +80°C.

Os polos internos são jumpeados de fábrica, simplificando o cabeamento multicanal e reduzindo o risco de erros de montagem. Quatro terminais por nível garantem flexibilidade na configuração das conexões.

Compatibilidade universal de condutores

O modelo OTL95-2 suporta uma ampla gama de seções de condutores: de 6 a 95 mm² para condutores multifilares e de 6 a 70 mm² para condutores flexíveis, tanto com terminais de compressão quanto sem eles, eliminando a necessidade de utilizar adaptadores Cu/Al adicionais ou terminais bimetálicos.

O bloco de bornes é compatível com condutores de cobre e alumínio de todos os tipos - fios rígidos, condutores flexíveis e condutores setorizados, tanto rígidos quanto multifilares. A conexão por parafuso garante uma pressão duradoura e a possibilidade de desconexão múltipla sem perda dos parâmetros elétricos.

Conformidade internacional e certificações

O produto cumpre os requisitos das normas europeias EN 60947 e EN 61238 relativas a dispositivos de baixa tensão e blocos de terminais para condutores de alumínio. Possui o certificado UL 1059, que confirma a conformidade com os padrões norte-americanos, e o certificado SGS FI, que garante a mais alta qualidade de fabricação.

A paleta de cores disponível (cinza, azul, amarelo-verde, vermelho, preto) permite uma fácil codificação de cores da instalação de acordo com os padrões do setor ou as preferências do projetista do sistema de energia elétrica.
