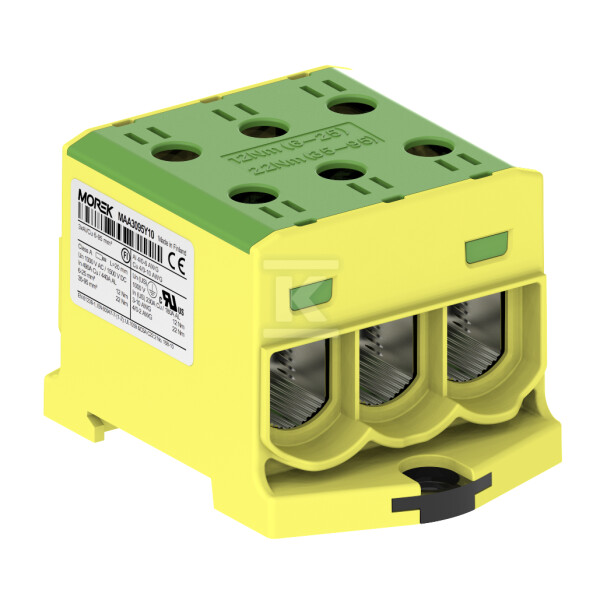

Conector OTL95-3 amarelo-verde 3xAl/Cu 6-95mm² 1000V AC/1500V DC, terminal universal MAA3095Y10

Conector de trilho universal para cabos Al/Cu em instalações elétricas

O conector de trilho OTL95-3 na cor amarelo-verde é uma solução profissional para a conexão segura de cabos de alumínio e cobre com secção transversal de 6-95 mm². Projetado para tensões de 1000V AC e 1500V DC, é ideal tanto para instalações industriais quanto para fotovoltaicas e de energia.

Construção e materiais que garantem a fiabilidade das conexões

O corpo fabricado em alumínio galvanizado e poliamida PA66 garante resistência à corrosão e estabilidade elétrica. O material isolante cumpre a classe de inflamabilidade UL94 V0, assegurando a máxima segurança operacional. O conector possui níveis internos jumpeados, o que permite uma distribuição de potência eficiente entre os níveis.

O mecanismo universal de conexão por parafuso permite o manuseio de diferentes tipos de cabos:

• Cabos flexíveis sem terminal de compressão: 6-70 mm²
• Cabos flexíveis com terminal de compressão: 6-70 mm²
• Cabos multipolares: 6-95 mm²

Parâmetros de funcionamento e segurança operacional

O dispositivo opera numa gama de temperaturas de -25°C a +80°C, mantendo a funcionalidade total em condições ambientais difíceis. A corrente nominal é de 490A, o que permite a transmissão de cargas de potência significativas.

As dimensões de construção são 59×84×51 mm (largura×profundidade×altura), e o peso é de apenas 178g, o que facilita a montagem em quadros elétricos com espaço limitado. O torque de aperto adaptado à secção do cabo:

• 12 Nm para cabos de 6-25 mm²
• 22 Nm para cabos de 35-95 mm²

Montagem e compatibilidade de instalação

O mecanismo de montagem permite uma fixação rápida num trilho DIN TH-35 mm padrão ou, alternativamente, através de parafusos M6 (hex). Um único dispositivo proporciona 6 conexões elétricas num único nível, o que simplifica a topologia da instalação.

O grau de proteção IP20 protege contra o contacto com partes ativas, e a cor amarelo-verde identifica a função de aterramento de acordo com as normas internacionais.

Conformidade normativa e certificação de qualidade

O conector cumpre os requisitos das normas europeias:

• EN 60947 - dispositivos de baixa tensão
• EN 61238 - equipamentos para conexões elétricas
• Certificados de qualidade confirmados pelas entidades notificadas UL1059 e SGS FI

A construção obteve a classe de curto-circuito "A", o que significa a possibilidade de utilização como terminais de alimentação principais em instalações expostas a sobrecargas de corrente e curto-circuitos.
